石英灯聚焦加热器是什么？

——基于辐射热流场计算与温度闭环控制的工程综述

         摘要：石英灯聚焦加热器是一类以钨卤素灯/石英灯管为热源、以反射聚焦结构组织辐射能量、以测温反馈和功率调制控制温度轨迹的非接触式快速加热系统。与箱式炉、管式炉等整体环境加热相比，它更适合局部热冲击、线状热输入、材料热-力耦合试验、主动红外热成像激励以及高温结构热环境模拟。本文在科普内容基础上，补充国内《航天器环境工程》《航空学报》《红外与激光工程》《红外技术》《力学实践》《空气动力学学报》等论文期刊资料，并结合开放获取英文论文与公开工业红外灯资料，从辐射热流场计算、灯阵均匀性、温度测量、闭环控制和工程选型五个层面，对石英灯聚焦加热器进行更严谨、专业和可落地的说明。

        关键词：石英灯聚焦加热器；石英灯辐射加热；近红外加热；热流场计算；卤素灯阵列；红外测温；热冲击试验；热-力耦合

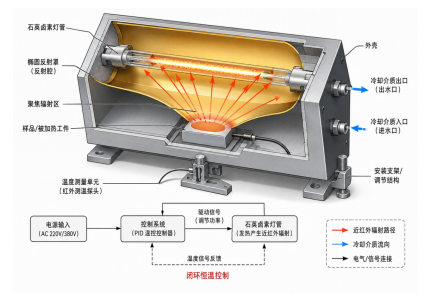

图 1 石英灯聚焦加热器工作原理示意图

         一、写作边界：本文讨论的不是“灯管”，而是目标热场发生系统

         石英灯聚焦加热器常被简化理解为“用石英灯管加热”。这种说法虽然容易理解，但技术上并不准确。工程化系统的关键不在于灯管本身，而在于能否把辐射能量以可预测、可测量、可控制的方式送入目标区域。换言之，它不是单个热源器件，而是由热源、光学反射、冷却、测温、控制、安全联锁和机械接口共同构成的目标热场发生系统。

         国内航天热环境试验文献把石英灯辐射加热视为飞行器结构热试验中常用的气动热模拟方式之一，原因在于它可以在地面试验中对结构表面施加可控的辐射热流，用于热防护、结构热强度、热疲劳和热响应评估[1]。从这个角度看，石英灯聚焦加热器的专业价值并不是“快速升温”四个字，而是“按照目标热流和目标温度场构建试验热环境”。

        因此，面向官网或技术文章介绍时，不能只写“非接触、升温快、效率高”。更严谨的写法应当回答四个问题：第一，辐射能量如何从灯丝传递到样品；第二，反射镜、焦距、灯阵排布如何影响热流分布；第三，样品表面温度如何被可靠测量；第四，控制系统如何在快速升温、恒温和安全保护之间取得平衡。

         二、技术原理：近红外辐射如何转化为样品表面热流

         石英灯/卤素灯属于热辐射光源。灯丝通电升温后产生连续光谱，能量覆盖可见光、近红外和短波红外区。样品表面吸收其中一部分辐射能量后转化为热量，形成表面温升，并通过导热向内部扩散。对于金属、陶瓷、涂层、复合材料、玻璃和半导体材料而言，其吸收率、反射率、透过率和表面发射率差异很大，因此同样的灯管功率并不对应同样的温升结果。

         从热平衡角度看，样品实际升温受入射辐照度、表面吸收率、样品热容、导热系数、厚度、夹具接触导热、环境对流、真空/气氛条件以及样品自身再辐射共同影响。也就是说，灯管功率是输入端参数，样品温度和热流分布才是结果端指标。工程选型不能只看“多少瓦”，而要看单位面积有效热流、加热区域尺寸、热影响区和目标温度曲线。

         国内“石英灯管辐射加热性能研究”类文献通常会把灯阵高度、灯管间距、反射结构和目标面温度分布纳入有限元或传热模型分析[3]。这说明石英灯加热器设计的核心变量不只是功率，还包括几何边界、辐射路径和目标面的能量接收方式。

图 2 灯源到样品表面的入射、反射与折射几何关系（来源：Huang & Yang, Electronics, 2018，CC BY 4.0）

         三、热流场计算：为什么石英灯加热器需要仿真与标定

         石英灯聚焦加热器的输出不是一个简单的“温度值”，而是空间分布的辐射热流场。目标区域内的热流密度、边缘衰减、热点位置、线斑宽度和面内均匀性，都会影响样品温度场和热应力。孔凡金等在《石英灯加热器热流场计算方法比较》中指出，获取石英灯加热器辐射热流场对提升航天器结构热试验精度、评估试验结果和验证结构设计具有重要意义；文中结合理论、试验与仿真算例，对不同辐射热流场计算模型和软件的适用性进行了比较[1]。

         对于工程项目而言，这一结论很关键：当客户需要的是“400 mm 线区均匀加热”“100 mm×100 mm 面区热流加载”或“曲面舱段外表面热流模拟”时，不能只凭经验布置灯管。至少应当通过光线追迹、辐射换热计算、有限元热分析或热像仪标定图来验证方案。复杂曲面结构尤其如此。张肖肖等关于导弹变曲率舱段石英灯阵列辐射热流计算的研究，提出了面向圆锥形等变曲率舱段的石英灯阵列辐射热流解析计算方法，并与有限元模型结果进行了对比验证[8]。

         这类文献给官网文章带来的启发是：石英灯聚焦加热器不是“装几根灯就能用”，而是需要围绕目标区域进行热流场设计。对于点加热，重点是焦点能量密度和测温点匹配；对于线加热，重点是线宽、线长和边缘衰减；对于面加热，重点是灯阵排布、边缘补偿和多区调功。

         四、聚焦与灯阵：从点、线、面三种热输入理解产品形态

         石英灯聚焦加热器可形成点状、线状或面状热输入。点加热通常依靠椭圆或近似聚焦反射镜，把灯丝附近的辐射能量集中到较小区域，适合小样品局部热冲击、微区温升或局部补温。线加热通常通过灯管几何、柱面/椭圆反射结构和狭缝限制，使辐射能量沿狭长区域分布，适合带材、焊缝、试样标距段或扫描式热激励。面加热则多采用多灯阵列，通过空间叠加和分区调功形成较大面积热场。

         主动红外热成像研究也能解释这一点。金玫秀在基于卤素灯激励的红外热成像裂纹检测研究中，将外部热激励与红外热像采集结合，用于钢轨裂纹检测场景[4]。邓海明等进一步研究了单个卤素灯和卤素灯阵列的辐照度分布，结果表明单个卤素灯辐照范围较窄且均匀性较差，而卤素灯阵列可以通过合理调节灯间距，使辐照度达到相对均匀状态，并可通过控制灯数量调节辐照范围[5]。

         这与石英灯聚焦加热器选型完全一致：当目标是局部高热流时，可以优先采用聚焦单灯或双灯；当目标是稳定线区时，需要关注反射镜曲面、出光缝和焦距；当目标是面区均匀加热时，必须进入灯阵设计和多区控制逻辑，而不能简单堆叠灯管数量。



图 3线加热的光斑示意图（源于库赫聚能技术手册）

         五、系统组成：一套工程化石英灯聚焦加热器包括哪些模块

         工程化石英灯聚焦加热器一般包括热源模块、反射聚焦模块、冷却模块、测温模块、功率控制模块、安全联锁模块和机械接口模块。科研试验场景还需要考虑与拉伸机、疲劳机、振动台、DIC、热像仪、真空腔体或气氛保护系统的接口。

表 1 石英灯聚焦加热器的系统组成与工程关注点

         六、温度测量与闭环控制：快速加热中最容易被低估的环节

         石英灯加热的温度测量难点在于：热源本身是强辐射源，样品表面又可能发生反射、氧化、颜色变化和发射率变化。红外测温仪或热像仪的读数并不天然等于真实样品温度；如果测温视场覆盖了样品、夹具和背景的混合区域，控制系统就会把混合辐射信号误认为样品温度。

主动红外热成像论文强调，外部热激励、热像采集和图像处理共同决定检测效果[4]。这对加热器闭环控制同样适用：热源输出、被测对象表面状态、测温波段、发射率设定和控制算法必须协同。对于金属样品，表面氧化前后的发射率变化可能导致控温偏差；对于陶瓷、复合材料和涂层样品，吸收率与发射率也可能随温度和波长变化。

         因此，严谨方案通常不应只写“配红外测温闭环”，而应明确：测温仪波段、量程、响应时间、视场尺寸、测温角度、发射率设定、是否设置黑体化测温区、是否用热电偶进行交叉校准，以及是否在软件中设置升温斜率限制、超温保护和 PID 参数分段。快速热处理领域的英文文献也把灯功率、热模型和温度反馈之间的协同控制作为关键问题[12][13]。

          七、关键参数：选型不能只看最高温度

         “最高温度”是客户最容易提出的问题，但在石英灯聚焦加热器中，最高温度不是单独由灯管决定，而是由功率、光斑面积、吸收率、样品热容、散热边界、环境气氛和控温方式共同决定。相同功率下，光斑越小，单位面积能量密度越高；但热影响区更集中，局部热应力和测温误差风险也更高。光斑越大，覆盖范围更广，但要实现均匀性就需要更复杂的灯阵、边缘补偿和分区控制。

表 2 石英灯聚焦加热器选型参数的专业化表达

         八、典型应用：材料热冲击、热-力耦合与主动热成像

         第一类典型应用是材料热冲击和热循环试验。通过快速开启/关闭石英灯，或配合冷却气流、水冷夹具和气氛保护，可以在样品表面形成快速温度变化，用于涂层开裂、界面剥离、氧化层生长、热疲劳和热防护材料评价。王则力等以航空发动机涡轮叶片目标温度场为基准，模拟单纯石英灯辐射加热以及石英灯辐射结合内膜气流冷却两种热环境状态，结果表明引入冷却后能够更接近目标温度场，并模拟叶片厚度和叶弦方向的温度梯度与热应力[2]。

         第二类应用是热-力耦合试验。高温拉伸、压缩、弯曲、疲劳和模态试验通常希望只加热试样关键区域，尽量减少对夹具、传感器和试验机主体的影响。于开平等在高温环境下结构模态试验技术综述中指出，高温环境会使结构动力学测试面对热防护、激励、传感、边界条件和测量方法等多方面挑战[6]。石英灯或红外辐射加热在这类场景中可以作为局部或面阵热激励方式，但必须同步考虑夹具散热和传感器保护。

         第三类应用是主动红外热成像和无损检测。卤素灯阵列作为外部热激励源，能够在被测对象表面形成可控温度扰动，再由热像仪采集温度场变化，用于裂纹、脱粘、涂层内部缺陷和复合材料缺陷检测[4][5]。这类研究对石英灯聚焦加热器有直接借鉴意义：热源设计不仅要加热，还要让热输入可重复、区域可控、强度可调。

         第四类应用是高超声速飞行器和复杂结构热环境模拟。桂业伟等讨论了长航时高超声速飞行器气动力/热与结构响应耦合下的综合热效应，并明确了用辐射模拟气动加热开展大面积结构热响应研究的实验途径[7]。对于这类复杂场景，石英灯阵列往往不再是单机产品，而是热环境模拟系统的一部分，需要与结构测量、热流标定、气流冷却和热-力耦合分析共同设计。



图 4 灯阵几何参数优化后有效辐照均匀性提升示意（来源：Huang & Yang, Electronics, 2018，CC BY 4.0）

         九、工程难点：真正难的是热源、热场、测温和控制协同

         石英灯聚焦加热器看起来结构并不复杂，但要做成稳定可靠的试验或生产设备，需要解决多个耦合问题。第一，热流分布不等于温度分布。样品表面接收到的辐射热流还要经过吸收、导热、对流、夹具散热和再辐射，才能形成最终温度场。第二，快速升温容易产生过冲。如果控制策略没有匹配样品热惯性和测温滞后，温度曲线可能出现较大波动。第三，测温点与真实热点可能不一致，尤其在小光斑、曲面样品或强反射表面上更明显。

         第四，均匀性需要结构和算法共同保证。单灯适合局部高热流，多灯阵列则需要灯距、灯高、分区功率和边缘补偿设计。第五，试验接口会反向改变热场。夹具、水冷板、拉伸杆、观察窗、振动台接口、真空腔壁和气流入口都会成为散热边界，因此设备不能脱离试验环境孤立设计。第六，连续运行和维护也很重要。高功率石英灯长期工作时，灯座、端部密封、反射镜和电气端子温升可能成为寿命与安全约束。

         十、选型建议：先定义目标热场，再选择热源形式

         客户在提出石英灯聚焦加热器需求前，建议先把应用转化为目标热场描述。至少应明确：样品材料和尺寸、表面状态、目标加热区域、目标温度、升温速率、保温时间、允许温差、环境气氛、是否需要冷却、测温方式、是否与拉伸机/疲劳机/振动台/DIC/热像仪联动，以及是否需要记录温度曲线和报警过程。

表 3 不同应用场景下的石英灯聚焦加热器配置思路

         十一、结语：石英灯聚焦加热器的核心是可验证的热场方案

         石英灯聚焦加热器不是简单的“灯管加热”，而是一类围绕辐射热源、反射聚焦、温度测量、功率控制、冷却防护和工况接口展开的非接触式快速加热系统。它适合解决局部快速升温、线状热输入、热-力耦合试验、主动红外热成像激励和复杂热环境模拟等问题，但并不适合用单一“最高温度”指标概括。

         更专业的表达应当从目标热场出发：先确定热流密度、加热区域、温度曲线、均匀性和测温方式，再反推灯管功率、反射结构、灯阵排布、冷却方式和控制策略。对外发布文章时，应减少泛泛宣传词，增加期刊论文和公开工程资料支撑；对内部方案设计而言，应把热流场计算、热像标定、多点测温和安全联锁作为非标石英灯加热系统的重要组成部分。

参考文献与公开资料目录

[1] 孔凡金, 刘宝瑞, 王龙, 贾洲侠, 宫文然. 石英灯加热器热流场计算方法比较[J]. 航天器环境工程, 2020, 37(1): 47-53. DOI: 10.12126/see.2020.01.008.

[2] 王则力, 巨亚堂, 张凯, 武小峰. 涡轮叶片辐射热冲击疲劳试验应力温度场模拟仿真[J]. 航天器环境工程, 2019, 36(4): 307-312. DOI: 10.12126/see.2019.04.001.

[3] 党扬帆. 石英灯管辐射加热性能研究[J]. 科学技术创新, 2022(03).

[4] 金玫秀. 基于卤素灯激励的红外热成像裂纹无损检测研究[J]. 红外技术, 2022, 44(4): 421-427.

[5] 邓海明, 等. 卤素灯阵列激励的红外热成像涂层内部缺陷检测[J]. 红外与激光工程, 2025. DOI: 10.3788/IRLA20250126.

[6] 于开平, 白云鹤, 赵锐, 周昊天. 高温环境下结构模态试验技术[J]. 力学实践, 2018, 40(1): 1-12. DOI: 10.6052/1000-0879-17-288.

[7] 桂业伟, 刘磊, 魏东. 长航时高超声速飞行器的综合热效应问题[J]. 空气动力学学报, 2020, 38(4): 641-650. DOI: 10.7638/kqdlxxb-2020.0078.

[8] 张肖肖, 王彬文, 吴敬涛, 姚迟森, 李昕昕. 导弹变曲率舱段石英灯阵列辐射热流计算方法[J]. 航空学报, 2025. DOI: 10.7527/S1000-6893.2025.32846.

[9] 防隔热试验用平板型石英灯加热器热环境分析[J]. 红外技术, 2016.

[10] S. Verspeek, et al. Optimisation of a Heat Source for Infrared Thermography Measurements: Comparison to Mehler Engineering + Service-Heater[J]. Applied Sciences, 2020, 10(4): 1285.

[11] Peng Huang, Hongguan Yang. A Design Method to Improve Temperature Uniformity on Wafer for Rapid Thermal Processing[J]. Electronics, 2018, 7(10): 213.

[12] Rubén Usamentiaga, et al. Infrared Thermography for Temperature Measurement and Non-Destructive Testing[J]. Sensors, 2014, 14: 12305-12348.

[13] K. S. Balakrishnan, et al. Model-based control in rapid thermal processing[J]. Thin Solid Films, 2000.

[14] P. O. Logerais, et al. Modelling of an infrared halogen lamp in a rapid thermal system[J]. International Journal of Thermal Sciences, 2010.

[15] R. Singh. Rapid isothermal processing[J]. Journal of Applied Physics, 1988.

[16] T. Sumita, et al. Direct in-situ temperature measurement for lamp-based heating systems[J]. Science and Technology of Advanced Materials: Methods, 2022.

[17] Ushio Europe B.V. Infrared Lamps for Diverse Industrial Applications[R]. Public product brochure.
