【KUCH产品】KHQ-P100石英灯点加热器在微小样件局部热响应测试中的应用

技术文章 · 2026-06-07

内容摘要

以 KHQ-P100 石英灯点加热器为例，解析微小样件局部热响应测试中热源匹配、光斑控制、测温布置和重复性验证的工程应用。

应用背景

那天下午，实验室窗边的百叶帘半开着，阳光斜斜落在一张不锈钢实验台上。台面并不大，几片陶瓷小片、两枚薄金属垫片、一支细丝热电偶、一台数据采集仪，以及一张被反复修改过的试验记录表挤在一起。负责试验的研究生坐在电脑前，盯着屏幕上几条并不规整的温度曲线，眉头一直没有松开。

这次试验原本看起来并不复杂。样件尺寸只有十几毫米，真正需要加热的位置更小，大概集中在一个几毫米到十几毫米的区域。课题组想观察材料表面在短时间局部受热后的温度响应、颜色变化、涂层附着状态和后续显微形貌。温度不需要把整块样件都烧透，也不需要搭建完整高温炉膛，只希望在一个小区域内获得快速、稳定、可重复的热输入。

可问题偏偏就出在这里。

最开始，他们用过小型箱式炉。箱式炉升温稳定，也能保温，但一旦样件放进去，整块样件都会被带热。样件从炉膛中取出再观察时，表面状态已经受到整体热环境影响，很难判断目标区域到底经历了怎样的局部热过程。后来，他们又试过热风枪。热风枪使用方便，但风束扩散明显，距离、角度和手持时间稍有变化，曲线就会偏移。再后来，他们临时搭过一套电阻丝加热结构，但电阻丝布置空间有限，靠近电阻丝的位置温度高，稍远一点又升温不足，热边界也不够清楚。

几轮试验之后，大家慢慢发现，问题不是“有没有热源”，而是热源和样件尺寸不匹配。样件很小，受热区域也很小，如果热源太大，周围区域会被一起带热；如果热源响应太慢，温升曲线就做不出需要的斜率；如果每次照射位置、距离和功率状态不一致，重复试验之间就很难比较。对这种微小样件来说，热源不能太粗，也不能太慢，更不能完全依赖人工手感。

技术人员没有马上谈设备，而是先把样件拿起来看了看。样件表面是金属光泽，还是陶瓷哑光？有没有涂层，颜色深不深？目标加热区域大概多大？温度是用热电偶贴近测，还是用红外测温仪从侧面测？加热时间是几秒、几十秒，还是需要做多个阶梯功率段？试验结束后是看表面裂纹、颜色变化、涂层脱落，还是做后续力学性能和显微组织分析？

这些问题问完之后，真正的工况也就清楚了。这个项目需要的不是一台大炉子，也不是一个大功率热源，而是一套小功率、响应快、空间边界清楚、容易集成到实验台上的局部点加热装置。

KHQ-P100石英灯点加热器正是在这个环节进入方案讨论的。

局部点加热方案

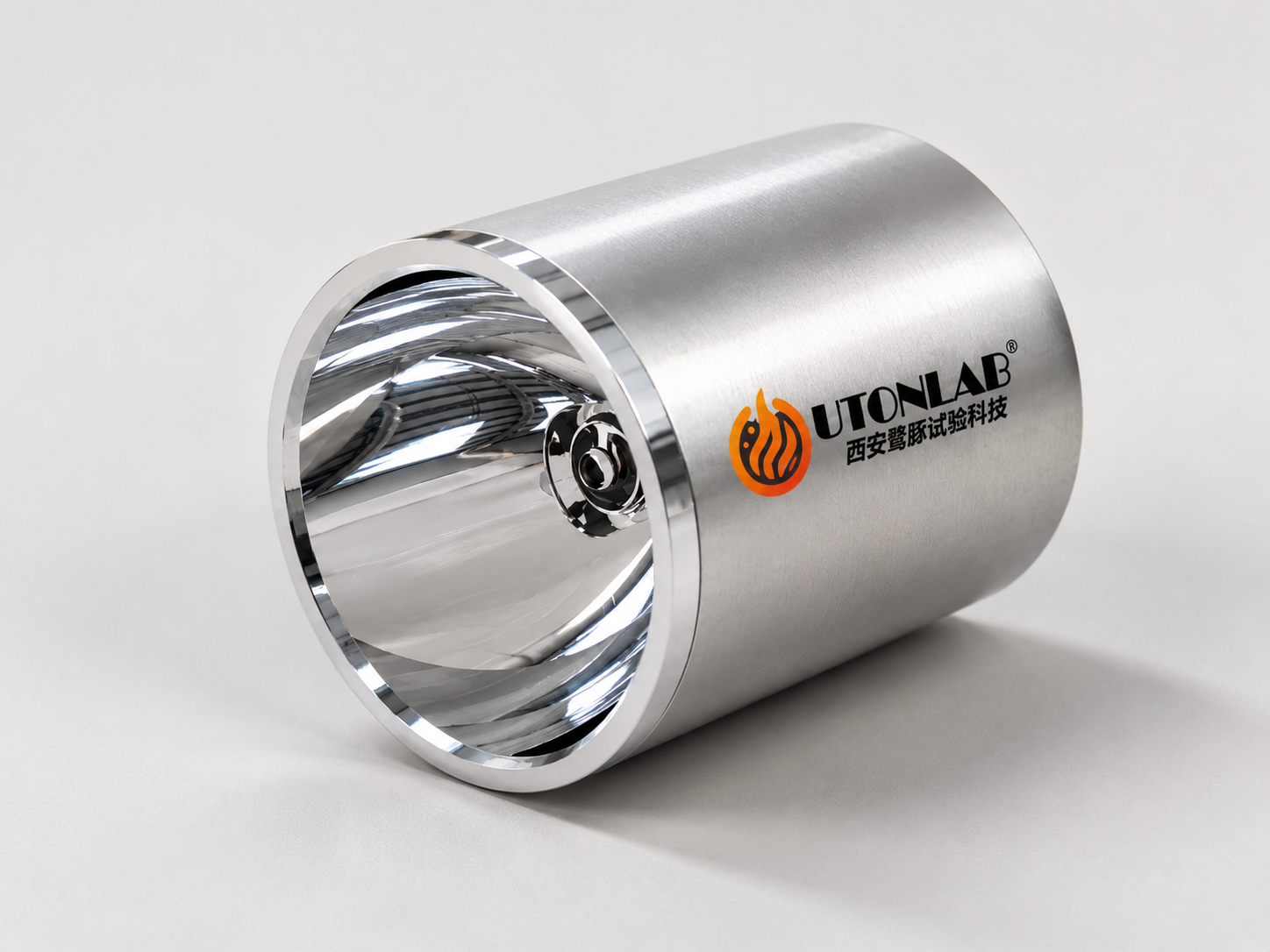

KHQ-P100属于石英灯点加热系列。它的核心思路，是利用近红外石英灯作为热源，通过聚焦反射结构把光热能量汇聚到较小区域。相比箱式炉的整体包围式加热，它更适合开放空间中的局部照射；相比热风枪，它没有明显气流扰动，更容易控制照射位置和加热边界；相比临时电阻丝，它的能量输出更集中，响应更快，也更便于与支架、测温和数据采集系统组合成稳定试验单元。

石英灯点加热的一个重要特点，是热响应很直接。它不是先把炉膛、夹具、样件整体慢慢加热，而是通过光辐射方式把能量送到目标区域。对微小样件来说，这意味着试验人员可以把热量集中送到真正需要加热的位置，而不是先把整个实验空间、夹具和样件整体带热。这样做的好处是，热影响区域更清楚，试验节奏更快，样件观察也更方便。

KHQ-P100的功率不属于很大的等级，但正因为它是小功率点加热器，反而适合一些对热影响区域要求很细的场景。比如小尺寸陶瓷片的局部热响应、薄金属片的点状预热、微小焊点或封装区域的热影响观察、传感器敏感端的局部温度加载、小型涂层样片的热稳定性筛选，以及教学实验中对“光热聚焦加热”过程的演示。很多时候，实验室并不是缺少高温设备，而是缺少一套刚好够用、边界清楚、不会把问题放大的局部热源。

在实际布置时，KHQ-P100可以固定在可调支架上，通过调节高度、角度和焦距，让光斑对准样件目标区域。样件可以放在小型夹具或隔热台上，底部尽量减少导热干扰。测温方式可以根据材料表面状态来选择：如果允许接触测温，可以使用细丝热电偶贴近目标区域；如果不希望热电偶影响表面状态，也可以选用红外测温仪或红外热像仪进行非接触测量。控制端则根据试验要求设定功率输出和加载时间，必要时配合数据采集系统记录温度曲线。

这样的布置看起来简单，但真正做稳定并不容易。首先要看样件表面吸收率。石英灯属于辐射加热，样件表面的颜色、粗糙度、氧化状态和涂层都会影响吸收效果。深色表面通常更容易吸收辐射能量，光亮金属表面可能会有较强反射，因此在正式试验前，需要先做低功率试照，确认实际升温速度和目标温度范围。

其次要看光斑和样件尺寸是否匹配。如果光斑明显大于目标区域，周围区域会一起受热，热边界变得模糊；如果光斑过小，又可能导致中心温度过高、边缘响应不足。对于微小样件来说，光斑并不是越小越好，而是要和样件尺寸、热扩散速度、测温位置和观察目标一起匹配。

再次要看测温点的位置。很多局部加热试验的数据不稳定，并不是热源本身不稳定，而是测温点没有真正代表目标区域温度。热电偶贴得太偏，记录曲线会偏低；红外测温视场角不合适，可能把周围区域也算进去；材料发射率设定不准确，读数也会和真实表面温度产生偏差。因此，KHQ-P100在使用时，往往要和测温方法一起调，而不是单独调功率。

对这个课题组来说，新的试验流程被重新整理了一遍。先用低功率确认光斑位置和样件表面响应，再逐步提高功率，观察温升曲线是否平稳；随后固定照射距离、角度和样件摆放方式，连续做几组重复试验；最后再根据目标温度区间和材料变化情况，确定正式加载时间和功率段。过去依赖手持热源和临时布置的试验，开始变成一个可以复现的局部热加载流程。

关键参数

参数项目	参数内容
加热功率	20 / 30 / 35 / 45 / 50 / 100 W
聚焦距离	30 / 35 / 45 mm
光斑大小	5–8 mm
最高温度	450 ℃
冷却方式	风冷
电源要求	AC 220 V ±10%，50 Hz
外形尺寸	φ100 × 120 mm
设备重量	约 12 kg

产品价值与应用场景

落到产品本身，KHQ-P100石英灯点加热器更像一套“实验台上的局部热源模块”。它面向微小样件、局部区域和开放式实验平台，不追求把整个炉膛、整块样件或整个实验空间都加热起来，而是通过近红外石英灯热源与聚焦反射结构，将热量集中到一个较小区域，用于完成快速、直接、边界相对清晰的局部热加载。

从使用方式看，它可以安装在可调支架上，通过调节照射距离、照射角度和焦距，使光斑对准样件目标区域。样件可以放置在小型夹具、隔热台或定制工装上，再配合热电偶、红外测温仪、红外热像仪或数据采集系统，形成一个简单但可重复的局部热响应测试单元。

它的优势不在于体积大、功率大，而在于小巧、直接、灵活、容易集成。对于很多微小样件试验来说，传统箱式炉加热范围太大，容易把整块样件和夹具一起带热；热风枪虽然方便，但气流、角度和距离变化会影响重复性；临时电阻丝结构虽然能加热，却容易出现局部接触不稳定、热场边界不清晰等问题。KHQ-P100的价值，正是在这些场景中提供一种更规整、更容易布置、更适合实验记录的局部热源选择。

在实际应用中，它可用于陶瓷小片、金属薄片、小型涂层样件、电子封装件、传感器敏感端、微型结构件等对象的局部加热，适合微区热响应测试、局部预热、涂层热稳定性筛选、小样件热影响观察、封装区域温度加载、传感器高温标定、教学演示以及小型开放式实验平台改造等工作。

对于实验室用户来说，KHQ-P100的使用逻辑也比较清楚。先通过低功率试照确定光斑位置和样件吸收情况，再根据温升曲线逐步调整功率、距离和加载时间；随后固定样件摆放方式、测温位置和照射角度，形成可复现的测试流程。这样一来，过去依靠手感和临时布置完成的加热过程，就可以逐渐转化为可设定、可记录、可比较的实验工况。

需要注意的是，石英灯点加热属于辐射加热，样件表面颜色、粗糙度、反射率、涂层状态和测温方式都会影响实际升温效果。因此，KHQ-P100更适合与测温、夹具、数据采集和工艺记录配套使用。它不是孤立的一支灯，而是可以嵌入实验流程的小型局部加热模块。

如果一句话概括，KHQ-P100解决的不是“有没有热源”的问题，而是能不能把热量送到目标区域，并让每一次试验都有相同的出发条件。当样件很小、目标区域很小、试验空间有限，而又需要快速、稳定、可重复的局部热输入时，它就有了明确的应用价值。

测试布置与注意事项

几天后，实验室按新的方案重新做了一组测试。KHQ-P100固定在支架上，光斑对准样件中心区域，热电偶贴近目标点，数据采集仪开始记录。屏幕上的温度曲线不再像之前那样忽高忽低，而是随着功率输出逐渐形成更清楚的上升段。试验人员不需要再手持热风枪反复找角度，也不需要把整块样件放进炉膛等待整体升温。样件仍然安静地放在实验台上，但热量进入样件的方式已经变得更清楚。

这个变化对外人来说可能不明显。KHQ-P100不是那种看起来很庞大的设备，也不是追求极限高温的大系统。它的价值恰恰在于“小”。当试验对象很小、目标区域很小、试验空间有限、温度过程又需要被记录时，小功率点加热器反而比大设备更顺手。它不把问题复杂化，也不把样件整体带进一个难以分辨的热环境，而是尽量把热量送到那个真正需要被观察的位置。

很多实验失败，并不是因为温度不够高，而是因为热量进错了地方，或者进入的节奏不可控。对微小样件来说，局部加热的关键不是“烧得猛”，而是照得准、升得快、边界清楚、数据能重复。KHQ-P100石英灯点加热器解决的正是这类看似细小、但对实验结果影响很大的问题。

KHQ-P100石英灯点加热器，让局部加热不再依赖手感，而是回到可控、可调、可记录的实验过程。

当试验只需要加热一个小区域时，不必动用整台炉；当样件不适合整体升温时，可以让热量集中进入目标位置；当热风枪、电阻丝和临时加热方式难以保证重复性时，KHQ-P100提供了一种更清晰的点状热源方案。

它适合微小样件热响应测试，也适合涂层、薄片、封装件、传感器和小型结构件的局部热加载。它让光斑、测温点和温度曲线尽量对齐，让实验人员更容易判断材料本身的热响应，而不是被加热方式的不稳定干扰。

KHQ-P100的价值，不是把温度做得越高越好，而是把热量送得更准、升温过程看得更清、重复试验做得更稳。对于材料研发、电子封装、传感器测试、小样件热影响分析和开放式实验平台建设来说，它是一款轻量、灵活、容易集成的局部点加热工具。

结语

KHQ-P100石英灯点加热器，把热量送到真正需要的位置。

小样件，不必整炉加热；小区域，更需要精准热源。

让局部加热从“凭感觉照一下”，变成“按工况加载一次”。

光斑对准目标区域，曲线记录真实过程。

当实验需要的不是一整台炉，而是一个稳定、灵活、可重复的热源点，KHQ-P100就是更合适的选择。
