CMC拉伸过程导热系数演化原位测试：Flash方法与Angstrom方法怎么选？

技术文章 · CMC / 原位导热测试

本文根据《CMC拉伸过程导热系数演化原位测试技术方案》整理。重点不是把方案书逐页搬到网页，而是回答一个工程选型问题：在拉伸、升温和导热参数同步演化的场景下，Flash方法和Angstrom方法分别适合解决什么问题。

为什么要做“拉伸过程”的原位导热测试

CMC陶瓷基复合材料常用于高温承载、热防护和热结构一体化场景。材料在未加载状态下的导热系数只能回答“初始性能”问题，无法完整描述纤维束开裂、基体微裂纹扩展、界面脱粘和孔隙连通后，热传导通道如何变化。

因此，拉伸过程中的导热系数演化测试要把三个维度放到同一台系统里：力学加载用于引入应变和损伤，石英灯或其他高温热源用于建立服役温度，热响应测量用于反演热扩散率或热导率。难点在于样件正在受力，温度场不是孤立边界，测量信号还会受到夹具散热、辐射换热和表面发射率变化影响。

Flash方法通常采用短时高能脉冲加热样件一侧，再记录另一侧温升曲线。经典分析中，热扩散率可由背面温升达到半高点的时间估算，再结合密度和比热换算导热系数。它的优势是加载时间短、热扰动集中、测试效率高，尤其适合厚度方向热扩散率评价。

用于CMC拉伸原位测试时，Flash方法的核心价值在于捕捉损伤前后厚度方向热传输能力变化。例如在若干拉伸应变点暂停或稳载，施加短脉冲，比较背面响应曲线的延迟、斜率和半高时间，就能观察微裂纹与界面损伤对热扩散路径的影响。

但Flash方法也有明确边界。它更依赖一维传热假设、脉冲均匀性、样件厚度已知、表面吸收和发射条件稳定。对于正在拉伸的条形试样，夹持区散热、标距段尺寸、涂层发射率、热像仪视场和脉冲覆盖均匀性都会影响反演结果。

Angstrom方法采用周期性加热，在样件上形成随时间振荡、随距离衰减并产生相位滞后的热波。通过比较不同测温点的温度振幅衰减和相位差，可以反演热扩散率。与Flash方法相比，它更适合观察沿长度方向或指定方向上的热传播特征。

在CMC拉伸场景中，Angstrom方法很有吸引力：试样标距段本身是长条结构，损伤沿载荷方向逐步发展，周期热激励可以布置在标距段一端或局部区域，通过红外测温或多点热电偶记录热波传播。材料裂纹增长后，热波的幅值衰减和相位滞后会发生变化，这为“导热系数随应变演化”提供连续观察窗口。

Angstrom方法的挑战在于稳态周期建立需要时间，低频热波更容易受环境和夹具边界影响，高频热波传播深度有限。工程上需要选择合适的调制频率、测温点间距、加热区域宽度和数据拟合模型，否则会把边界散热误认为材料导热变化。

适合短时脉冲、厚度方向、离散应变点测试；关注背面温升曲线、半高时间和瞬态扩散。

适合周期激励、沿程热波、连续演化观察；关注振幅衰减、相位滞后和频率选择。

Flash更像“拍快照”，Angstrom更像“看过程”；前者效率高，后者对边界和拟合更敏感。

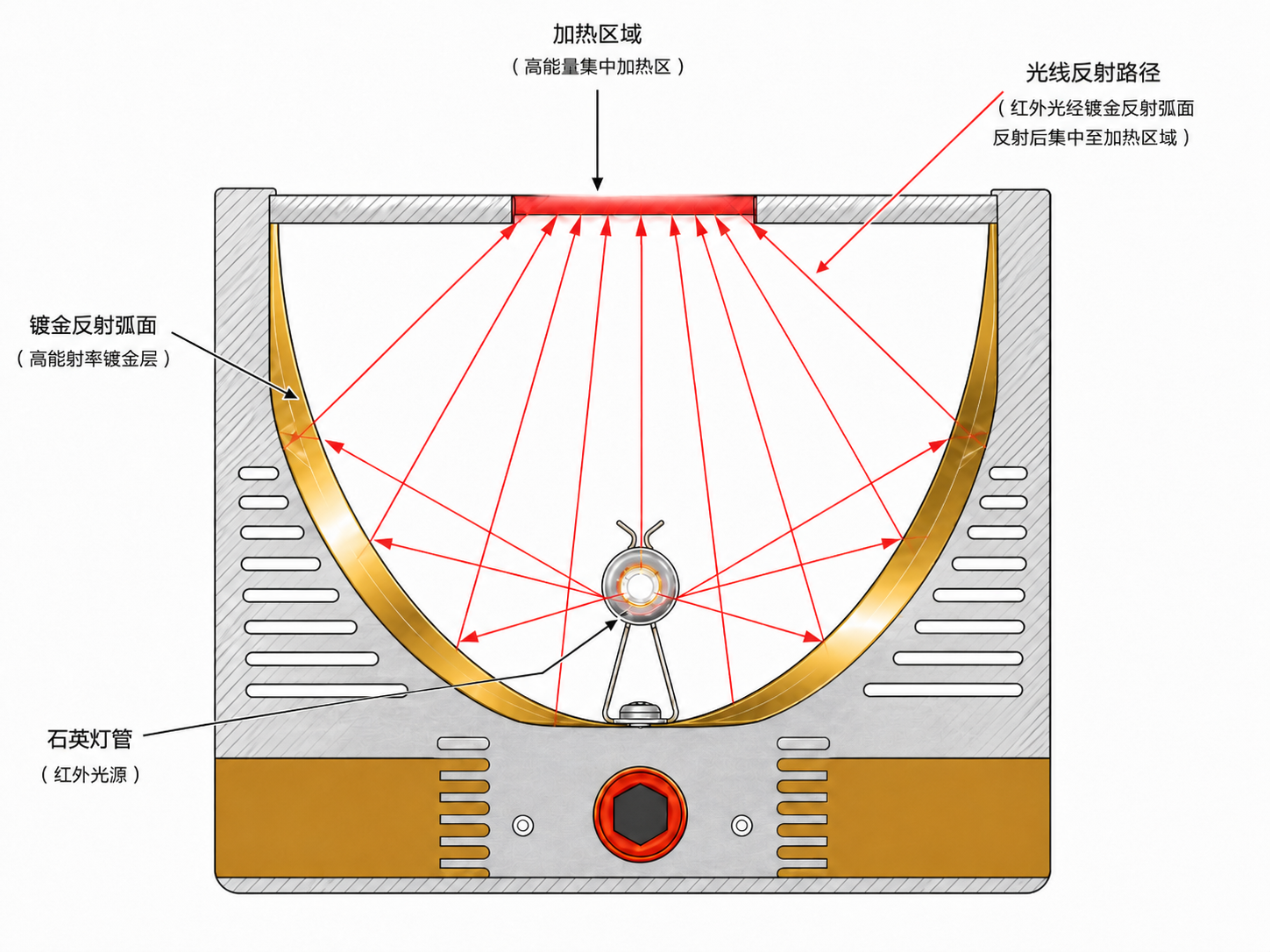

这类测试系统通常包括高温力学加载平台、石英灯辐射加热模块、脉冲或周期调制热源、红外热像仪或多点测温系统、隔热与防护结构、同步采集和数据反演软件。对UTONLAB而言，关键能力不是单独提供热源，而是把热源、测温、夹具、加载空间和控制逻辑组合成可重复试验流程。

Flash路径需要热脉冲可控、触发同步可靠、背面温升采集帧率足够，并尽量减小夹具和边界热损失。Angstrom路径需要加热功率可周期调制，测温点沿标距段稳定布置，并能对不同应变阶段的温度幅值和相位进行批量拟合。

在方案阶段，建议先明确样件尺寸、厚度、纤维方向、涂层状态、目标温度、拉伸应变路径、稳载时间、测温方式和允许开孔或贴附传感器的位置。对于Flash方法，还需要确认脉冲宽度、能量密度、加热斑尺寸和背面采集频率。对于Angstrom方法，则要确认调制频率、热波传播距离、测点间距和拟合区间。

CMC样件的各向异性很强，沿纤维方向、垂直纤维方向和厚度方向的导热差异可能明显。新闻中讨论的“方法选择”，最终要落到材料方向、试样几何和应用场景上：如果关心热防护厚度方向穿透，Flash更直接；如果关心拉伸裂纹沿标距段扩展后的面内导热变化，Angstrom更有过程感。

原位导热测试的结果不应只输出一个最终导热系数，而应形成导热系数、热扩散率、应力、应变、温度、时间和损伤状态之间的关系曲线。这样才能判断材料是出现缓慢退化、阈值突变，还是在某一应变区间发生热传导通道重构。

对工程应用而言，Flash方法给出关键状态点的可比性，Angstrom方法给出过程变化的敏感性。把两者放在同一套原位测试框架中，能够更稳妥地支持CMC热结构材料评价、服役安全裕度分析和高温部件设计。
