热力载荷联合试验装置技术方案：1000℃保温与25 kN拉压如何协同验证飞行器结构

技术文章 · 热力载荷联合试验

本文根据《热力载荷联合试验装置技术方案》整理扩展，面向飞行器结构件、等效平板试样及高温承载部件的热—力联合验证。文章保留方案中的核心指标和系统构成，并进一步说明工程设计中的关键取舍、标定流程和数据闭环。

一、方案目标：把热载荷、机械载荷和应变测量放到同一时间轴

飞行器结构在真实服役中很少只承受单一温度或单一载荷。局部蒙皮、翼段、连接区和热防护结构往往同时受到高温辐射、温度梯度、拉伸/压缩载荷和约束变形影响。单独做高温炉保温试验，只能观察材料耐温；单独做常温力学试验，又无法反映高温下刚度、变形、夹具热漂移和应变测量稳定性。

本方案的目标，是建设一套热—力载荷联合试验平台：通过石英灯平板面加热系统在试样表面形成1000℃高温环境，并保持60 min；通过25 kN级拉压作动器对试样施加拉伸、压缩、分级加载和保载；通过高温应变计、测温点、载荷传感和LVDT位移反馈，同步记录温度、载荷、位移和应变数据。

项目	方案指标	工程意义
加热对象	飞行器结构试样或等效平板试样，参考受热面积150 mm × 300 mm	覆盖典型局部结构热验证需求，便于从平板样件过渡到局部翼段或加强筋结构
加热方式	石英灯平板辐射面加热，按200 mm × 350 mm有效覆盖设计	用较大的有效热区补偿边缘散热，降低夹具导热造成的温度衰减
温度目标	试样表面最高1000℃，目标温度下保温60 min	验证材料与结构在长时间热暴露下的热稳定性、变形和应变响应
机械载荷	单个25 kN级作动器，150 mm有效行程，支持力控、位移控和保载	满足拉伸、压缩、预加载、分级加载和卸载流程
测量方式	高温应变计、红外/热电偶测温、载荷反馈、LVDT位移	把热场、力学响应和变形数据统一到可分析的数据链路

二、总体架构：模块化集成，但接口必须提前固化

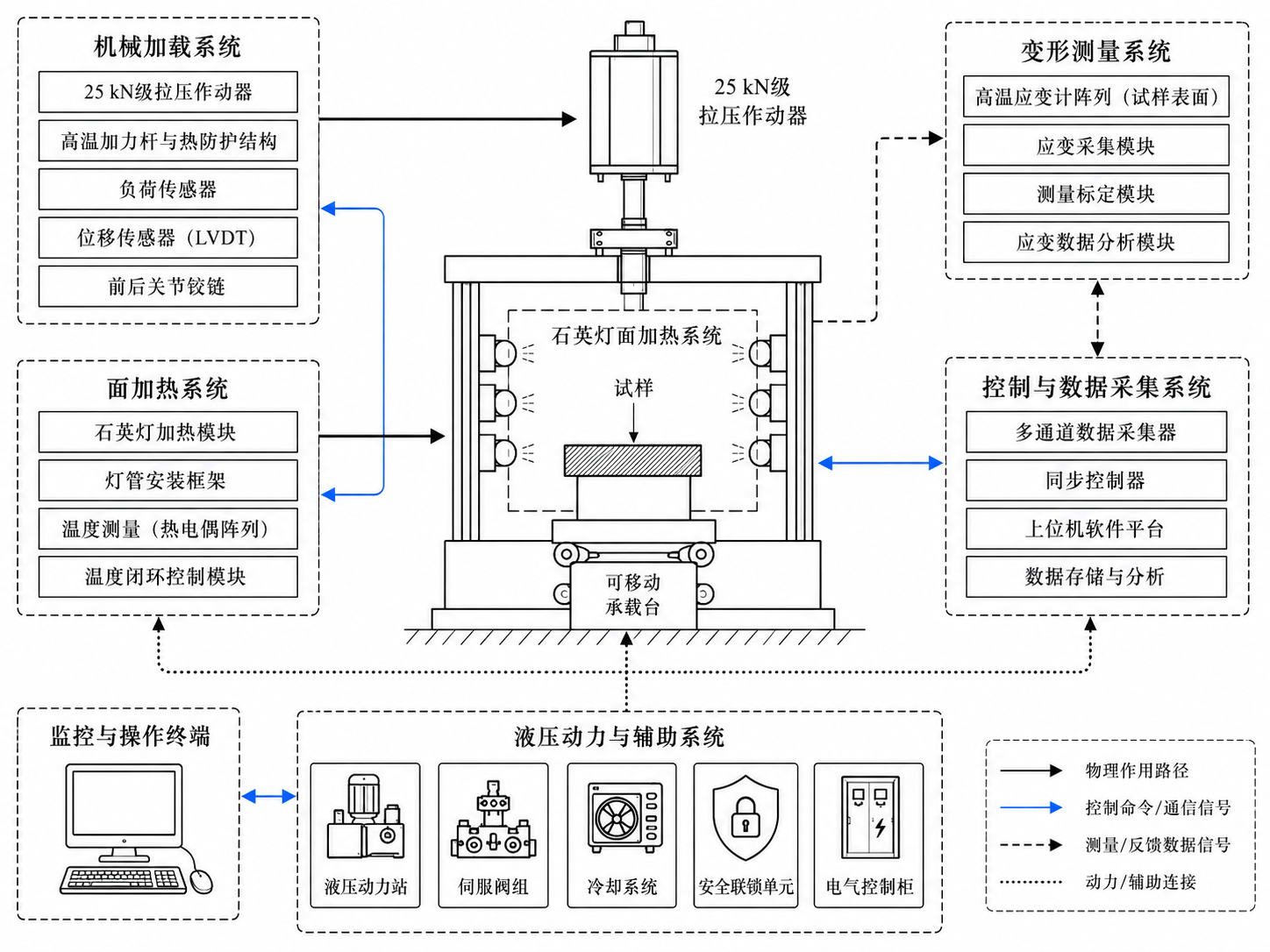

系统采用模块化集成：石英灯平板加热模块布置在试样受热面一侧，形成覆盖试样表面的辐射热场；作动器与反力框架沿试样加载轴线布置，通过加力杆和夹具向试样传递拉压载荷；高温应变计贴装在试样表面关键测点，通过耐高温引线接入采集系统；主控平台统一管理加热程序、加载程序、安全联锁和数据记录。

模块化并不意味着简单拼装。热—力联合试验的难点在接口：加热模块不能被夹具大面积遮挡，加载轴线必须与试样受力轴线一致，应变引线要避开石英灯直接照射区，加力杆要阻断高温向作动器端传递，冷却和液压管路也必须远离强辐射路径。

三、石英灯平板面加热：关键不是升到1000℃，而是稳定、均匀、可复现

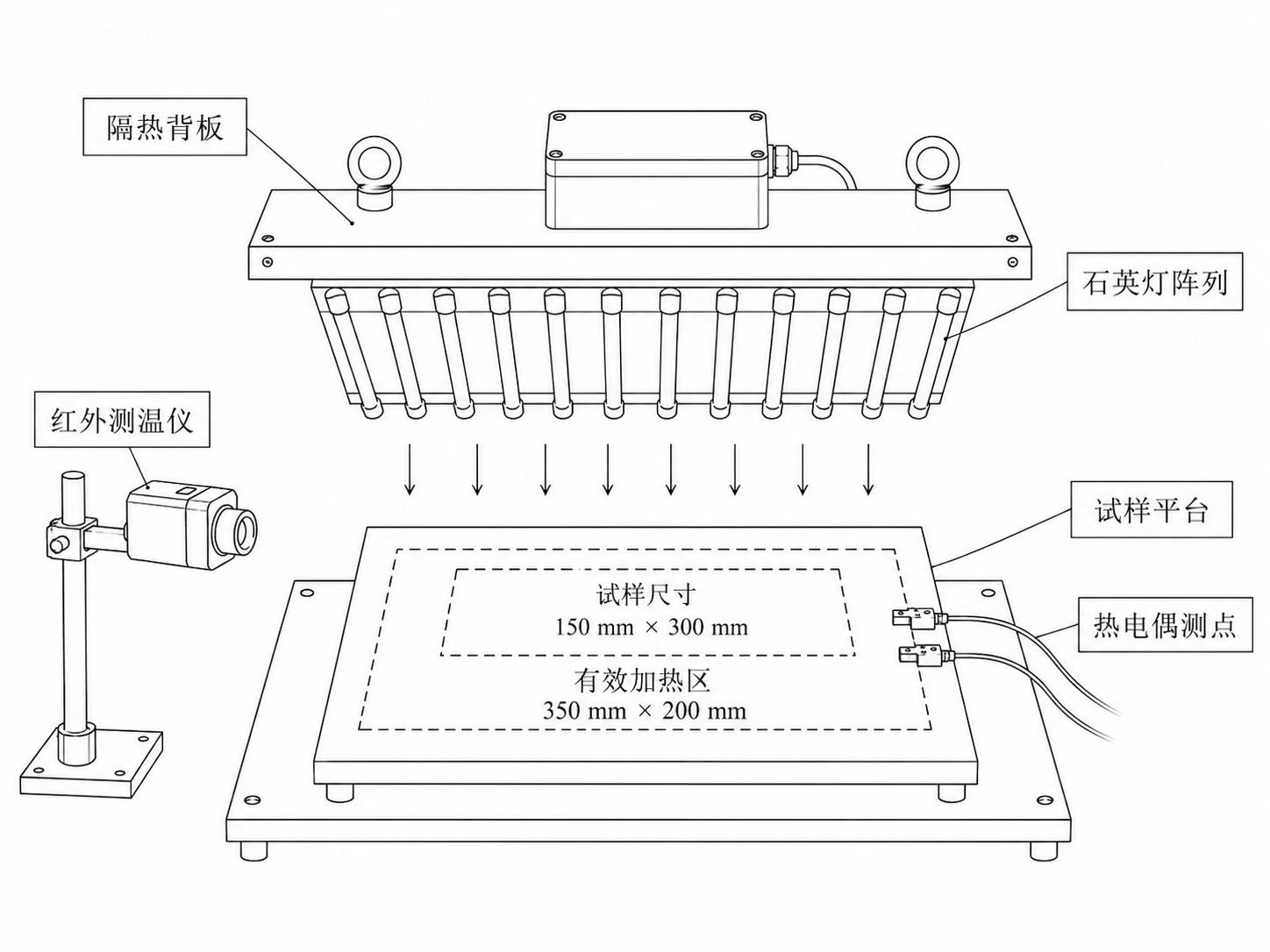

石英灯加热模块采用灯管阵列，对试样表面形成面状辐射热输入。方案按200 mm × 350 mm有效加热区域设计，相对150 mm × 300 mm参考试样留出余量，用于补偿边缘散热和夹持端导热。正式试验前，需要通过同材质或相近材质试样完成热场标定，确认升温时间、保温功率、中心与边缘温差、测温一致性和长时间保温漂移。

温度控制采用闭环调功：升温阶段按设定曲线逐步提高功率，接近目标温度时降低调节斜率，避免过冲；保温阶段以中心点和边缘点温度偏差为依据进行功率修正。对边缘温降明显的样件，可采用中心区、边缘区分组调功，或增加局部隔热屏。

四、25 kN拉压作动器：拉伸看夹持，压缩看同轴，保载看漂移

加载系统以单个25 kN级伺服作动器为主加载源，配置伺服阀、液压站、LVDT位移传感器、力值反馈单元和伺服控制器。力控模式用于目标载荷加载和保载，位移控模式用于目标位移控制和行程管理，二者都需要软限位、硬限位、超载保护和急停保护。

拉伸工况的核心是夹持可靠性。平板试样可采用端部夹持或销轴连接，局部机翼结构则需要按外形定制过渡夹具。夹持长度、接触面压力、过渡垫片和隔热垫都要服务于一个目标：载荷连续传递，同时避免高温下打滑、局部压痕或夹持端提前失效。

压缩工况对同轴度更敏感。若作动器轴线、加力杆轴线和试样受力轴线不一致，会引入附加弯矩，导致薄板失稳、局部弯曲或应变数据失真。压缩夹具应设置导向、定位或自适应结构，并在正式试验前通过常温分级加载确认载荷—位移—应变关系。

五、高温加力杆与热防护：把热挡在作动器和传感器之前

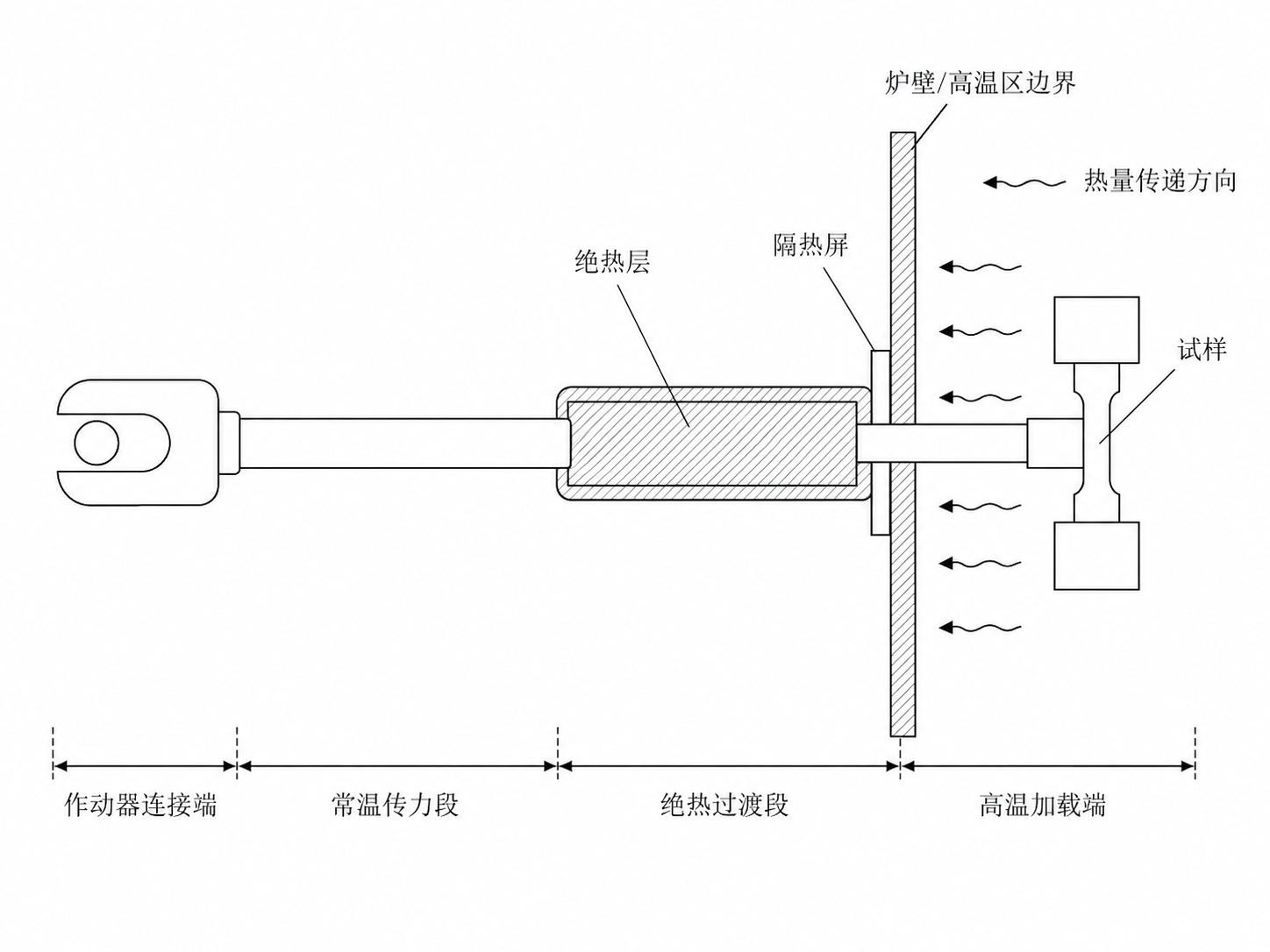

1000℃辐射环境会影响加力杆、夹具、传感器和作动器连接端。若热防护不足，可能出现加力杆热伸长、夹具刚度变化、传感器温漂、液压密封件温升过高等问题。方案推荐采用“耐高温加载端 + 隔热过渡段 + 常温传力段 + 作动器连接端”的分段式加力杆结构。

耐高温加载端靠近试样和石英灯热区，优先考虑抗氧化、抗热变形和传力可靠性；隔热过渡段降低热量沿加力杆向作动器端传递；常温传力段保证整体刚度；作动器连接端与传感器、伺服作动器连接，应尽量保持在允许温度范围内。对靠近作动器、伺服阀、传感器和液压接头的部位，可配置风冷或水冷保护。

热伸长必须标定。高温下加力杆和夹具会产生热膨胀，该热位移会叠加到作动器位移读数中，不能直接等同于试样变形。正式试验前应进行空载升温标定，记录系统整体热位移，并在后续数据处理中扣除；对于位移控制工况，建议采用“先升温稳定、再施加载荷”的流程降低热漂移影响。

六、高温应变测量：测点布置决定数据价值

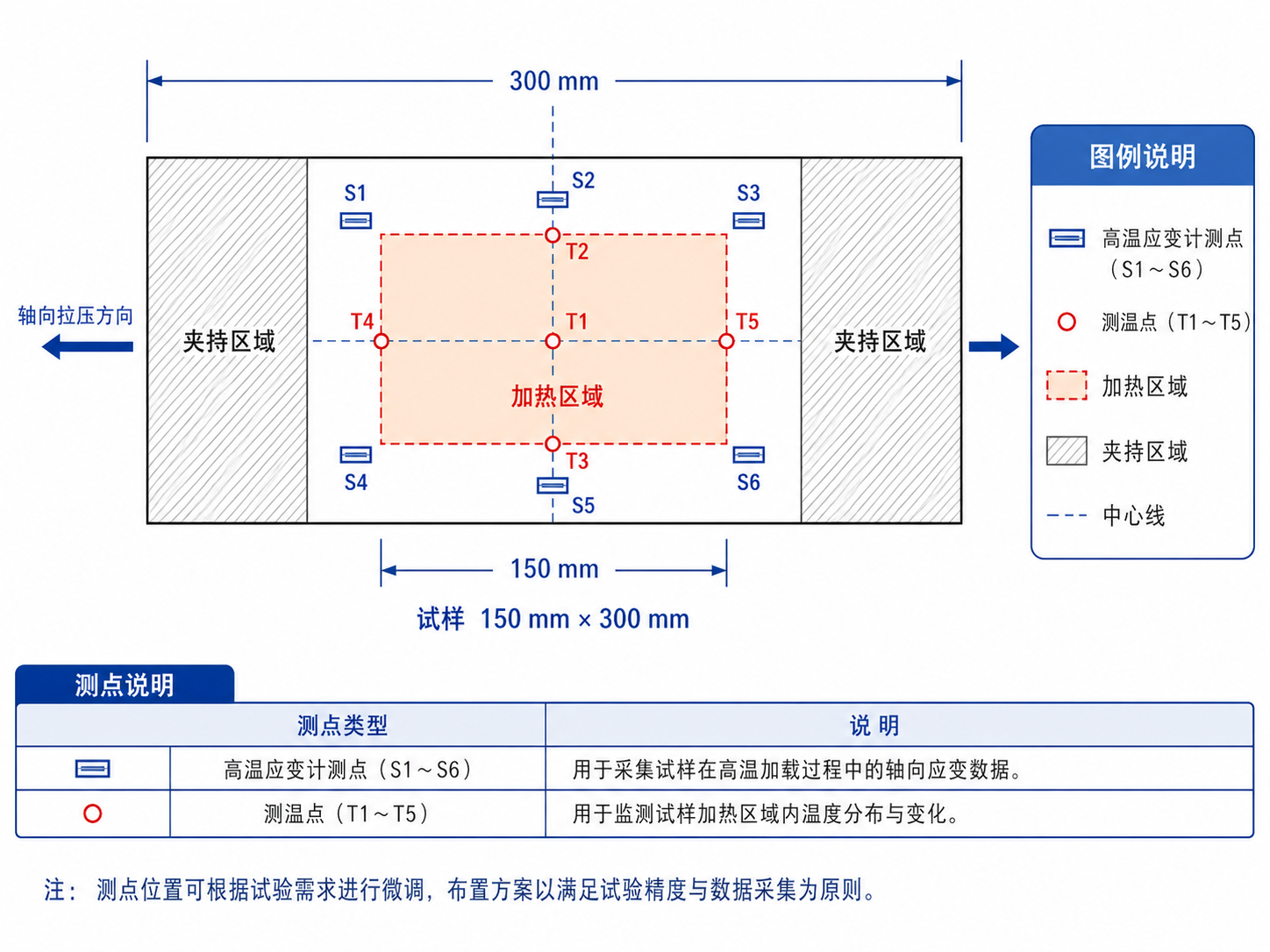

高温应变计直接安装在试样表面，用于记录热载荷和拉压载荷共同作用下的表面应变变化。测点应优先布置在最大拉/压应变区域、加载端附近、温度梯度明显区域、结构过渡位置和可能产生应力集中的区域。方案示意中，S1-S6用于高温应变测量，T1-T5用于温度分布监测。

应变计安装前，试样表面要打磨、清洁和脱脂；高温胶层要均匀固化；安装后检查电阻、绝缘和引线连接。高温引线应避开石英灯直接照射路径，并通过陶瓷管、石英纤维套管或金属屏蔽软管保护。引线固定点不能直接约束试样变形，否则会对应变输出产生干扰。

标定步骤	试验内容	数据用途
空载升温核查	不施加机械目标载荷，升温至1000℃并保温	确认测点、引线和采集通道在高温下稳定
常温拉压标定	常温下施加分级拉伸或压缩载荷	验证应变计安装质量和结构受力响应
高温加载测试	达到目标温度并稳定后施加拉伸或压缩载荷	获得热—力联合作用下的应变曲线
数据核查	对温度、载荷、位移和应变进行时间对齐与异常点检查	形成可用于工程分析的试验数据

七、同步控制与安全联锁：高温、液压、机械载荷必须互相“看见”

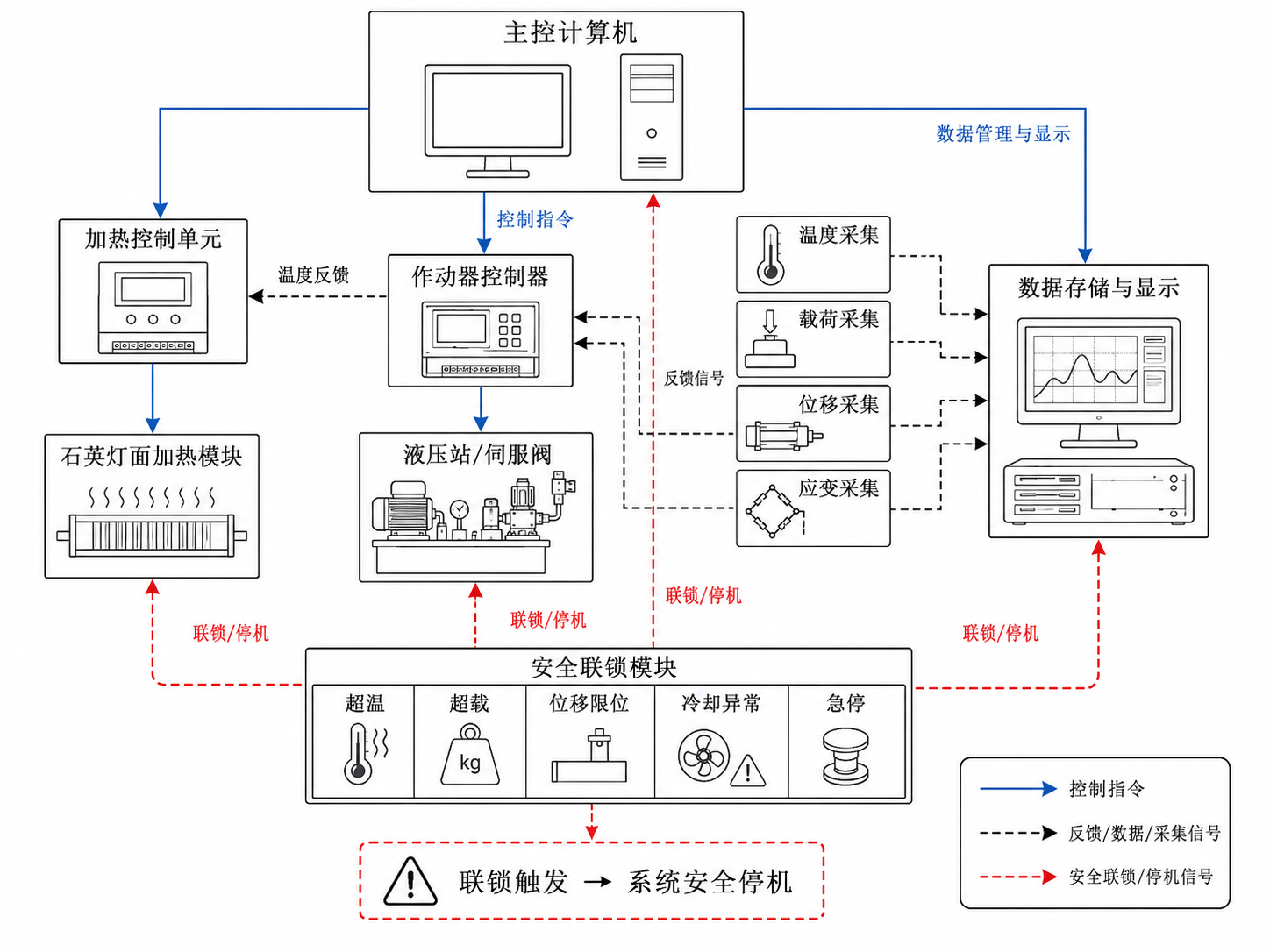

同步控制系统负责把加热控制器、作动器控制器、应变采集仪、温度采集模块和安全联锁回路统一到一个主控平台。试验人员可设定升温速率、目标温度、保温时间、目标载荷、加载速率、保载时间、位移限制和安全阈值。数据记录至少包括时间、表面温度、加热功率、作动器载荷、作动器位移、应变输出、报警状态和试验阶段标记。

联锁策略应遵循保守原则：任何关键安全条件不满足时，加热系统不得启动或应自动降功率，作动器不得继续加载或应进入保持/卸载保护状态。超温、超载、位移限位、冷却异常、液压异常和急停都必须有明确动作。

八、推荐试验流程：先标定，再联合加载

正式热—力联合试验建议按“安装检查—预加载—空载升温—保温稳定—拉压加载—卸载降温—数据处理”实施。安装阶段确认夹具对中、测温点、应变通道、冷却、液压和安全联锁；预加载阶段消除夹具间隙并清零数据；空载升温阶段确认1000℃保温能力和测点状态；联合加载阶段记录温度、载荷、位移和应变同步曲线。

在研发项目中，最容易被忽视的是前两项标定。空载热场标定可以提前发现边缘温差、灯管遮挡、测温漂移和引线受热问题；常温拉压标定可以确认作动器、夹具、加力杆和试样之间的载荷传递关系。只有完成这两项，1000℃高温下的拉压数据才有工程可信度。

九、配置清单与交付重点

系统/部件	配置内容
石英灯平板面加热模块	石英灯阵列、灯管安装框架、隔热背板、防护壳体、功率调节单元
测温与控温单元	红外测温或热电偶测温、多测点反馈、程序升温与保温控制
25 kN级拉压作动器	25 kN级伺服作动器、150 mm有效行程、力控/位移控/保载
液压与伺服控制	液压站、伺服阀、伺服控制器、压力与状态监测
加载夹具与反力框架	拉压夹具、反力框架、转接件、对中调整机构
高温加力杆与热防护	耐高温加载端、隔热过渡段、隔热屏、冷却保护结构
高温应变测量	高温应变计、高温胶、高温引线、耐温保护套管、应变采集仪
同步控制软件	试验程序设定、实时曲线显示、数据采集、报警记录、数据导出
安全联锁系统	超温、超载、位移限位、冷却联锁、液压异常、急停保护

后续深化设计应结合客户最终试样结构、夹持方式、测点数量、温度均匀性要求和现场空间条件，对灯管排布、夹具结构、加力杆尺寸、隔热屏位置、控制接口和联锁动作进行详细设计。对于飞行器局部结构样件，尤其要提前确认结构外形、加载边界、夹持端耐温能力和应变测点可贴装区域。
