图片来源：美国能源部，Oak Ridge National Laboratory公开科研图片
技术文章 · 增材制造热处理
打印完成，只完成了几何制造
激光粉末床熔融以极小熔池逐道、逐层构建零件。熔池附近材料经历快速升温、熔化和凝固，已凝固区域又被后续扫描反复热循环。由此形成的残余拉应力可能导致基板翘曲、切板后变形、支撑拆除时开裂以及服役疲劳性能下降。

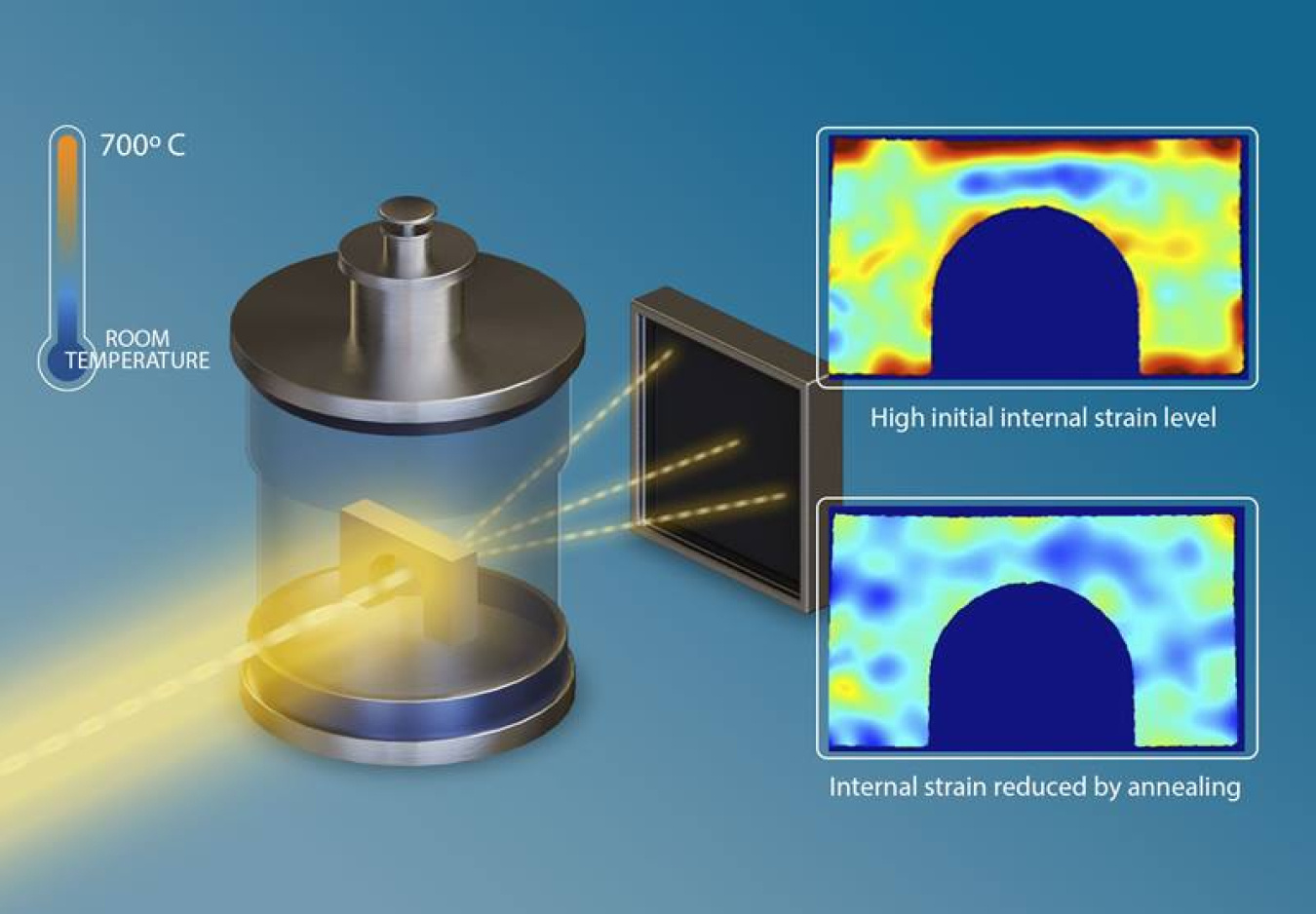

美国能源部公开的Inconel 625研究使用中子散射在退火前、退火中和退火后测量内部应变，说明合理热处理能够降低残余应变，但温度或保温时间过度又可能造成不希望的组织变化。工程要点不是“温度越高越好”，而是在应力释放、析出相演化、晶粒变化、氧化和尺寸稳定之间寻找窗口。
四类常见热处理不能混为一谈
| 工艺 | 主要目的 | 关键风险 |
|---|---|---|
| 去应力 | 在切板、拆支撑或精加工前降低残余应力与变形风险 | 温度不足释放不充分；温度过高改变组织或强度 |
| 退火/均匀化 | 降低硬度、改善组织均匀性或后续加工性能 | 晶粒长大、表面氧化、局部过热 |
| 固溶处理 | 溶解特定析出相，为后续时效建立合适基体 | 冷却速度不足、变形、元素挥发或污染 |
| 时效处理 | 通过受控析出获得目标强度、硬度和高温性能 | 欠时效或过时效，装炉温差导致批次不一致 |
工艺顺序决定尺寸结果
增材件常带有基板和支撑结构。很多零件需要在仍连接基板时进行去应力，使约束条件下的应力先得到释放，再切板和拆除支撑。如果顺序颠倒，零件可能在切割瞬间释放应力并发生不可逆变形。对于薄壁、晶格、悬垂、长悬臂和内部流道结构，应在工艺评审阶段明确热处理前状态、摆放方向、支撑保留范围和专用工装。
气氛与洁净度是增材件的特殊难点
钛合金在高温下对氧、氮和氢敏感，镍基合金和不锈钢也可能出现氧化、污染或表面反应。带内部流道、晶格和残余粉末的零件还存在清粉不彻底的安全与污染风险。因此，入炉前应确认粉末清理状态、材质隔离、炉内洁净度、真空或惰性气氛能力、露点或氧含量控制要求。
我司拟建立的专业流程
面向增材件，我们拟把热处理服务分为工艺评审、试验验证和批量执行三阶段。工艺评审收集材料牌号、打印方式、粉末批次、成形方向、基板与支撑状态、零件尺寸和目标性能；试验阶段使用见证试样验证温度制度、硬度、组织和变形；批量阶段固化装炉图、热电偶布置、程序版本、设备状态和报告模板。
对于客户指定标准或专有工艺，严格按批准文件执行；对于需要开发的新工艺，以小样和随炉试样先行，不以通用锻件制度直接替代增材专用制度。涉及HIP、无损检测、力学性能和金相分析的项目，可通过协同资源形成完整交付链。
