技术文章 · 增材制造热处理专题 · 2026-07-27

钛合金、镍基合金、不锈钢与铝合金:增材制造热处理工艺地图

不同增材材料不能套用同一炉温曲线。Ti-6Al-4V关注氧污染和组织调控,IN718关注去应力、固溶与时效衔接,17-4PH关注打印态组织差异,AlSi10Mg则对温度和冷却高度敏感。

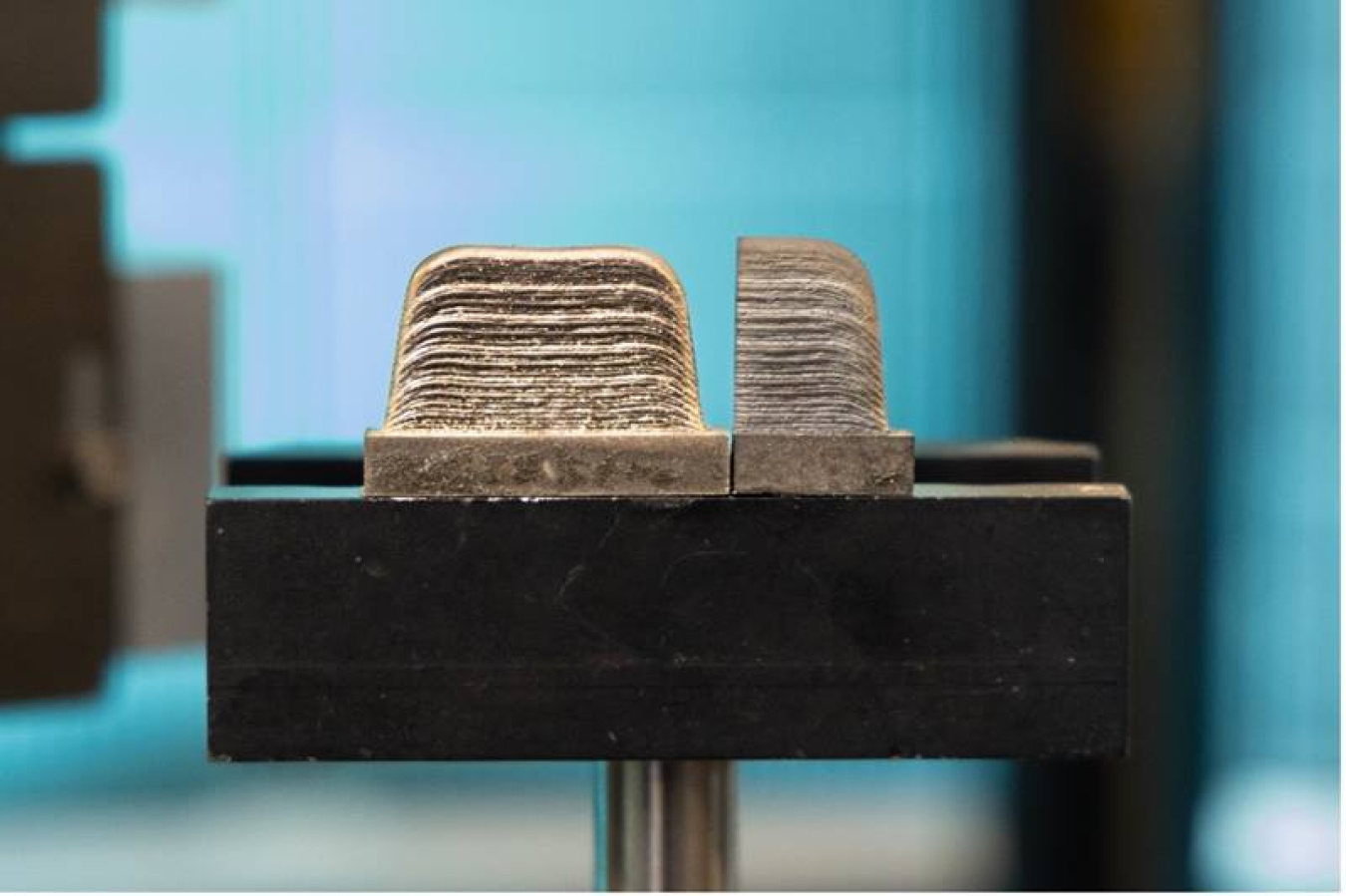

美国能源部公开图:打印态与热处理态镍基高温合金试样
图片来源:美国能源部,Oak Ridge National Laboratory公开科研图片
技术文章 · 增材制造热处理

热处理制度必须从“材料+打印过程+目标性能”出发

同一牌号的增材材料与锻态、铸态材料可能具有不同的凝固组织、元素偏析、孔隙和残余应力。即使材料牌号相同,激光粉末床熔融、电子束粉末床熔融和定向能量沉积的热历史也不同。专业服务不能只根据牌号查一条曲线,还要确认打印设备、参数窗口、成形方向、层厚、基板预热和客户最终验收指标。

Ti-6Al-4V:先控制污染,再讨论组织

钛合金增材件常用于航空结构、医疗植入和轻量化部件。工艺重点包括去应力、α/β组织调控、延性和疲劳性能。高温下吸收氧、氮、氢会导致表层硬化和脆化,因此真空度、惰性气氛纯度、泄漏率、炉内材料兼容性和冷却过程都需要受控。对医疗或疲劳敏感零件,还要把表面处理、HIP和最终机加工纳入整体路线。

IN718与IN625:析出相和热历史决定性能

IN718依赖γ′/γ″等强化相获得强度,常见路线可能包含去应力、固溶和双级时效,但具体温度应以适用规范和材料状态为准。NIST对增材镍基合金的研究显示,去应力过程中δ相会持续演化,说明所谓“去应力”并非只改变应力而完全不改变组织。IN625也需关注残余应力、析出相、晶粒和耐蚀性的平衡。

17-4PH与316L:不能照搬传统材料经验

17-4PH增材件的打印态组织受粉末气氛、冷却速度和成分影响显著。NIST研究指出,行业常用的一种去应力制度对打印态树枝晶组织影响有限;要获得均匀、可重复组织,可能需要更完整的后处理路线。316L通常具有良好耐蚀性和成形性,但仍需结合致密度、表面状态、方向性和使用环境评价退火、HIP及腐蚀性能。

AlSi10Mg与模具钢:温度窗口更敏感

AlSi10Mg打印态具有细小快速凝固组织,热处理会显著改变硅网络、强度和延性。温度均匀性、升温速率、保温时间和转移冷却时间都会影响结果。马氏体时效钢和模具钢则需要关注淬火、时效、回火与打印态组织的衔接,以及复杂内部冷却通道对热变形的影响。

材料族常见目标炉体重点
钛合金去应力、组织调控、改善延性高真空/高纯惰性气氛、低污染、受控冷却
镍基高温合金去应力、固溶、时效、析出相控制均匀性、程序精度、快速或受控冷却、完整记录
不锈钢/沉淀硬化钢均匀组织、调控强度与耐蚀性气氛保护、温度一致性、材料隔离
铝合金应力释放、强塑性平衡低温均匀性、过温保护、转移与淬火节拍

服务的核心是建立材料档案

我司拟为每类材料建立工艺卡、装炉规则、风险清单和质量记录模板,并将客户零件与随炉试样结果持续归档。随着批次积累,可逐步形成针对不同打印路线和零件结构的工艺数据库,使热处理从一次性经验操作转向可复用、可比较和可审计的工程能力。

参考资料

ASTM International:Wohlers Report 2026市场数据

ASTM F3301:金属粉末床熔融零件热后处理规范

美国能源部:退火过程残余应变研究

NIST:增材17-4PH不锈钢后处理研究
