从金属熔池到陶瓷烧结：不同材料、不同增材工艺中的加热技术全景与产业机会

超长深度研究 · 材料 × 工艺 × 产业链

如果把增材制造简单理解为“逐层堆积”，就会低估加热技术的作用，也会误判上游市场。真正的工程问题不是设备能达到多少瓦、炉子能升到多少摄氏度，而是：某种材料在某种工艺、某个几何位置和某一时间尺度上，究竟需要怎样的能量输入、温度场、气氛、压力与冷却路径，才能形成可重复、可检测、可认证的组织和性能。

这篇文章不重复上一篇的概览逻辑，而是把研究粒度下沉到“材料—工艺组合”。全文覆盖金属、聚合物、陶瓷、复合材料、水泥基材料与生物材料，分析粉末床熔融（PBF）、定向能量沉积（DED）、材料挤出（MEX）、粘结剂喷射（BJT）、槽式光聚合（VPP）、材料喷射、冷喷涂及若干低热/非热路线；同时把构建阶段、层间热管理、脱脂烧结、热处理、热等静压、在线测温和闭环控制放进同一条产业链。

一、先建立正确的分析框架：增材制造有四类完全不同的“热”

行业讨论经常把激光熔化、喷嘴加热、炉内烧结和打印后热处理统称为“加热”。但这四类热过程的空间尺度、时间尺度和质量目标并不相同，供应商的产品形态也不同。

第一类：成形热源——直接决定材料如何固结

在激光或电子束粉末床熔融中，热源在几十微米量级的粉层上形成快速移动的熔池；在激光、电子束或电弧DED中，热源与粉末/丝材同步作用，形成更大的熔池；在材料挤出中，加热器让热塑性材料熔融并具备可挤出黏度；在冷喷涂等固态路线中，材料主要依靠高速塑性变形结合，加热更多用于调节气体、粉末或基体状态，而非把材料熔化。

第二类：环境与边界条件加热——决定温差有多大

基板预热、粉床预热、成形腔加热、喷嘴周边保温与层间保温的共同目的，是控制局部热源与周围材料之间的温度差。它们影响铺粉/铺料稳定性、热应力、翘曲、层间扩散、结晶速度和支撑需求。这里的核心不是峰值温度，而是有效工作区均匀性、升温响应、热漂移与热膨胀补偿。

第三类：二次热过程——把“成形体”变成“可用零件”

金属件可能需要去应力、固溶、时效、退火、热等静压（HIP）；粘结剂喷射的金属或陶瓷生坯需要固化、脱脂和烧结；陶瓷光固化件同样需要排胶和致密化；某些聚合物件需要退火以调节结晶度或释放内应力。二次热过程往往是良率、尺寸和最终性能的决定环节，而不是附属工序。

第四类：测量与校准用热——让过程可以被证明

红外相机、高温计、同轴光电探测器看到的是辐射信号，不是天然准确的温度。发射率、光谱带宽、窗口污染、视场大小、积分时间、反射光和蒸汽羽流都会改变信号。因此需要黑体源、可追溯辐射标定、空间响应校准以及与热电偶/标准源的交叉验证。没有这一层，所谓“闭环温控”可能只是对未经标定的亮度闭环。

核心判断：增材制造上游的竞争单位不是一根加热棒、一台激光器或一座炉子，而是一个能把材料状态、热输入、测量、控制、后处理和质量证据连起来的“热过程包”。

二、材料 × 工艺 × 热任务总矩阵：同样叫增材，控制对象完全不同

材料/工艺组合	构建阶段的主要热任务	典型风险	构建后热任务	上游关键能力
金属 + 激光PBF	微小熔池、快速凝固、基板/粉床预热	未熔合、钥孔孔隙、飞溅、裂纹、变形	去应力、固溶/时效、HIP	光束/功率、热场、同轴监测、真空/气氛炉
金属 + 电子束PBF	真空中电子束熔化，高温粉床预热	粉末结块、烟粉、尺寸漂移、组织粗化	HIP、热处理、表面精整	高压电源、真空、预热扫描、隔热与冷却
金属 + DED	粉/丝同步送进熔池，层间温度管理	稀释率波动、热积累、裂纹、几何失稳	去应力、均匀化、机加工	激光/电弧/电子束、感应辅助、在线测温
金属/陶瓷 + 粘结剂喷射	打印时低热或无熔化，先形成多孔生坯	生坯脆弱、粘结剂迁移、密度梯度	固化、脱脂、烧结、渗透	低温固化、排胶炉、烧结炉、收缩补偿
热塑性聚合物 + 材料挤出	喷嘴熔融、层间扩散、平台/腔体保温	焊合不足、孔隙、翘曲、结晶不均	退火、尺寸稳定化	小热惯量喷嘴、多区腔体、红外监测
聚合物 + 粉床烧结	全床接近烧结窗口，激光局部烧结/熔融	结块、卷曲、老化、粉末可回收性下降	受控冷却、清粉、调湿	大面积均匀辐射、分区温控、慢冷程序
光敏树脂 + 槽式光聚合	光引发交联，放热与曝光剂量耦合	过固化、欠固化、收缩、氧抑制	清洗、UV后固化、可能热后固化	光场标定、温控、剂量与反应动力学
陶瓷浆料 + VPP/DIW	光固化或挤出形成含粘结剂生坯	团聚、层纹、开裂、生坯缺陷	极慢排胶、烧结致密化	温场均匀性、尾气管理、质量损失监控
纤维复合材料 + 挤出/铺放	树脂熔融、浸润、压实与界面焊合	孔隙、纤维取向偏差、热降解、翘曲	退火或热固化	局部红外/激光预热、压辊、温度闭环
水泥基 + 挤出	主要是泵送、挤出、沉积与水化，不靠熔化	坍落、冷缝、干缩、层间弱界面	湿热养护、环境控制	温湿度、流变、凝结时间与养护系统
生物材料 + 挤出/光固化	在细胞可承受窗口内控制黏度或交联	细胞活性下降、交联不均、污染	培养、温湿度/气体环境	低温精准控温、无菌、微流量与温和光源

这张矩阵揭示了一个容易被忽视的事实：有些增材工艺的核心价值来自高功率熔化，有些来自大面积均匀保温，有些来自后端烧结，有些则需要尽量避免热损伤。上游企业若只按“最高温度”和“额定功率”划分产品，很难匹配真实市场。

三、金属增材制造：热源只是起点，真正难点是控制热历史

1. 激光粉末床熔融：在未熔合与钥孔之间寻找稳定窗口

NIST 2024年关于金属增材过程监测与无损评价的报告指出，常见粉末粒径处于约25—45 μm范围；熔池温度和形态可与孔隙、几何误差、裂纹及微观组织相关联。能量不足时，粉末或相邻轨道无法充分融合，形成不规则未熔合孔隙；能量过高时，深而不稳定的蒸汽凹坑可能转化为钥孔孔隙，同时加剧飞溅与元素挥发。

行业常用体积能量密度 E=P/(v·h·t) 对功率P、扫描速度v、道间距h和层厚t进行初步归一化。但它不能替代物理过程：相同“能量密度”可以由完全不同的功率和速度组合得到，其熔池峰值温度、停留时间、蒸发行为和冷却速度并不相同；光斑形状、吸收率、粉末层密度和前序扫描残余热也未被包含。

工程上更完整的思路：局部热响应 = f（材料吸收率、光束空间分布、瞬时功率、扫描速度、层厚、道间距、前序热历史、几何散热条件、保护气流）

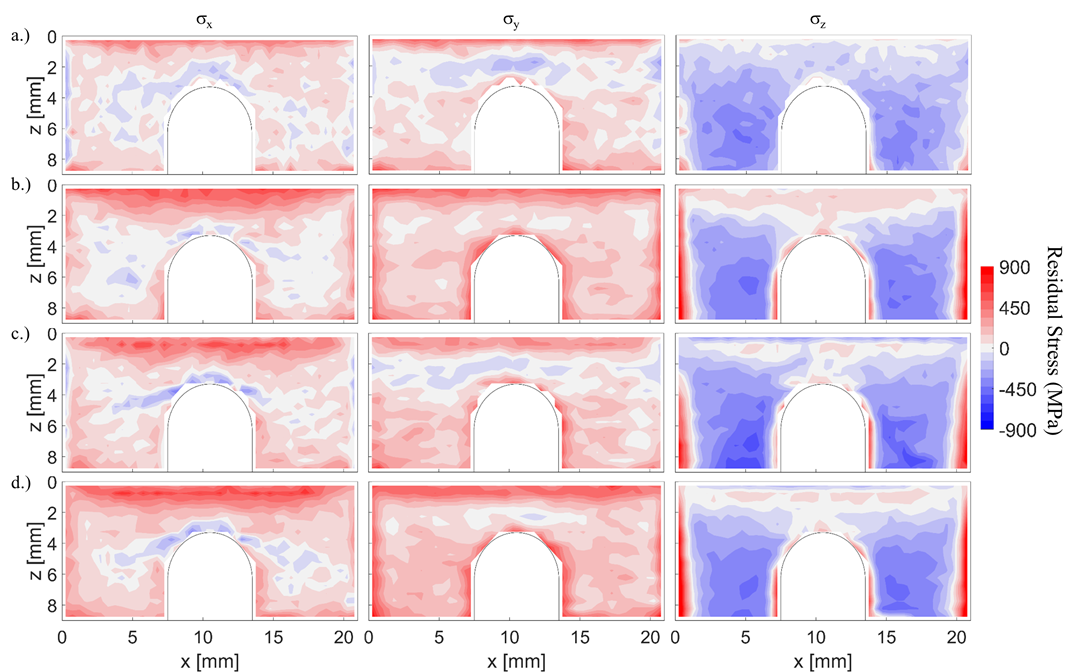

NIST关于残余热补偿的研究进一步说明，相邻轨迹与狭窄几何会积累热量，固定功率不能保证固定熔池。未来热源系统应允许按位置和前序热历史动态调节功率，控制对象从“机器设定值”转向“零件坐标中的热状态”。

2. 材料差异：不锈钢、钛、镍、铝和铜需要不同热源逻辑

不锈钢：工艺窗口相对成熟，但仍需权衡熔池稳定、奥氏体/铁素体组织、残余应力和耐蚀性。面向量产，上游价值更多体现在跨设备热场一致性、监测标定、去应力与批次追溯。

钛合金：对氧、氮污染敏感，保护气氛或真空环境至关重要。NIST公开的Ti-6Al-4V电子束熔化研究中，构建板及粉床预热至少达到600 °C；研究未测得残余应力，HIP则把疲劳耐久强度从约200—250 MPa提升到约550—600 MPa，主要原因是内部孔隙闭合。这个结果说明：高温预热可改变残余应力状态，HIP可改变缺陷状态，两者解决的不是同一个问题。

镍基高温合金：高温强度来自复杂析出相，也意味着打印态偏析和后续相变非常敏感。NIST对增材IN625的研究表明，打印态偏析使δ相可在数小时内形成，而变形合金可能需要数百小时；在700 °C时仍会发生固态转变，传统800 °C或870 °C去应力制度还可能促使δ相析出。直接照搬锻件制度并不稳妥，成形热历史、均匀化、HIP和最终热处理必须联合设计。

铝合金：高反射、高导热和热裂倾向叠加，使熔池稳定与合金设计同等重要。NIST 2025年公开研究显示，加入锆可形成特殊晶体形态并缓解高强铝合金增材制造开裂。这再次说明，加热技术不能独立于材料成分开发。

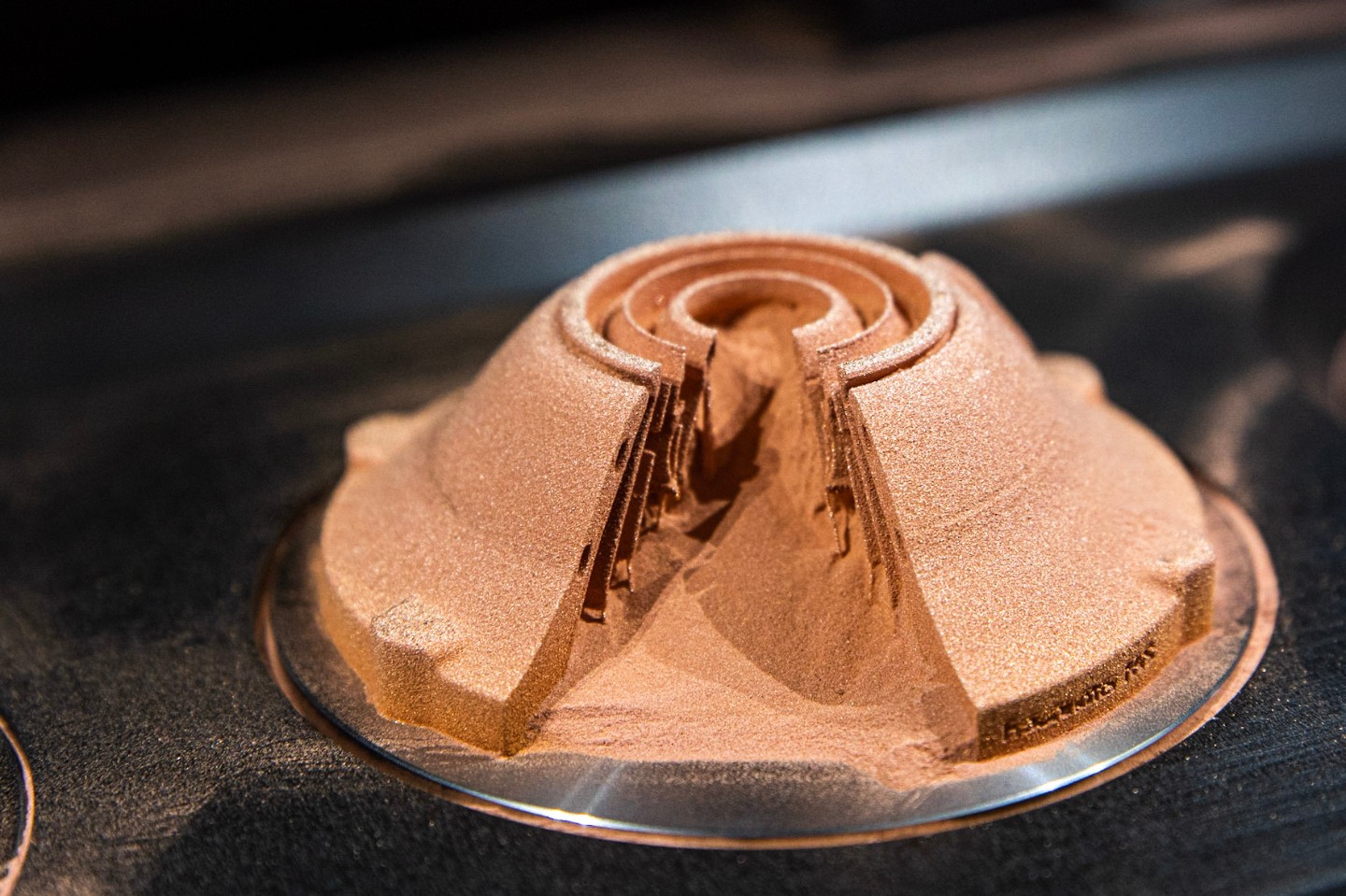

纯铜及铜合金：Fraunhofer IWS的公开数据给出了非常清晰的能量耦合例子：传统1064 nm红外条件下，只有约30%的能量进入铜材料；515 nm、最高500 W的绿光系统使铜粉吸收超过70%，从而实现更完整、稳定的熔化。对高反射材料，改波长可能比一味增加功率更有效，也能降低反射光损伤光学系统的风险。

3. 电子束PBF：高温粉床降低应力，却带来另一组系统问题

电子束路线通常在真空中工作，并通过预热扫描使粉末床保持较高温度。较小温差有助于降低残余应力和支撑需求，但粉末会形成一定程度的烧结“粉饼”，清粉难度、粉末回收、尺寸漂移、真空放气和烟粉控制成为新的工程约束。其加热系统不是单一束流：高压电源、束流聚焦偏转、真空、预热路径、底板热接触、腔体隔热和冷却系统共同决定稳定性。

4. DED：热积累比单道熔化更值得警惕

DED以激光、电子束或电弧形成熔池，并同步送入粉末或丝材。其沉积速率与可制造尺寸通常高于PBF，适合大型构件、修复和材料梯度，但熔池更大、道间和层间热积累更显著。层间等待时间、基体散热条件、送粉/送丝波动和喷嘴距离会共同改变稀释率、熔深、几何高度和组织。

NIST将激光功率、保护/载气流量、送粉率与喷嘴—工件距离列为DED的重要过程变量。上游加热企业的机会不只是提供主激光或电弧电源，还包括感应/激光辅助预热、层间温度测量、局部保温、闭环道高控制以及修复件复杂曲面的热场补偿。

5. 固态增材路线：没有熔池，不代表没有热管理

冷喷涂依靠高速颗粒撞击产生严重塑性变形和界面结合，超声增材依靠高频振动与压力实现箔材结合。它们避免了完全熔化带来的凝固裂纹和大范围热影响，但气体温度会影响颗粒速度与软化，基体预热会影响临界沉积条件，局部摩擦热和后续退火仍会影响结合与性能。因此，产业分类应从“有没有激光”转向“材料通过什么机制固结，热在其中承担什么功能”。

四、聚合物增材制造：控制的是黏度、扩散、结晶与降解之间的时间竞赛

1. 材料挤出：喷嘴熔融只是第一步，层间焊合才决定强度

热塑性丝材或颗粒进入喷嘴后升温、熔融并发生剪切流动，离开喷嘴后铺展、与前一层接触、链段扩散，随后冷却固化。喷嘴温度过低会造成高黏度、挤出不稳和界面扩散不足；过高会引发降解、挥发、变色或尺寸塌陷。平台温度和成形腔温度决定底层附着与整体温差，局部风冷又改变固化时间。

NIST关于材料挤出的研究将温度、应力和结晶度视为关键监测对象。其流动诱导结晶研究指出，喷嘴壁面剪切速率可超过100 s⁻¹；更高剪切与更低喷嘴温度会加快结晶。这意味着“提高喷嘴温度以改善流动”并非总是提高最终性能，因为温度、剪切、结晶动力学和界面焊合相互耦合。

无定形聚合物更多关注玻璃化转变附近的收缩和残余应力；半结晶聚合物还要处理结晶放热、结晶收缩和冷却速率。PEEK、PEKK等高性能聚合物需要更高的喷嘴、平台与腔体温度，并对多区温场均匀性、隔热、过滤和安全联锁提出更高要求。

2. 聚合物粉床：不是激光越强越好，而是全床必须停留在狭窄窗口

粉床聚合物工艺通常先把粉末床维持在接近熔融/烧结窗口的温度，再由激光提供局部增量能量。床温偏低，零件卷曲并影响铺粉；偏高，周围粉末结块、细节丢失，未熔粉老化加速。打印结束后的慢速受控冷却同样关键，过早开箱会导致热冲击和变形。

因此其核心设备不是只有扫描激光，还包括上方辐射加热、底部加热、多区测温、粉床表面红外成像、氮气循环和冷却程序。上游供应商必须把“成形周期”延伸到预热—构建—保温—慢冷—粉末回收，而不是只保障打印时段。

3. 槽式光聚合：光是反应能源，温度是反应条件

光敏树脂通过光引发交联固化，主要控制量是波长、光强、曝光剂量和工作曲线。聚合反应本身可能放热，树脂温度又会影响黏度、扩散、临界曝光和固化深度。大截面连续曝光可能形成局部热积累，引发收缩、翘曲或性能梯度。

NIST的光聚合研究强调曝光强度、剂量、交联和测量标准。这里的“加热产业”机会不是大功率高温，而是光场—温场联合标定、槽体恒温、低噪声温度传感、后固化光/热设备以及树脂批次工作曲线管理。

五、陶瓷增材制造：真正的制造高潮往往发生在打印完成以后

NIST指出，多数陶瓷增材方法首先形成非致密生坯，随后必须烧结；致密悬浮液的流变、缺陷、标准与认证仍是产业化难点。对陶瓷而言，打印只定义几何和初始颗粒堆积，脱脂与烧结才决定最终致密度、收缩、裂纹和性能。

1. 不同陶瓷成形工艺，对加热的依赖位置不同

直接墨水书写（DIW）/材料挤出：设备便宜、材料适应性较强，但表面较粗，打印后通常需要脱脂和烧结；层间缺陷与干燥应力会在后续热处理中放大。

槽式光聚合（SLA/DLP/LCM）：表面和分辨率较好，适合复杂结构，但陶瓷颗粒会吸收和散射光，高固相又提高黏度；曝光深度、浆料温度和颗粒分散必须协同。

粘结剂喷射：打印时无需高功率熔化且通常不需打印支撑，适合多种材料和较高生产率；但生坯强度低、表面粗糙、孔隙高，烧结时可能需要支撑和精确收缩补偿。

陶瓷PBF/DED：可减少有机粘结剂和排胶负担，但面临高粉床温度、孔隙、粗糙、裂纹以及极高温度梯度。对于高熔点、低断裂韧性的陶瓷，局部热冲击是主要障碍。

2. 脱脂：速度太快，气体来不及逃逸

生坯中的聚合物粘结剂在升温中软化、分解并产生气体。如果升温太快或零件壁厚大，内部气体压力会超过生坯强度，形成鼓泡、分层和裂纹。可靠排胶制度需要依据热重分析（TGA）识别主要质量损失区间，在关键温度设置低升温速率和保温平台，并通过气氛流量、尾气处理和装炉间距保障挥发物排出。

3. 烧结：收缩不是误差，而是必须预测的制造步骤

颗粒颈部长大、孔隙收缩和晶粒演化使生坯致密化，也会带来显著尺寸变化。若初始密度、粘结剂分布或温场不均，收缩就会各向不一致。模具行业熟悉“留加工余量”，而陶瓷增材必须进一步建立数字化缩放模型：打印方向、局部壁厚、支撑接触、装炉位置和烧结批次都要进入补偿。

NIST陶瓷跨实验室研究中，六个实验室制造的氧化铝VPP弯曲样条显示，竖直打印样条会出现接缝和团聚体等缺陷；另有24家实验室参与光聚合工作曲线研究。产业启示很直接：配方和设备参数不能脱离跨实验室、跨批次的计量验证。

六、复合材料：加热既要让基体流动，又不能伤害增强体和界面

短纤维增强热塑性材料在挤出中会发生纤维取向，导致导热、收缩和力学性能各向异性；连续纤维路线还要完成树脂熔融、纤维浸润、界面焊合与压实。温度不足形成干斑和孔隙，温度过高导致树脂降解，压实力不足则界面接触不充分。

大型复合材料增材的路径很长，前一层可能已显著冷却。局部红外或激光预热可在新材料铺放前把界面提升到适合焊合的温度，再由压辊完成压实；但纤维提高了面内导热并改变红外发射率，单点测温容易误判。真正有效的系统要把局部预热、压辊压力、速度、材料含湿量、铺放角度和温度场联合控制。

热固性复合材料则关注固化动力学：放热峰、凝胶时间、固化度和残余应力相互耦合。厚壁构件若升温过快，内部反应放热可能造成过冲；若温度不足，固化不完全。上游机会包括介电/光纤传感、分区加热、固化度模型和自适应升温程序。

七、水泥基、生物材料与低热路线：产业边界比“高温装备”更宽

1. 水泥基增材：核心是时间依赖的流变和水化

混凝土3D打印通过泵送与挤出逐层建造，不需要把材料熔化。材料在管路中必须保持可泵送，离开喷嘴后又要快速建立屈服应力以承托后续层；太快会堵管和形成层间冷缝，太慢会坍落。NIST指出，施工中形状变形强烈依赖工艺条件和水泥浆、砂浆或混凝土的流变性质，并已使用X射线CT建立形状保真度量化方法。

这里的“热技术”表现为原材料温度、环境温湿度、泵管温升、水化放热和养护制度控制。冬季保温、夏季降温、湿热养护和局部界面再活化都会影响层间结合与开裂。供应商需要从单一加热器延伸到温湿度一体化环境舱、材料预调温、在线流变和养护数据记录。

2. 生物增材：目标往往是维持温和窗口，而不是追求高温

生物墨水可能通过温敏凝胶、离子交联或光交联固化。温度影响黏度和成形稳定性，却必须受细胞活性与蛋白稳定性约束。喷头、料筒、平台和培养环境都需要低波动、多区、无菌控温；光固化还需控制光毒性和局部放热。对这类市场，洁净设计、可灭菌、低热惯量和生物相容材料比高功率更重要。

3. 电化学等非热路线：热效率可能成为新竞争变量

美国能源部公开的室温电化学3D打印示例在常温常压下沉积金属，说明未来部分材料可能绕过熔化。它不会消灭热技术，而会重构价值位置：热源功耗下降后，电解液温控、传质、后处理、退火和质量检测仍然存在。上游企业应按“材料状态控制”定义自己，而不是把企业边界锁死在电阻加热或激光加热。

八、测量、数据和标准：为什么“温控精度±1 ℃”不能代表增材过程能力

1. 设定值、传感器温度、表面温度和熔池温度是四个不同概念

加热器内部热电偶可以稳定在设定值，但粉床表面可能因辐射、气流和铺粉变化而偏离；红外相机看到的表观温度依赖发射率；熔池尺度小于探测器视场时，读数是空间平均；窗口镀膜、烟尘和光路漂移还会引入时间变化。因而验收指标至少应包括传感器位置、校准链、有效工作区、空间均匀性、升温过冲、稳态波动、响应时间和长期漂移。

2. 从“看图”走向“证据”：监测数据必须与质量结果相关

NIST认为温度、温度梯度和冷却速率是增材过程的主要物理量，并持续研究实时监测与控制；但一张漂亮的热像图本身不能判定零件合格。企业需要通过CT、金相、密度、拉伸、疲劳和尺寸结果建立信号—缺陷—性能关联，并明确误报、漏报和适用边界。

3. 标准正在把数据完整性变成生产要求

ISO/ASTM 52953:2025针对金属增材过程监测与质量控制数据注册提出最低要求，覆盖热传感器、相机、X射线CT和坐标测量等多模态数据；ISO/ASTM 52920:2023关注工业增材生产现场的资格原则；NASA-STD-6030则为航天飞行金属增材硬件提出设计、制造与试验要求。这些标准共同传递出一个趋势：过程参数、设备状态、材料批次、监测数据和检验结果必须形成可追溯的数字线程。

对加热供应商而言，交付物要从“硬件合格证”升级为：温场验收报告、传感器校准证书、软件版本、参数变更记录、报警日志、热循环原始数据、不确定度说明和维护后复验记录。没有数据语义与版本管理，传感器越多只会制造更多不可用数据。

九、市场与金融资料：增材市场在增长，但价值正在从卖机器转向稳定生产

ASTM International发布的Wohlers Report 2026显示，2025年全球增材制造收入达到242亿美元，同比增长10.9%；打印服务占48%，系统销售及服务占26%，材料占20%，软件占6%。打印服务增长15.5%，系统销售仅增长3.6%；亚太受访企业平均收入增长19.8%，高于美洲12.6%和欧洲、中东及非洲9.0%。

这组结构数据比总规模更重要。设备是一次性资本开支，打印服务、材料、维护、校准、软件和后处理与设备利用率关联，具有更强的持续性。系统销售增速显著低于服务增长，说明市场正从“装机量叙事”转向“已装产能的利用率、良率和认证”。加热、监测与热处理恰好贯穿每个批次，因此更有机会形成经常性收入。

1. 国内研发强度：装备企业仍处于技术投入期

铂力特2025年营业收入约18.52亿元，同比增长39.69%；研发投入约2.42亿元，同比增长14.32%，占营业收入13.05%。华曙高科2025年研发投入约1.29亿元，占营业收入18.04%。高研发强度反映出材料参数、整机平台、软件、应用验证与规模化制造仍需持续投入。对于上游热技术企业，这意味着单纯做目录型通用部件难以进入核心供应链，必须共同开发并承担验证成本。

2. 国际企业分化：不是所有细分市场同步增长

Stratasys 2025年收入为5.511亿美元，低于2024年的5.725亿美元。Materialise 2025年制造业务收入从1.065亿欧元下降13.2%至9250万欧元，而医疗业务增长15.4%至1.34239亿欧元。全球总市场增长与个别企业、个别业务下滑可以同时发生，表明竞争焦点已从“有没有3D打印能力”转向应用组合、资产利用、服务质量和认证壁垒。

3. 加热技术的单位经济性：不能只看设备采购价

对用户而言，一套更贵但更稳定的热系统是否划算，应按合格零件而非开机小时计算。可以用以下框架评估：

单件合格成本 =（设备折旧 + 能源 + 材料 + 人工 + 维护 + 监测/检验 + 后处理 + 报废重制成本）÷ 合格件数

提高预热均匀性可能增加能耗，却能减少翘曲和支撑；更慢的排胶程序延长周期，却可能避免整炉陶瓷件开裂；HIP费用高，但若能把疲劳性能提升到认证要求，就可能使零件从“不可用”变为“可用”。因此优化目标不是最低炉温或最低千瓦时，而是单位合格件的总成本、交付周期与风险。

美国能源部的钛合金航空支架案例更说明必须看全生命周期：增材方案的制造阶段能耗约65.9千BTU，与传统方案65.5千BTU相近甚至略高，但包含材料与飞机使用阶段后，总生命周期约3500万BTU，对比传统方案约1.01亿BTU，差异主要来自减重后的使用阶段。反过来，ORNL也提醒，热处理、去应力、HIP和检验常常是必须执行的后工序，应全部纳入能耗核算。结论不是“增材天然节能”，而是要以零件全生命周期和全部后处理边界计算。

十、产业链关系：热技术为何是连接上游材料与下游认证的中枢

向上连接材料：吸收率、热导率、比热、熔点/玻璃化转变、反应动力学、氧敏感性和粉末/浆料流变决定热源选择。材料批次变化会迁移工艺窗口，因此加热供应商需要材料表征数据。

横向连接装备与软件：热源功率必须与扫描、送粉/送丝、铺粉、Z轴、腔体气氛和冷却系统同步；热模型需要读取切片、几何和路径，控制器也要把实测信号回写。脱离设备运动与软件的加热模块无法形成闭环。

向下连接检测和认证：温度历史最终通过孔隙、相组成、晶粒、残余应力、尺寸、疲劳和耐久性体现。航空、能源、医疗等行业要求过程可追溯，热系统的校准和数据记录会进入质量体系。

连接生产经济性：预热时间、冷却时间、炉次装载、烧结收缩、粉末可回收率和报废率都会改变产能与现金流。一个技术上可行但周期不可接受的热制度，仍然不是可产业化方案。

十一、随着增材市场扩大，上游加热企业应从八个方面发力

方向一：建立“材料—工艺”产品矩阵，而不是一套通用产品打天下

至少形成金属PBF、金属DED、聚合物挤出/粉床、陶瓷/金属脱脂烧结、复合材料局部预热、水泥基环境控制六条技术路线。每条路线明确温度范围、功率密度、气氛、均匀性、响应时间、洁净度、传感方式和适用材料。产品经理要按材料固结机制定义规格，而非按加热器形状分类。

方向二：突破热源—材料耦合，关注波长、光斑和复合能场

纯铜案例证明，波长匹配可把吸收从约30%提高到70%以上。类似地，光斑整形、双波长、激光—感应复合、主热源—基板预热复合与动态功率补偿，可能比单纯提升额定功率更有效。企业应具备吸收率测试、光束质量测量、功率时序和材料小样验证能力。

方向三：从单点控温升级为多区热场与全周期热历史管理

多区加热、模型预测控制、热膨胀补偿和分阶段冷却应成为标准能力。控制系统要关联零件坐标、层号、扫描路径和装炉位置，记录预热、构建、层间等待、保温、冷却、去应力、烧结等全过程。客户真正需要的是热历史可复制，而不是控制柜显示稳定。

方向四：把计量和校准做成产品，不再把传感器当附件

建立可追溯黑体/辐射校准、热电偶校准、空间均匀性测试、响应时间测试和窗口污染诊断；提供同轴与旁轴传感器融合、发射率策略和不确定度预算。对高价值市场，校准服务、年度复验与传感器健康管理可以形成持续收入。

方向五：补齐打印后热处理能力，尤其是脱脂烧结与专用制度

金属市场需要真空/惰性气氛去应力、固溶时效、快速冷却及HIP协同；粘结剂喷射和陶瓷市场需要固化、可控排胶、尾气管理、烧结与收缩补偿。不能照搬传统锻件或注塑陶瓷制度，应围绕打印态偏析、孔隙、粘结剂体系和初始密度开发专用曲线。

方向六：建设中试验证平台，把设备参数变成可交付工艺包

工信部披露的新材料中试平台体系覆盖材料研发、中试熟化、生产、测试验证和应用，并公开约3000批次中试、150万余次测试、服务23万家企业、推动500余项标准制定及首批次材料产品超550亿元等数据。对加热企业而言，中试平台应具备小样热循环、热物性、温场、气氛、TGA/DSC、金相、CT和力学协同验证，向客户交付“参数窗口 + 质量证据 + 放大规则”。

方向七：对接标准与高价值行业，构建认证友好的数字线程

围绕ISO/ASTM 52920、52953、NASA-STD-6030及客户质量体系，设计数据字段、权限、时间同步、版本控制和电子签名。高价值行业并不排斥新技术，但会要求证明每次变化的影响。热系统若能减少认证数据整理成本，本身就具备商业价值。

方向八：商业模式从部件销售升级为“硬件 + 工艺 + 数据 + 服务”

Wohlers数据中服务与材料占比较高、打印服务增速快于系统销售，说明这种模式顺应产业结构。它还能降低上游企业对新机销售周期的依赖，提高客户切换成本和工程知识的复用率。

十二、三阶段产业化路线图：从“能加热”走到“可认证的热过程基础设施”

阶段	0—18个月：能力成型	18—36个月：平台化	36个月以后：生态化
产品	完成多区加热、测温、气氛与数据采集标准模块	形成按材料/工艺配置的平台和存量设备改造包	开放接口，与整机、切片、MES/QMS深度集成
技术	建立热物性、吸收率、温场和响应测试	建立热模型、闭环控制和材料工艺数据库	实现跨设备参数迁移、预测维护与自适应控制
验证	用标准试样证明均匀性、稳定性和可追溯性	与材料、整机、检测机构共同验证典型零件	进入航空、能源、医疗等客户认证体系
商业	硬件与工程调试	工艺开发、校准、维护形成持续服务	数据授权、联合解决方案和行业标准壁垒

结语：材料决定问题，工艺决定热的角色，认证决定商业价值

金属PBF的热是高速移动熔池和急冷；电子束PBF的热是高温粉床与真空束流；DED的热是大熔池、送材和层间积累；聚合物挤出的热是黏度、扩散和结晶；陶瓷与粘结剂喷射的热主要发生在打印后的脱脂烧结；复合材料的热要服务界面并避免基体降解；水泥和生物材料则要求温和、稳定的环境窗口。把这些路线混成“3D打印加热”，既无法做好技术，也无法看清市场。

增材制造产业继续扩大后，热技术的价值不会仅随装机量线性增长，而会随量产良率、材料谱系、质量追溯和认证难度上升。最有竞争力的上游企业，将不是提供最高温度或最大功率的企业，而是能够回答四个问题的企业：为什么这样加热、实际热到了哪里、热历史如何影响缺陷与性能、这套过程怎样被重复和证明。

当硬件、工艺、计量、数据和标准被做成一个可复制的平台，加热技术就不再是增材设备中的通用配件，而会成为连接材料创新、装备能力、后处理质量和下游认证的关键基础设施。

资料来源与口径说明

1. ASTM International：Wohlers Report 2026公开市场数据。
2. NIST IR 8538：金属增材制造过程监测与无损评价；实时监测与控制项目。
3. NIST：PBF残余热补偿扫描策略；PBF热过程波动测量。
4. NIST：EBM Ti-6Al-4V预热、HIP与疲劳性能。
5. NIST：增材IN625热处理与组织演化；700 °C固态转变研究。
6. Fraunhofer IWS：515 nm绿光激光加工纯铜的公开数据。
7. NIST：聚合物先进制造与流变；材料挤出中的流动诱导结晶。
8. NIST：陶瓷增材制造；陶瓷/光聚合跨实验室研究。
9. NIST：水泥基增材制造；水泥基打印保真度量化。
10. ISO/ASTM 52953:2025；ISO/ASTM 52920:2023；NASA-STD-6030。
11. 铂力特2025年年度报告；华曙高科2025年年度报告。
12. Stratasys 2025年度业绩；Materialise 2025年度业绩。
13. 美国能源部：增材制造技术评估与生命周期案例；ORNL增材制造生命周期能源方法。
14. 工信部：新材料中试与测试验证平台公开数据。

说明：市场数据按各机构公开口径引用，不同报告的统计边界、币种和会计政策可能不同；上市公司数据用于观察产业结构，不构成投资建议。技术数值来自公开研究中的特定材料、设备和试验条件，不能直接替代用户材料试验、风险评估、适用标准与正式工艺鉴定。
