加热测试装备
项目需求
薄片样件在保温炉膛内接受石英灯阵列单面辐射加热，样件接触热电偶达到500℃后立即提示，操作者通过手动直线滑台将样件快速退出至固定成像位，由既有热像仪完成拍照。

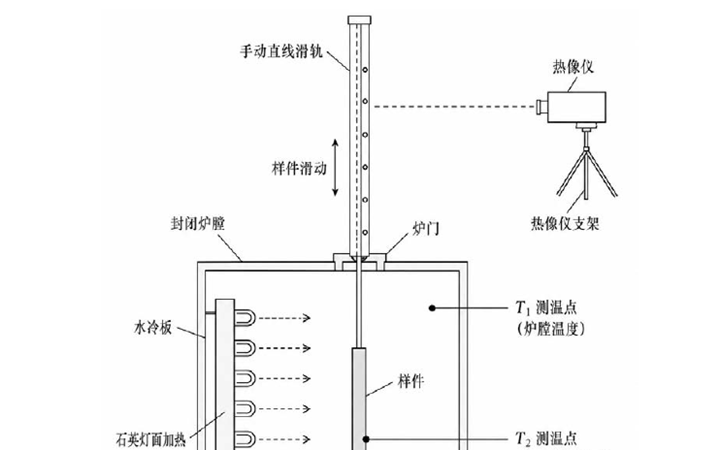

系统方案
石英灯面加热
在约300×150 mm有效区域形成单面辐射热场，灯-样距离可调，模组背部循环水冷。
双通道测温
T1监测炉膛环境并参与超温保护；T2接触样件，作为500℃到温主判据。
快速滑出定位
加热位与成像位配置刚性限位和缓冲，保证转位速度及热像拍摄位置重复性。
安全联锁
滑台离开加热位即切断灯管输出，并配置断水、超温、急停和高温防护。
主要技术参数
加热方式：石英灯阵列单面辐射；适用样件：薄片类样件；有效加热区：约300×150 mm；目标温度：500℃；控温范围：室温至500℃；测温通道：2路K型热电偶；滑台形式：手动直线滑台；成像系统：匹配客户既有热像仪。
试验流程
样件装夹与T2接触确认 → 推入加热位 → 启动水冷与加热 → T2达到500℃并声光提示 → 手动快速滑出 → 成像位准确停止 → 热像仪拍照与数据归档。
