加热测试装备
项目概述

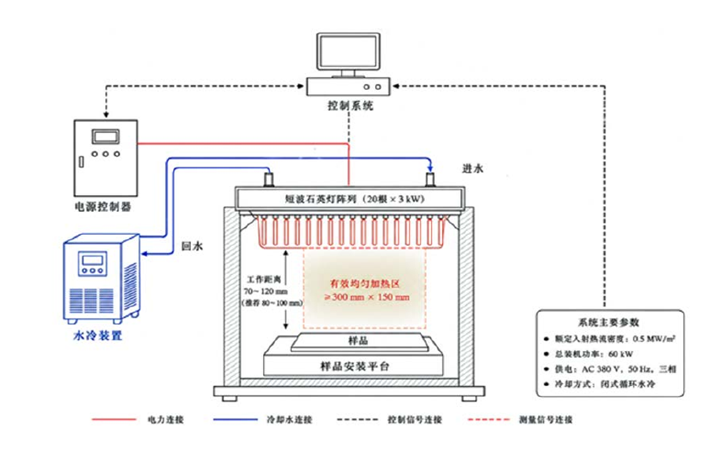

系统以20根单管3 kW短波石英灯为辐射源，总装机功率60 kW，在不小于300×150 mm的样品工作面形成约0.5 MW/m²入射热流。通过反射定向、工作距离调节、分区调功和循环水冷实现稳定、可重复的热冲击加载。
核心配置
短波灯阵列
20×3 kW短波石英灯，主要有效波段约1–3 μm，单根有效发热长度250 mm。
四区独立调功
每区5根、15 kW，支持0–100%连续调节，用于中心与边缘热流补偿。
热流标定
按5列×3行共15点扫描，建立平均热流、最大偏差及分区功率配方。
水冷与联锁
闭式循环水冷50–60 L/min，配置流量、温度、压力、门禁及急停联锁。
主要技术参数
有效均匀加热区≥300×150 mm；额定入射热流密度0.5 MW/m²；设计均匀性目标±10%；总装机功率60 kW；工作距离70–120 mm可调；AC 380 V三相供电；PLC、触摸屏和SCR调功；预留热流、红外测温、热像及热电偶接口。
试验与数据
系统支持手动调试、定功率、定时热冲击和循环配方，记录各区功率、输出电流、照射时间、热流/温度及报警状态，并输出可追溯试验数据。
