金刚石与不锈钢1300℃氮气保护热压连接工艺案例

真实生产案例 · 约1300℃ · 氮气保护 · 热压30分钟

该项目不是常规同种金属熔焊，而是金刚石—焊剂/中间层—不锈钢组成的异质材料高温连接体系。项目的核心并非简单“把炉温升到1300℃”，而是让界面在受控气氛、受控压力和限定热循环内实现充分接触与有效连接，同时把金刚石热损伤、不锈钢氧化、焊剂流动失控、构件翘曲以及冷却残余应力控制在可接受范围内。

一、项目背景与构件特征

客户需要获得一类兼具金刚石功能特性与不锈钢结构承载、安装及加工便利性的复合构件。实物为大尺寸环形不锈钢基体，其工作区域按照设计规律布置多种直径的圆形金刚石单元；金刚石单元数量多、分布范围大，且靠近内外圆不同半径位置，导致各区域的热容量、散热条件、热膨胀位移和受压状态并不完全一致。

对于这类构件，单个小试样连接成功并不等于整件可稳定制造。工程放大后需要同时解决：数百个连接单元的一致性、大环件整体平面度、压头/压板的载荷传递、炉内有效工作区温度均匀性、焊剂用量一致性，以及从1300℃附近冷却至室温时各区域不同步收缩所产生的残余应力。

二、为什么金刚石与不锈钢连接难度高

工程判断：本项目的质量由“温度—时间—压力—气氛—焊剂量—工装刚度—冷却路径”共同决定，任何单一参数合格都不能替代系统验证。尤其是1300℃为项目实际工艺温度，不应脱离本项目焊剂体系、构件结构和材料牌号直接复制到其他产品。

三、工艺方案：专用陶瓷焊剂辅助的氮气保护热压连接

1. 金刚石与不锈钢表面预处理

连接前首先对不锈钢基体的安装区域进行去油、除污和表面状态检查，清除影响焊剂铺展及界面接触的油膜、颗粒和松散氧化物；金刚石单元采用与其表面状态相适配的清洁方法，避免残留有机物在高温下碳化或产生挥发污染。清洁后的零件在洁净条件下干燥、转序和装配，减少二次污染。

表面预处理不是单纯追求“越粗糙越好”。粗糙度过大可能形成连续微间隙并困住气体，过于光滑又可能降低焊剂的机械附着稳定性。实际状态应结合焊剂黏度、铺敷厚度、金刚石尺寸和压紧方式，通过小样验证确定。

2. 专用陶瓷焊剂定量铺敷

本项目采用专用陶瓷焊剂作为界面辅助材料。焊剂承担的工程作用包括：改善高温界面润湿与接触、协助处理不锈钢表面氧化膜、填充微观间隙，并在热压条件下建立连续连接过渡区域。具体配方和关键组分属于项目工艺信息，不在公开案例中披露。

焊剂控制重点不是“涂得越多越牢”。用量不足可能造成局部未覆盖和界面不连续；用量过大则可能在热压过程中外溢、形成厚而脆的中间层，或导致金刚石单元位置漂移。因此采用定量、定位置、可复核的铺敷方式，并对焊剂批次、混合/熟化状态、施工时间和装配间隔进行控制。

3. 阵列定位与热压工装设计

根据产品图样将不同规格金刚石单元装入环形不锈钢基体对应位置。装配阶段控制单元方向、位置、露出高度、间距和初始接触状态，防止升温和加载过程中发生滑移。针对大直径环件，工装需要在高温下保持足够刚度，并兼顾材料热膨胀，避免常温装配“看起来平整”，升温后却因约束不对称产生翘曲。

压力通过耐高温压板/压头传递至连接区域。设计时关注载荷路径、压板平行度、受力面积、局部刚度和热膨胀补偿；对不同半径区域，必要时采用分区支承或柔顺补偿，使多点连接单元获得更一致的接触压力。具体压力数值与构件面积、金刚石规格、焊剂流变和工装结构相关，属于经试验确定的项目参数，不在公开案例中虚构统一值。

4. 氮气置换与保护气氛建立

装炉后先进行氮气置换，降低炉内残余空气和水汽对高温界面的影响；升温、保温和关键冷却阶段维持稳定氮气保护。工程控制点包括气源纯度、置换体积、流量、炉压、进排气路径、密封性及尾气安全。对于高一致性生产，可配置氧含量监测，对气氛建立完成条件进行量化，而不是仅凭“已经通气”判断。

氮气保护的直接目标是降低不锈钢和连接区域的高温氧化及外界污染，并为焊剂发挥作用提供稳定环境。气流不宜直接高速冲刷焊剂和未完全固定的金刚石单元，炉内气路应兼顾置换效率与构件周围流场稳定。

5. 分段升温与约1300℃温度窗口

考虑到环形不锈钢基体热容量较大、连接单元数量多，采用程序化分段升温。低温阶段用于构件整体预热和焊剂中可能存在的挥发组分平稳排出；中高温阶段控制内外圆温差，使不锈钢基体、工装和连接区域逐步趋于热平衡；接近目标温度时降低热冲击和温度过冲风险。

控制温度不能只依赖炉膛某一点。热电偶布置应能够代表构件关键区域，尤其关注内圆、外圆、上/下表面及靠近炉门或气流入口位置。对于首件和工艺确认，可使用多点随炉测温验证“仪表显示1300℃”与“产品连接区域实际温度”之间的差异，据此修正设定值、升温节拍和均温时间。

6. 目标温度热压保温30分钟

构件进入约1300℃目标工艺窗口并满足均温条件后，维持热压连接30分钟。该阶段使专用陶瓷焊剂充分活化、铺展并完成界面作用，同时通过持续压力压缩微观间隙、稳定金刚石位置并促进连接层连续化。

30分钟是本项目实际成型时间，不是所有金刚石—钢连接的通用标准。研究资料表明，金刚石—钢活性连接的界面反应层、残余应力和剪切强度会随温度与保温时间显著变化；因此在保证连接充分的前提下，应避免不必要的高温延时。过程记录至少应包含实际温度曲线、保温起止判据、压力/位移变化、气氛状态和报警事件。

7. 保压及氮气保护下受控冷却

保温结束后不能立即卸压或快速暴露空气。高温初期维持必要压力和氮气保护，使焊剂/连接层在稳定接触条件下完成凝固或结构稳定化；随后按照构件热容量和热膨胀失配情况受控降温。过快冷却可能放大内外温差和界面热应力，过早卸压可能造成尚未稳定的连接层发生微位移。

当构件温度降至经工艺验证的安全范围后，再按规定卸压、停止气氛并出炉。大型环件还应留出充分均温时间，避免表面已冷却而内部仍处于高温状态时搬运，引入附加变形或热冲击。

四、关键工艺控制表

控制环节	主要风险	本项目控制思路	记录/验证方式
来料与表面	污染、氧化、尺寸偏差	核对批次、清洁、干燥及装配面状态	来料记录、清洁记录、装配前检查
焊剂铺敷	局部缺料、过量外溢、批次波动	专用配方、定量铺敷、批次与施工时间控制	配料/领料记录、过程照片、重量或面积复核
阵列装配	错位、倾斜、露出高度不一致	定位工装、分区复核、压前尺寸检查	图样对照、位置检查、装配照片
保护气氛	残氧、水汽、气流冲刷和高温氧化	氮气预置换、持续保护、合理进排气路径	流量/压力记录，必要时记录氧含量
温度场	内外圆温差、过冲、局部未达到工艺温度	分段升温、多点测温、首件温场验证	随炉温度曲线、均温判据、传感器校准
热压载荷	接触不足、焊剂挤出、金刚石损伤、基体变形	按有效面积和工装刚度确定压力，控制平行度	压力/位移曲线、工装检查、过程见证
高温停留	反应不足或反应层过度生长、热损伤	约1300℃窗口热压30分钟，时间从均温合格后计	温度—压力—时间同步记录
冷却出炉	残余应力、翘曲、界面微裂纹、二次氧化	保压受控冷却，关键温区维持氮气保护	冷却曲线、卸压温度、出炉检查

五、实物与显微观察

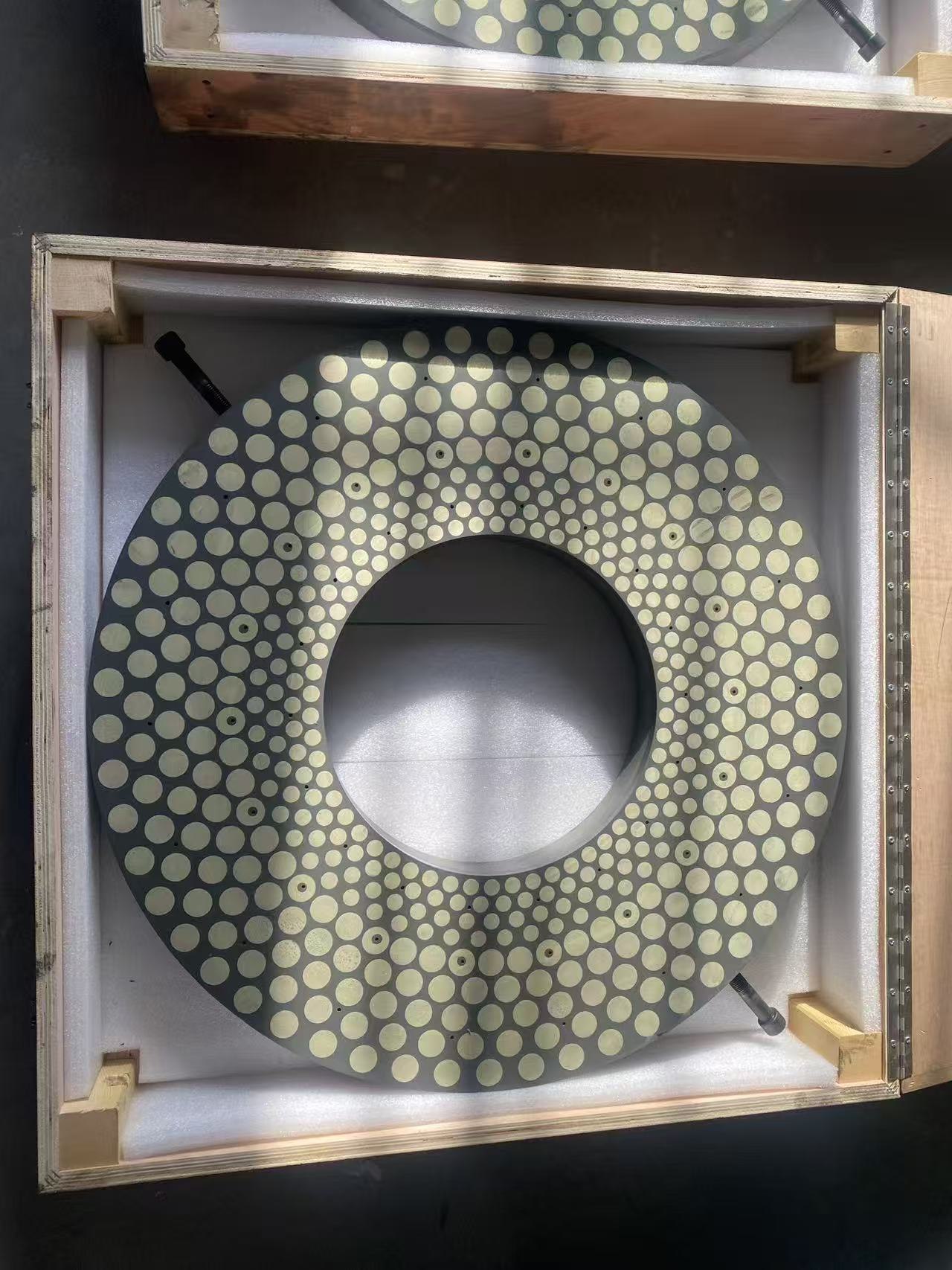

从整件实物可见，多规格圆形金刚石功能单元按设计分布在环形不锈钢基体上，构件完成整体热压成型；表面显微图中可见晶粒形貌和连接区域。对于正式批量验收，仅凭宏观照片和表面显微观察仍不足以证明全部界面达到同一强度，需要结合产品用途建立分层验证方案。

六、质量检验与建议验收体系

1. 本案例已经能够确认的结果

• 已按专用陶瓷焊剂、约1300℃、氮气保护和热压30分钟的既定工艺完成产品成型；
• 大尺寸环形不锈钢基体上的多规格金刚石单元完成整体装配与连接，宏观分布完整；
• 实物照片和表面显微观察图均来自实际生产产品，可用于客户案例展示；
• 工艺路线证明公司具备高温气氛、热压加载、异质材料连接和大尺寸构件热场协同控制能力。

2. 面向批量或关键用途的推荐检验

检验层级	建议项目	目的
100%外观与尺寸	单元缺失/偏位、焊剂外溢、裂纹、氧化色、平面度、内外径和厚度	快速筛除装配、变形和宏观连接异常
无损筛查	根据结构可达性评估超声、声学响应、X射线/CT或热激励检测	识别明显未连接、空洞或区域性异常；方法需经对比试样验证
随炉见证试样	与产品同材料、同焊剂、同热循环和相近压力条件制备试样	用于破坏性验证而不损伤正式产品
力学验证	推出/剪切、拉脱或按实际受力设计的专用试验	建立最低连接强度和失效模式判据
界面分析	截面金相、SEM/EDS、必要时XRD或拉曼光谱	确认连接层连续性、元素分布、反应相和金刚石热损伤
可靠性验证	热循环、振动、冲击、介质或实际工况耐久试验	评价热膨胀失配引起的长期界面疲劳与脱落风险

若产品用于高速旋转、强冲击、承压密封或人员安全相关场景，应由客户与供应方共同确定强度下限、抽样规则、超速/耐久试验和失效安全措施，不能以“外观完整”替代结构可靠性验证。

七、项目交付的工程价值

八、工艺术语与适用边界说明

关于“焊接”名称：本案例沿用项目现场对“热压焊接”的称谓。从严格材料连接分类看，该过程属于专用焊剂辅助的高温热压异质连接；究竟应归入钎焊、反应连接、液相辅助扩散连接或其他类别，需要根据焊剂/中间层是否形成液相、基体是否熔化以及界面物相分析结果判定。公开案例不在缺少截面物相证据的情况下强行归类。

本案例的约1300℃、30分钟及氮气保护条件，是针对本项目材料、专用焊剂、结构和工装得到的实际工艺。不同金刚石类型、表面涂层、不锈钢牌号、焊剂配方、零件尺寸和服役要求都会改变合理窗口。承接新项目时，建议依次开展材料确认—小样工艺矩阵—界面分析—强度验证—构件放大—首件温场验证，避免直接套用单一参数。

九、技术依据与研究对照

1. Microstructure, residual stresses and shear strength of diamond–steel joints brazed with a Cu–Sn-based active filler alloy：研究以880、930、980℃及10/30分钟比较金刚石—不锈钢接头，证明温度和时间会显著改变界面层、残余应力与剪切强度。
2. Thermal Damage of Diamond Grits during the Brazing Process with Ni-Cr Alloy：研究将表面石墨化、侵蚀坑、微裂纹和破碎列为金刚石高温连接中的典型热损伤形态。
3. Interfacial characteristics and thermal damage of brazed W-coated diamond with Ni-based filler alloy：说明涂层/中间层、碳化物反应层与残余应力管理对降低热损伤的重要性。
4. NIST IR 5198, Workshop on Characterizing Diamond Films II：公开资料讨论了高温表面石墨化及通过界面碳化物层改善金属—金刚石接触的机理。

文献用于解释通用工程机理，不代表文献中的焊料成分、温度或强度数据可直接替代本项目工艺。为保护客户和公司工艺信息，客户名称、金刚石规格、不锈钢牌号、焊剂配方、热压压力及部分尺寸未公开；最终材料、参数、检测项目和验收标准以双方确认的技术协议为准。
