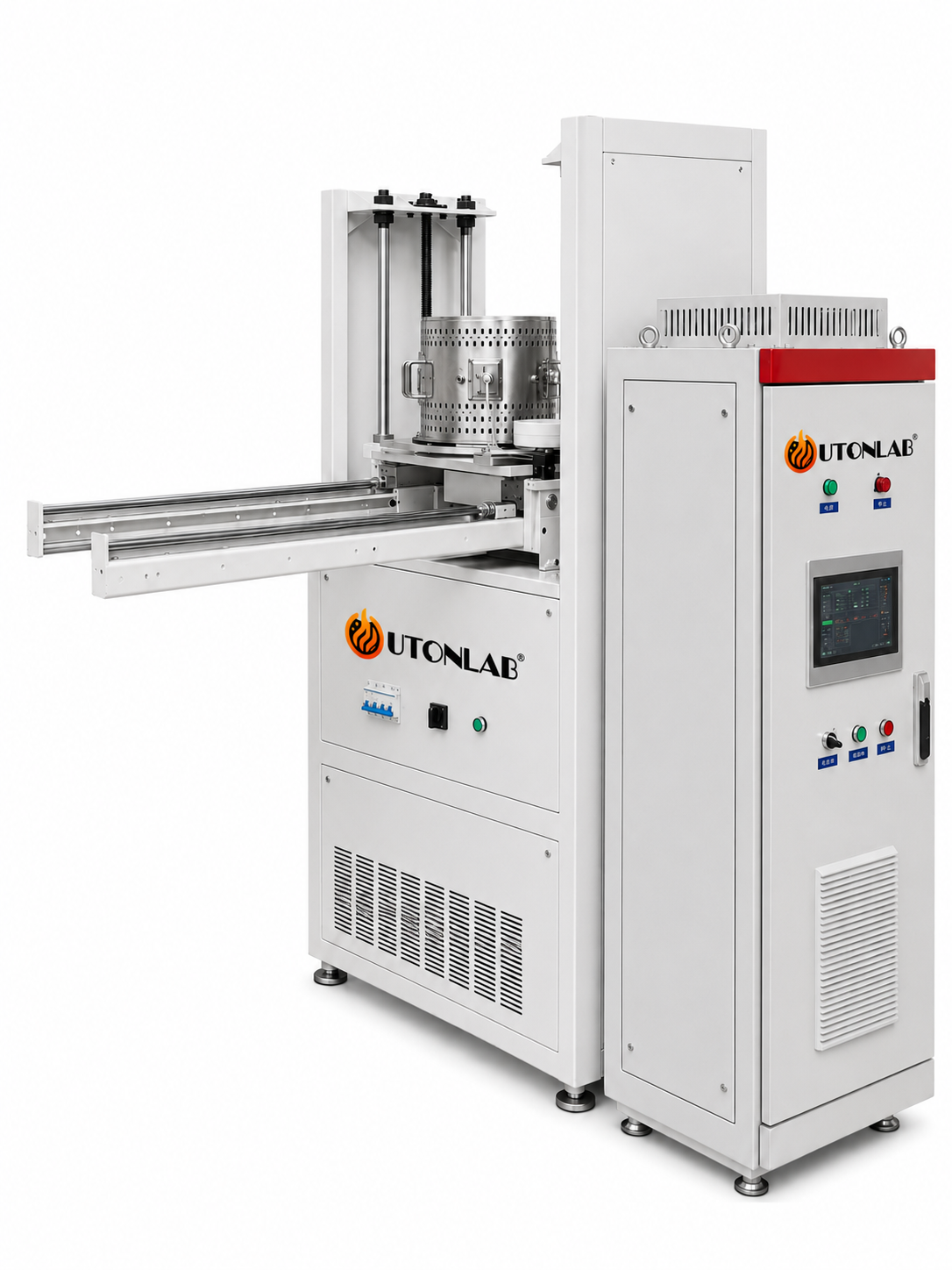

六温区热机械疲劳测试炉整体设备外观，使用客户提供图片。
六区测控温 · 1300℃ · 900℃/min · 热机疲劳
该装置围绕高温环境模拟与力学加载协同设计。炉体可进入试验机加载区域并包覆试样，外部加载系统的力信号可接入高温控制系统。
1300℃极限温度
1050℃长期使用温度
900℃/min最快升温速率
6区独立测量与控制
一、项目需求与系统方案
热机械疲劳试验要求试样在快速、可重复的温度循环中承受同步机械载荷。UTM-MO1300采用六区测控温和短波红外孪型加热管，在紧凑炉膛内建立可编程高温环境，并通过框架、移动横梁和升降定位机构与材料试验机配套。
炉体采用滑动式对开结构，闭合后包覆试样加热，打开后试样完全裸露，便于装夹、检查和维护。工作台架可推入或退出加载区域，并完成位置与高度调整。
二、主要技术参数
| 项目 | 指标 | 项目 | 指标 |
|---|---|---|---|
| 型号 | UTM-MO1300 | 设计总功率 | ≤9 kW |
| 供电电源 | 220 V | 炉膛有效尺寸 | Φ155 × 90 mm |
| 极限温度 | 1300℃ | 长期使用温度 | 1050℃ |
| 最快升温速率 | 900℃/min，可调 | 控温精度 | ±1℃ |
| 加热区数 | 6区测控温 | 测温元件 | K型热电偶 |
| 加热元件 | 短波红外孪型加热管 | 加热方式 | 炉膛周向均匀分布 |
| 保温材料 | 莫来石纤维板 | 表面温升 | ≤70℃ |
| 炉门与观察 | 手动对开；2个观察窗 | 冷却配置 | 4个通气口及水冷口 |
三、结构与功能设计
六温区快速加热
六区分别测量与控制，兼顾高速升温和温度分布调节。
对开式高温炉体
上下预留加载杆开口，炉体两半滑动开合。
升降与精确定位
滚珠丝杠、移动横梁和四导向柱确保运动平稳。
水冷与安全防护
炉体及观察窗配置水冷结构，降低外表面温度。
高温观测窗口
石英玻璃窗口支持摄像或光学观测。
独立控制系统
支持程序升温、PID整定、报警和数据记录。
四、温度控制与试验协同
热电偶把炉温反馈给控制器，控制器将实时温度与程序设定值比较，经触发器和调压器调节加热功率。触摸屏可显示温度、功率、PID参数、分区状态和历史曲线。
系统可接收外部加载系统的力信号，支持热循环与机械循环协同；预留通道可用于温场监控和均匀性测量。
五、安全保护与应用范围
配置双回路、超温、漏电、超压、过流和限位保护，并具备断偶、超温和限位声光报警。联机试验前应完成温场验证及安全联锁确认。
适用于航空航天、能源动力、先进金属和复合材料领域的高温疲劳、热机械疲劳、快速热循环及高温力学性能研究。
