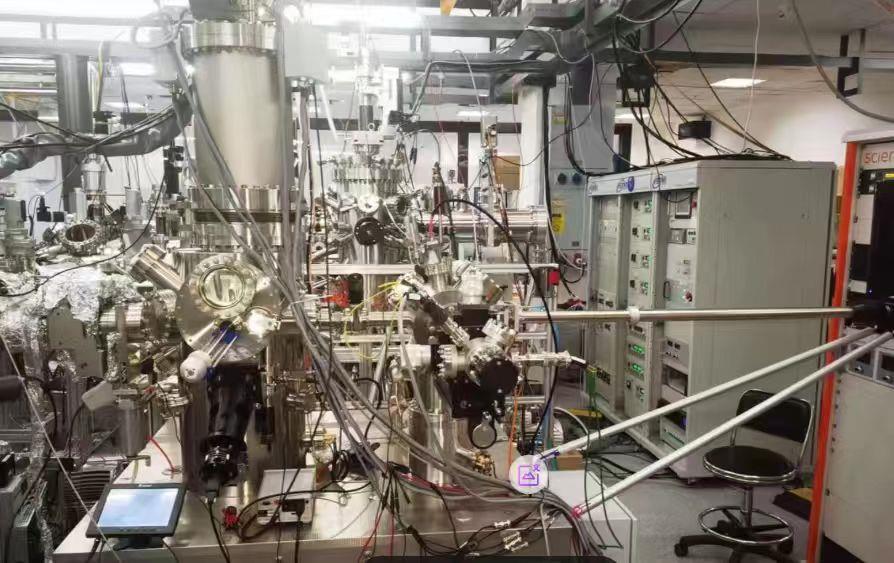

扫描隧道显微镜（STM）实验常需在超高真空环境下对样品进行退火、去污染或诱导特定物相转变。传统腔内电加热器会占用有限空间，并可能带来材料放气、电磁耦合、辐射背景和机械安装约束。本项目从真空腔外引入经过整形的近红外激光，将能量精确送到样品背面吸收层，形成一套外部、非接触、局部、高响应的加热测试系统。
一、项目难点：加热不能破坏STM的测量环境
STM依靠探针与样品表面之间极微弱的隧穿电流成像，对振动、电磁噪声、热漂移和表面洁净度非常敏感。因此，这类加热项目不能只关注“能否升到600 K”，还需要同时控制光学、真空、热学和测量干扰。
超高真空兼容
目标环境≤10⁻⁹ mbar。腔内新增材料越少越好，所有视窗、支撑和吸收层均需考虑放气与真空洁净度。
低振动与低噪声
腔外光源避免在样品台附近增加机械驱动和大电流加热元件，有助于降低振动与电磁耦合。
光斑和温场一致性
Φ10 mm样品面积小，高斯光斑易形成中心热点，因此优先采用顶帽整形或高速扫描均化。
杂散光与热漂移
反射光可能进入探测区域，局部升温也会造成结构热漂移，需要遮光筒、光阱和受控升温策略。

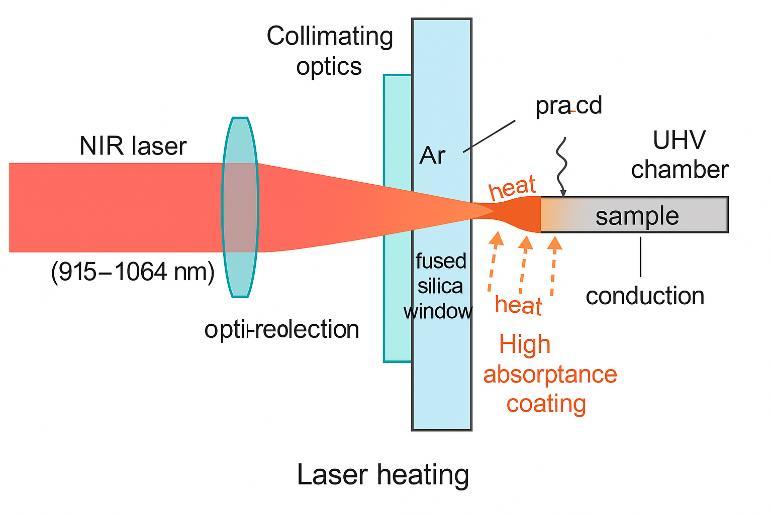

二、总体方案：由腔外穿窗完成非接触式能量传递
系统选用915 nm、976 nm或1064 nm近红外半导体/光纤激光器。激光经准直、扩束、光斑整形和聚焦后，穿过带AR防反射膜的熔融石英视窗进入UHV腔体，照射在样品背面的高吸收率涂层上。吸收层将光能转化为热能，再通过样品内部导热和表面辐射建立目标温度场。
| 系统模块 | 主要配置 | 工程作用 |
|---|---|---|
| 激光光源 | 915/976/1064 nm，光纤输出，15–30 W，M²≤1.3 | 提供可快速连续调节的窄带近红外能量 |
| 准直与扩束 | 约11 mm准直镜，8–10倍扩束 | 降低发散角，为后续光斑整形与远距离聚焦建立稳定入射 |
| 光斑整形 | 顶帽整形器或高速振镜动态均化 | 改善Φ10 mm目标区域的功率密度均匀性，降低中心热点 |
| 聚焦与杂光抑制 | 约250 mm聚焦镜，遮光筒与光阱 | 将光斑定位在样品背面，并控制反射和散射光 |
| UHV视窗 | CF40/CF63熔融石英窗，双面AR，厚6–10 mm | 在保持超高真空边界的同时传递目标波段能量 |
| 样品吸收与匀热 | 钼、石墨或非晶碳吸收层，匀热块，陶瓷/蓝宝石点支撑 | 提高吸收率，降低面内温差和支撑导热损失 |
| 温控与联锁 | PID闭环、≥12 bit功率控制、快门、门磁、真空与窗口温度保护 | 实现升温、稳态和异常关断，保护人员、样品及设备 |
三、热平衡与激光功率选型
样品吸收的激光功率用于补偿辐射、支撑导热及其他热损失，可用简化热平衡表示：Pin×α=Prad+Pcond+Pmisc。其中α为背面吸收层对目标波段的吸收率，方案参考值约0.8–0.95。
以Φ10 mm样品、600 K目标温度和300 K环境为示例，方案估算单面辐射损失约1.5 W，双面约3 W，支撑导热约2–3 W，总净需求约5–6 W。考虑窗口、整形光学、对准及吸收层损耗，激光器输出建议不低于15 W，并预留至30 W的功率调节范围。
对于Φ10×1 mm铜样片，理论热容约0.11 J/K；若净加热功率为8 W，理想计算由300 K升至600 K约需4.1秒。实际系统受到支撑导热、辐射、控制限速和结构热惯量影响，升温过程通常为几十秒到数分钟，最终以实物标定曲线为准。

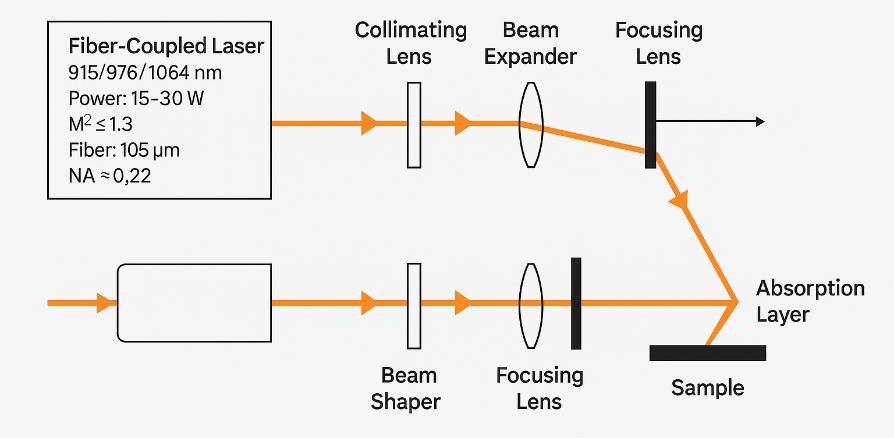

四、光学链路与顶帽光斑设计
光纤输出激光首先通过准直镜转换为低发散光束，再经8–10倍扩束降低单位光学元件上的功率密度。之后进入顶帽光束整形器，将高斯分布转换为目标区域内相对均匀的能量分布；若样品尺寸或位置变化较多，也可采用高速振镜扫描实现时间平均均化。
聚焦镜参考焦距约250 mm，用于在工作距离处形成与Φ10 mm样品相匹配的光斑。光路设计需为STM腔体、法兰、样品架和其他仪器预留空间，同时提供低功率预瞄、光轴微调与锁紧结构。遮光筒和光阱用于接收镜面反射及边缘散射，避免光进入探针或光学探测通道。

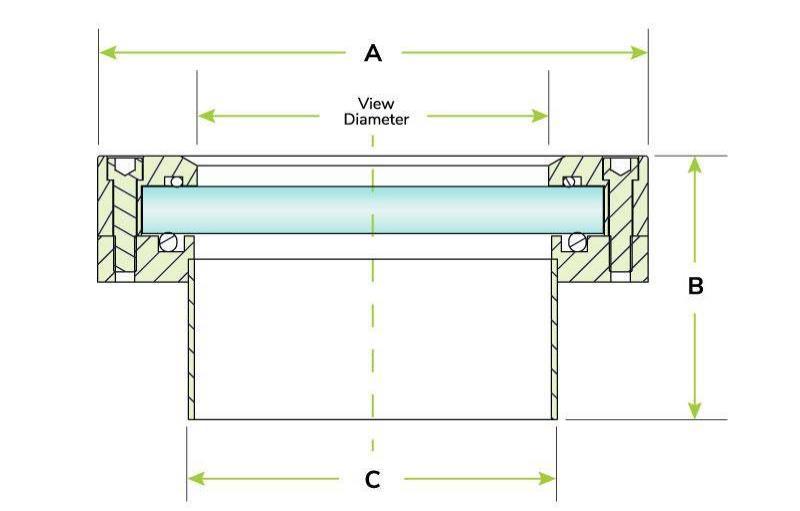

五、熔融石英视窗与真空接口
系统优先采用CF40或CF63熔融石英视窗，厚度约6–10 mm。熔融石英在0.2–3 μm波段具有良好透过率，适合915、976和1064 nm近红外激光；双面AR镀膜后，目标波长单面反射率可控制在约0.3–0.5%。普通玻璃仅建议用于低功率光路调试。
视窗可设计0.5–1°楔角，减少平行表面形成的干涉和回返光。对于较高入射功率或长期运行，可配置水冷窗座与温度传感器。视窗温度不仅用于设备保护，也可用于判断光斑偏移、镀膜污染或反射异常。
六、样品吸收层、匀热与低导热支撑
金属样品对近红外波段通常具有较高反射率，因此在样品背面配置高吸收率涂层，例如钼、石墨或非晶碳。吸收层应兼顾高吸收率、真空洁净度、热循环稳定性和可更换性，并避免污染待测表面。
吸收层与样品之间设置匀热结构，可降低光斑局部不均造成的面内温差。样品支撑采用陶瓷或蓝宝石点式接触，减少向样品台的导热损失；同时需要保证机械稳定和STM定位精度。不同样品材料的导热率、比热和发射率差异较大，因此每类样品都应建立独立的功率—温度标定曲线。

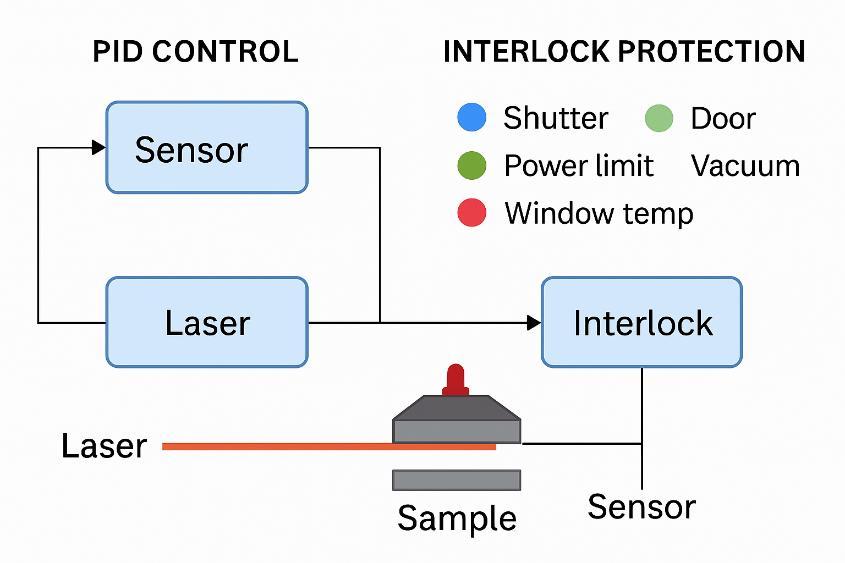

七、PID闭环温控与测温接口
系统接入用户已有热电偶或光学高温计，将样品温度反馈至工业实时控制平台，由PID算法动态调整激光功率。模拟或数字功率接口分辨率不低于12 bit，并采用电气隔离，降低控制信号对STM测量链路的干扰。
控制策略应包含低功率预热、分段升温、目标温度保持和受控降温。热电偶能够提供直接反馈，但引线可能引入导热与电气耦合；光学高温计为非接触测量，但需校准发射率并解决低温段信号不足。实际项目可通过两种测量手段交叉标定。
八、多重安全联锁
激光输出端配置机械复位式电动快门，典型关断时间小于50 ms。系统同时设置硬件和软件功率限幅，避免控制异常造成过量加热。门磁、真空度和视窗温度持续参与安全判断，任一条件越限时立即关闭激光电源并收回快门。
- 人员防护：封闭光路、门磁联锁、激光警示和个人防护要求。
- 真空保护：真空度劣化或腔体开盖时禁止激光输出。
- 视窗保护：监控视窗温度，并通过水冷、功率限幅和光斑检查降低热裂风险。
- 样品保护：样品超温、测温信号失效或PID异常时执行快速关断。
- 过程追溯：记录温度、功率、快门状态、真空与全部报警事件。
九、激光外照与石英灯聚焦方案对比
| 指标 | 激光外照方案 | 石英灯聚焦方案 |
|---|---|---|
| 空间选择性 | Φ10 mm顶帽光斑，边界清晰、均匀性高 | 面源发散，光斑边界控制难 |
| 窗口热负荷 | 窄带穿透，10 W入射时窗口吸热可控制在较低水平 | 常需百瓦级辐射通量，窗口热负荷更高 |
| 调节响应 | 毫秒级调功，温控响应灵敏 | 热惯量较大，响应相对较慢 |
| 低温兼容性 | 局部加热，背景热负荷较低 | 整体辐射范围大，可能扰动低温环境 |
| 维护 | 光学链路稳定，需保持镜片和窗口洁净 | 反射腔可能污染，灯管与反射件需定期维护 |
| 成本特点 | 初期投入较高，长期运行稳定 | 初期投入较低，后续耗材与维护较多 |
十、安装调试与验收流程
- 确认CF法兰、熔融石英视窗、AR镀膜波长和楔角方向，完成真空检漏。
- 以低功率安全模式建立光路，通过靶纸或CCD分析仪使光束与视窗中心及样品位置重合。
- 调整扩束、整形和聚焦模块，验证目标平面的光斑尺寸、均匀性、边界和功率密度。
- 分别测量光源端、视窗出射端和样品平面功率，建立完整的传输效率曲线。
- 安装吸收层、匀热块和低导热支撑，逐步升功率记录样品温度响应。
- 根据功率—温度曲线整定PID，并验证600 K稳态、超温保护和快门关断。
- 与STM系统集成，检查热漂移、成像噪声、散射光和真空稳定性。
- 形成操作规程、标定数据、验收报告及异常处置流程。
十一、风险分析与对策
| 故障模式 | 可能原因 | 工程对策 |
|---|---|---|
| 视窗热裂 | 功率密度过高、光斑偏移、镀膜污染 | 使用窄带近红外激光与AR视窗，配置水冷、测温和超温联锁 |
| 样品吸收不足 | 金属表面高反射或吸收层失效 | 在背面设置可更换高吸收层，并进行功率标定 |
| STM成像干扰 | 散射光、热漂移或电气耦合 | 配置遮光筒与光阱，限制升温速率，采用隔离控制接口 |
| 光斑对准偏差 | 光机结构移动或热变形 | 低功率预瞄、专用对准工装、锁紧及周期复核 |
| 误操作 | 缺少权限、流程或防护 | 快门、门磁、真空和功率联锁，配套培训与SOP |
十二、交付内容与项目价值
项目交付包括近红外激光器、光纤输出及配套电源，准直/扩束/整形/聚焦光学组件，熔融石英视窗及水冷安装结构，样品吸收与匀热组件，PID温控与安全联锁系统，以及安装调试、操作维护手册和验收测试报告。
该方案的核心价值是把热源从超高真空腔内部移到外部，将能量通过光学窗口精确送达样品，在不显著增加腔内结构和放气负担的情况下实现局部升温。系统不仅适用于STM样品退火和表面处理，也可扩展至其他对真空洁净度、振动和电磁干扰敏感的原位加热实验。
工程结论：STM真空腔样品加热的关键不是单纯提高激光功率，而是协同解决视窗透过、光斑均匀、样品吸收、温度反馈、热漂移、杂散光和UHV安全。腔外非接触式激光加热为高洁净、高稳定表面科学实验提供了一条可实施的工程路线。
