项目同时覆盖固体粉剂铝硅共渗、两区井式电阻加热和气相渗铝三类工艺。为降低制造、备件和现场维护复杂度，系统采用“炉壳、炉衬、硅碳棒、水冷和控制平台通用，马弗罐、温区、接线与气路按工艺区分”的总体设计。

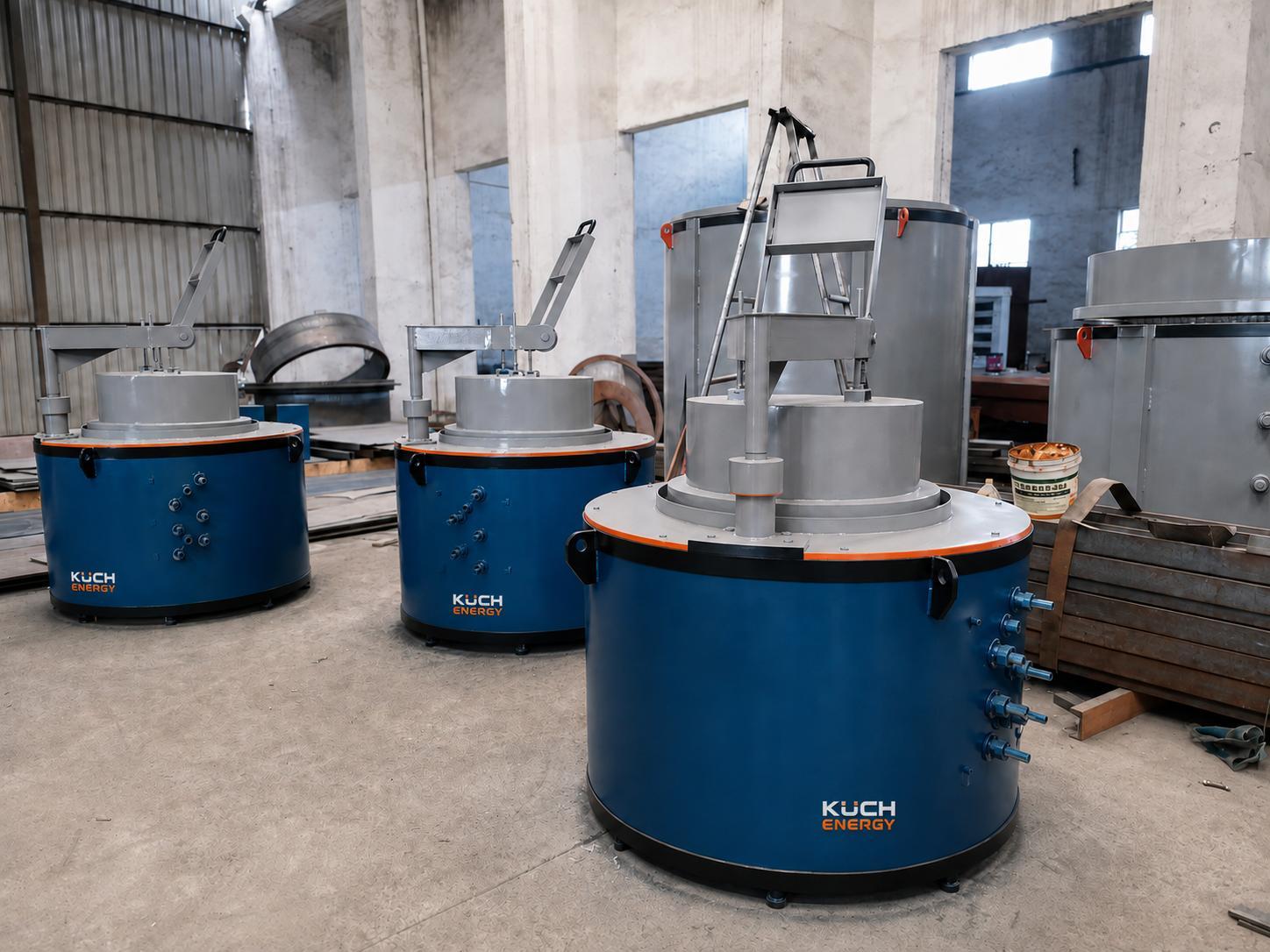

一、三台设备的功能分工
| 设备 | 工艺定位 | 关键差异 |
|---|---|---|
| 铝硅共渗炉 | 工件与固体铝硅共渗粉剂批次装入310S料筐，在马弗罐内完成置换、升温、保温共渗和吹扫冷却。 | 单区整体控温；60 kW±10%；YY接线；配置310S马弗罐、氮气和粉尘尾气接口。 |
| 铝硅共渗井式电阻炉 | 面向常规井式热处理或经确认后的共渗工艺，通过上下分区改善轴向温差。 | 总功率60 kW；上、下两个加热区；Y接线；两套B型热电偶、程序温控和SCR调功。 |
| 气相渗铝炉 | 在相对独立的马弗罐工艺空间内完成氮气置换、工艺气体导入、保温反应和尾气排出。 | 60 kW±10%；YY接线；设置氮气、工艺气体和独立废气接口，气路元件按介质确认。 |

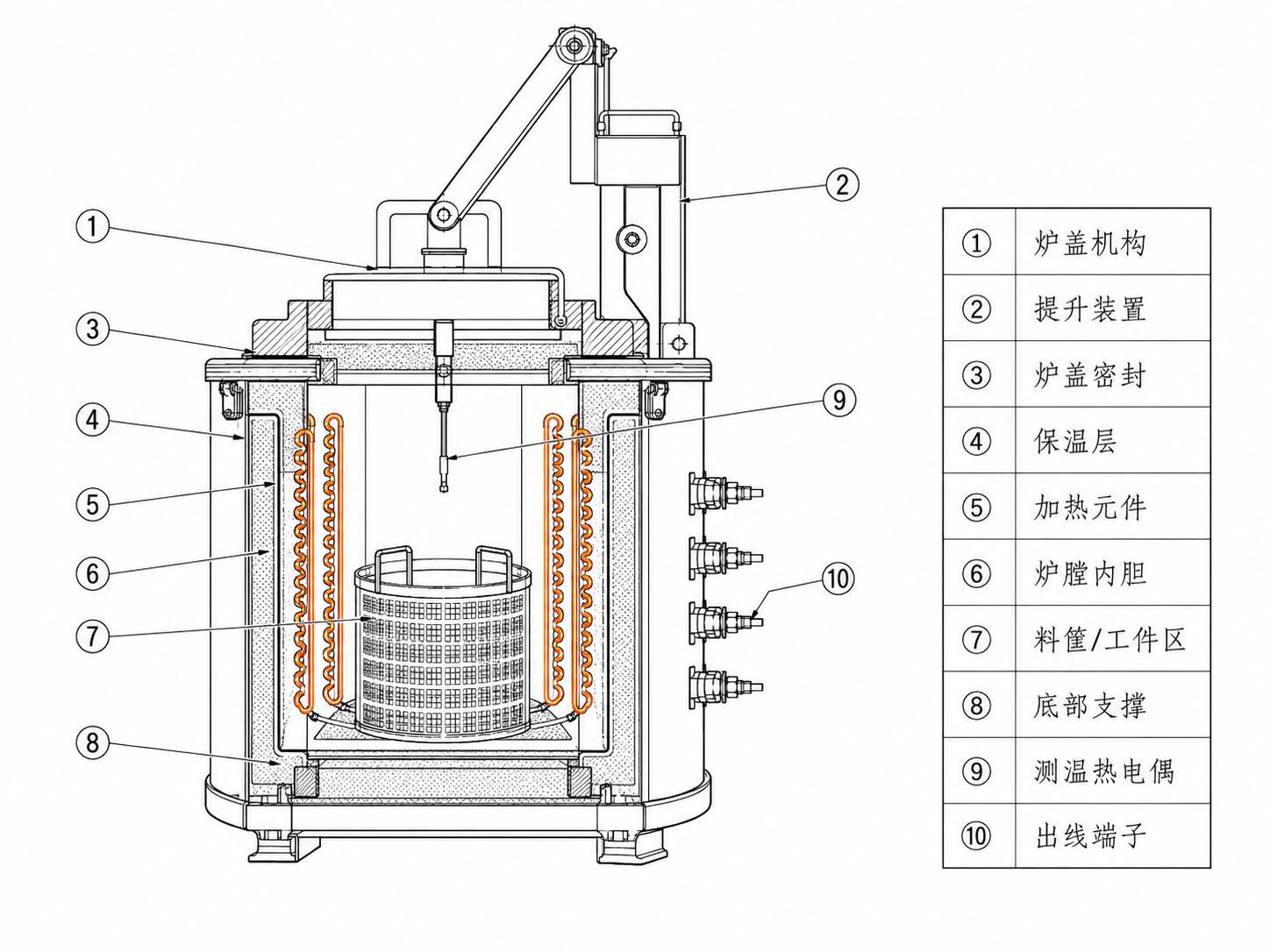

二、炉体与马弗罐结构
炉壳采用10#型钢骨架与8 mm冷轧钢板焊接。炉口及上段设置双层夹层水冷，下段采用风冷，以控制高温区域壳体温升。炉衬由1700级高纯氧化铝纤维模块、硅酸铝纤维层和轻质保温砖组合，兼顾耐温、低蓄热和维护性。
铝硅共渗炉和气相渗铝炉配置可拆装310S耐热钢马弗罐，设计壁厚5 mm。马弗罐隔离铝硅蒸气、固体粉剂和工艺气氛，减少对硅碳棒与炉衬的直接侵蚀；顶部设置氮气、工艺气体和废气接口，内部放置工件料筐。炉盖采用水冷平板结构与耐高温石墨盘根密封，可由手动葫芦或现场行车升降。

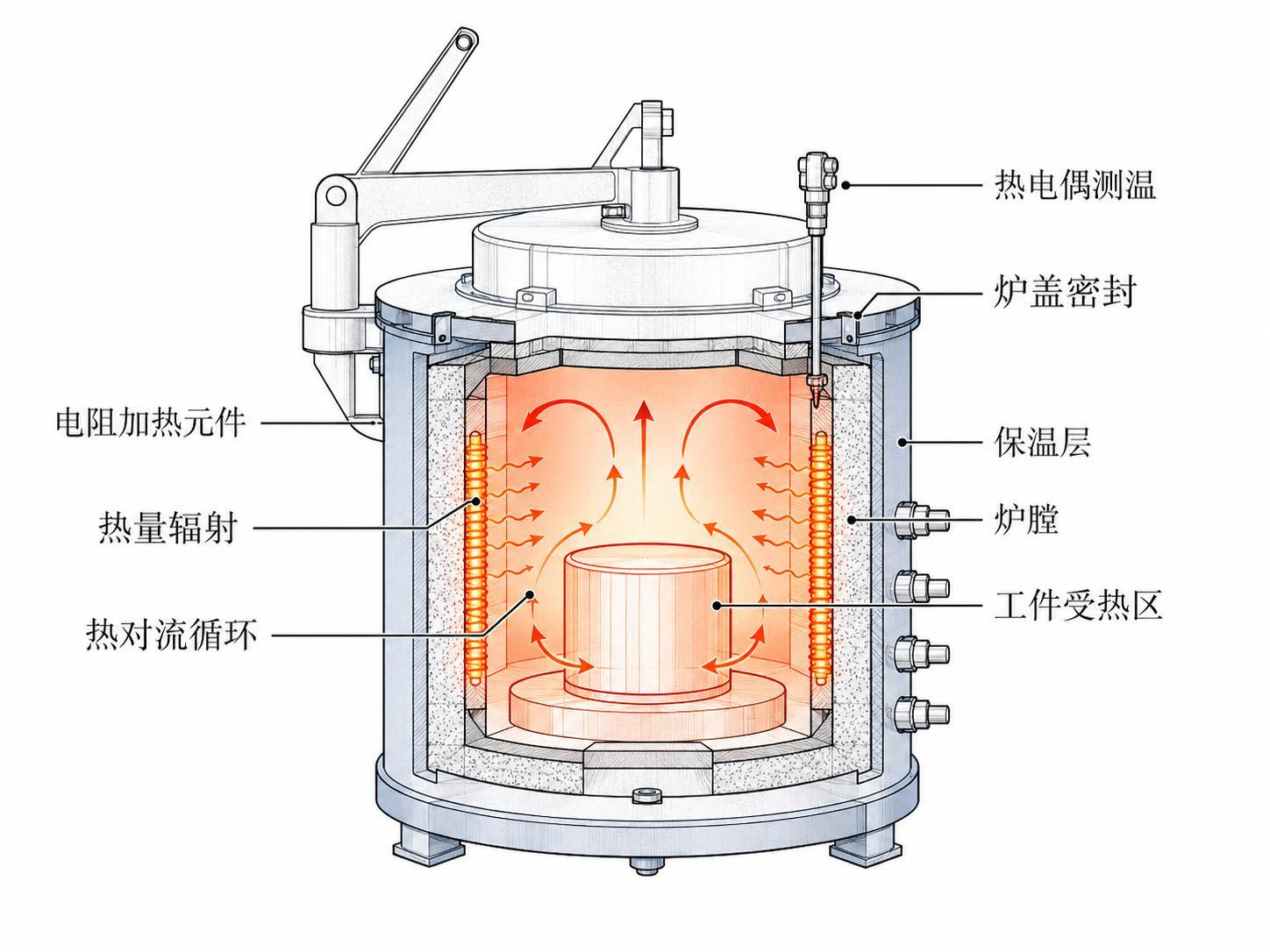

三、硅碳棒加热与热场组织
加热元件采用硅碳棒，沿有效区外周竖直均匀布置，初步以12支φ30 mm作为结构参考，最终棒数、发热段、工作电压及串并联组合需根据炉膛热损失、升温时间和Y/YY接线要求校核。硅碳棒的辐射换热是主要热输入，炉内对流和马弗罐导热共同影响有效区温场。
单区整体控温
铝硅共渗炉和气相渗铝炉按整体温区配置，依靠元件位置、功率匹配和调试修正获得有效区温度分布。
上下两区控温
井式电阻炉沿高度划分上、下两区，分别测温和SCR调功，用于补偿炉口与炉底热损失差异。
程序温控
独立控制柜支持约30段升温、保温和降温程序，配置温度显示、运行控制、氮气阀与声光报警。
温场修正
通过多点炉温测试调整功率配比、温区限幅、测温位置和保温参数，实现±8℃设计目标。
四、三类典型工艺流程
固体粉剂铝硅共渗
工件与共渗粉剂装入310S料筐 → 整体吊入马弗罐 → 炉盖密封 → 氮气置换 → 程序升温至850～1000℃工艺区间 → 保温共渗 → 按要求降温或氮气吹扫 → 开盖吊出料筐。
两区井式电阻热处理
工件装筐入炉 → 关闭炉盖 → 上下温区按同一程序升温 → 两区独立测温和调功 → 保温阶段根据温场结果修正输出 → 程序降温 → 开盖出料。保护气氛和马弗罐是否配置由最终工艺确定。
气相渗铝
工件装筐并吊入马弗罐 → 炉盖密封 → 氮气置换 → 程序升温 → 在指定阶段导入工艺气体 → 维持温度、流量与炉内气氛 → 停止工艺介质 → 氮气吹扫 → 冷却出料 → 尾气进入回收处理系统。
五、氮气、废气和循环水公用系统
| 系统 | 方案参数/功能 | 深化要点 |
|---|---|---|
| 氮气置换 | 8～10 Nm³/h | 按实际炉膛容积和规定置换时间核定 |
| 保温微正压 | 3～5 Nm³/h；炉内50～80 Pa | 氮气纯度、密封状态与工艺要求联动确认 |
| 吹扫冷却 | 10～12 Nm³/h；单炉峰值约15 Nm³/h | 制氮能力初步按20 Nm³/h/单炉考虑，同时运行系数另行校核 |
| 废气粉尘 | 各炉独立排气与初级收集接口 | 末端过滤、引风、吸收和排放形式按介质、粉尘量及环保标准确定 |
| 循环水冷 | 炉口、上段夹层和炉盖持续水冷 | 流量、接口与公共水站容量按结构和三炉同时率核定 |
六、控制与安全联锁
- B型热电偶采集炉温，SCR调功单元连续调节硅碳棒输出。
- 设置独立主电源、加热启停、程序运行、温度显示、气阀控制和声光报警。
- 配置独立超温、热电偶断偶、加热回路过流与可靠接地保护。
- 建议将冷却水流量/压力、氮气压力、排风状态、炉盖状态纳入最终联锁矩阵。
- 炉盖与料筐吊装遵循现场起重安全要求，并避免气、水、电接口与行车路径冲突。
七、地坑、装料与现场接口
部分炉体可下沉约300 mm布置，以降低装料高度。单台设备重量约2800 kg，基础需校核设备、自重、装料、炉盖和吊装工况；地坑应考虑防水、排水和检修空间。水、电、氮气与排气接口集中在便于维护的一侧。
工件采用310S耐热钢料筐批次装载，通过手动葫芦或车间行车进出炉。该方案不配置机器人、自动抱夹或独立水冷冷却区，适合小批量、间歇式生产；工艺结束后可由炉底通入较大流量氮气吹扫冷却。
八、制造调试与验收
制造阶段检查炉体焊接、外形、马弗罐安装、炉盖密封、水冷夹层、气路密封、电气绝缘和接地。空载试验应按程序达到最高1100℃，并验证850～1000℃工作区间内的稳定控温。
炉温均匀性在φ550×750 mm有效加热区内采用多点测温验证，设计指标为±8℃。测试温度、测点数量与位置、空载/负载状态、保温时间需写入最终技术协议；初测偏差可通过硅碳棒功率配比、两区输出限幅、测温位置与保温参数进行修正。
九、供货范围与确认边界
基础供货覆盖三套炉体、炉衬、炉盖与升降机构；两套310S马弗罐及料筐；三套硅碳棒、测温和独立电控系统；设备侧氮气、水冷、废气及初级粉尘收集接口；基础条件图、安装调试和操作文件。
工程结论：三炉系统通过通用井式炉平台降低制造与运维复杂度，同时针对固体粉剂共渗、两区均温和气相工艺分别配置马弗罐、温区及气路。项目成败的关键在于马弗罐耐久性、硅碳棒回路匹配、炉温均匀性、气氛置换、尾气处理及现场公用工程容量的协同确认。
