一、项目对象与试验目标
柴油机排气管密封连接处同时受到温度变化、管段相对振动和内部气体压力作用。单独进行静态气密检查，难以覆盖受热后的装配变化与振动状态。本方案以气缸盖、密封垫及排气管的实际装配关系为基础，在密封区域施加局部热载荷，在管段施加振动载荷，并以封闭通道中的氮气压力变化观察密封状态。
试验关注的对象是密封连接结构及其装配状态，而非发动机燃烧性能。氮气用于建立规定的承压条件，不能将该试验等同于真实燃烧排气中的全部化学、流动和脉动环境。评价应结合温度记录、振动响应、压力读数和试后拆检，区分外围连接泄漏与被测密封垫自身异常。
二、总体布置与载荷传递

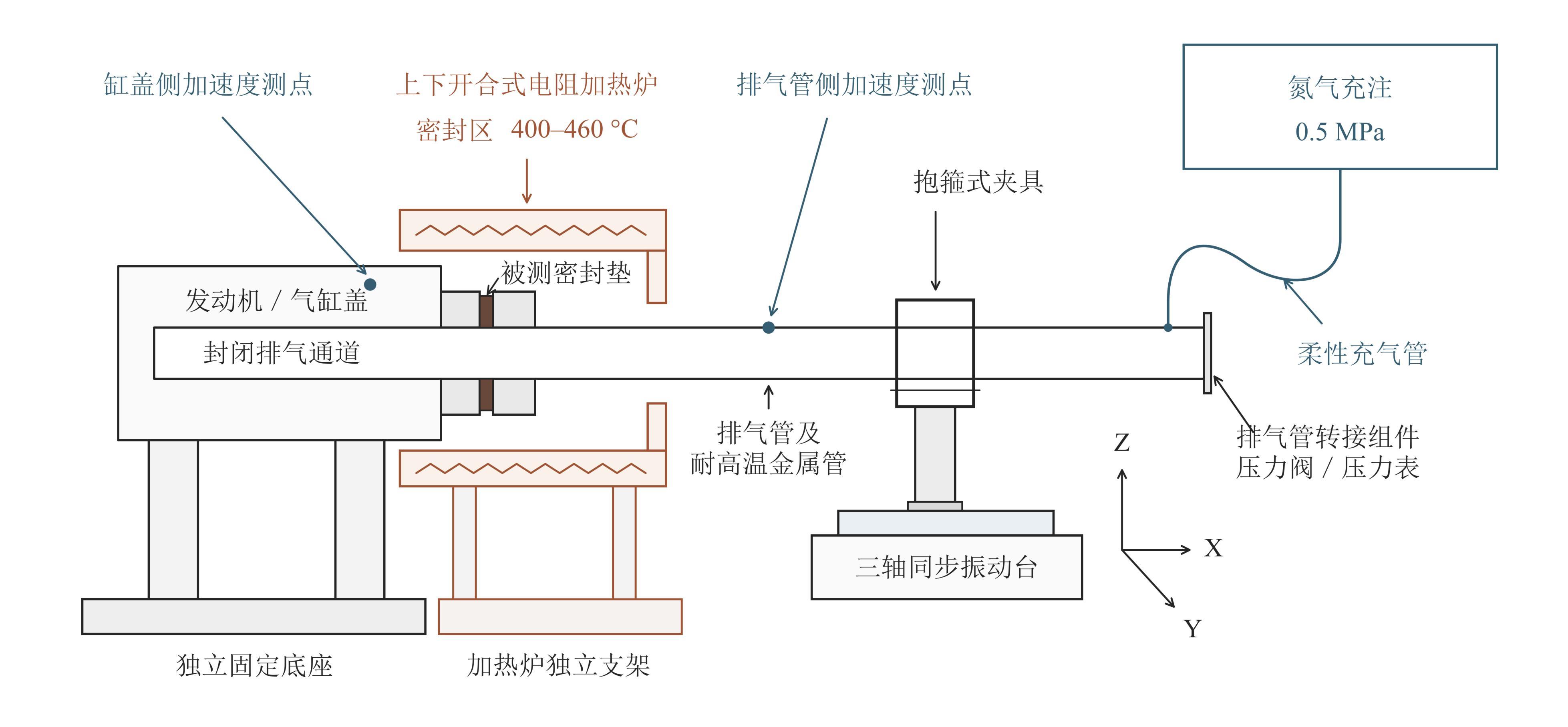

发动机或气缸盖通过定位支座、压紧组件固定在独立底座上；排气管完成耐高温转接后，由抱箍式夹具连接振动台动平台。固定端与运动端分别承担相应载荷，使密封连接处形成试验要求的相对运动。压力表、压力阀和充气接口布置在转接组件上，其他连通口可靠封堵。
上下开合式电阻加热炉围绕密封连接部位安装，并由独立支架支撑。炉体不作为振动夹具的一部分，管孔和炉膛边界需为振动位移及热膨胀保留空间。充气管、热电偶线及传感器线采用柔性连接并妥善固定，减少附加牵引力对试件响应的影响。
固定端
保留气缸盖、密封垫与排气管的真实连接关系，明确定位与紧固条件，并承受振动反力和内压产生的载荷。
运动端
耐高温金属管与转接件作为试验组件，通过抱箍夹具连接动平台；隔热支承兼顾安装刚度和热隔离。
加热端
上下炉体独立支撑，围绕密封区局部加热，通过辐射和邻近金属导热向目标区域传热。
承压端
氮气经减压调节后进入封闭通道，充压完成后关闭压力阀，由压力表显示腔内压力并人工记录。
三、主要设计参数及适用边界
| 项目 | 方案要求 | 实施时需明确的边界 |
|---|---|---|
| 加热方式 | 电阻丝局部加热，上下开合式保温炉体 | 功率按试件热容量、炉膛尺寸和散热条件确定，原方案未给出固定功率 |
| 温度范围 | 密封区域400～460℃，支持缓慢升温与保温 | 明确目标温度、升温斜率、保温段及温度循环配方 |
| 测温与控温 | K型热电偶不少于2点；主控点稳态控温目标±5℃ | 该指标不等于整个密封区域的空间均匀性；分布测点用于观察局部温差 |
| 振动载荷 | 两侧相对加速度：X为2.3g、Y为5.4g、Z为2.0g | 频谱、频率范围、峰值或有效值定义、相位关系及位移上限需按试验要求确认 |
| 加载方式 | 涉及X、Y、Z三轴加载 | 原文含“三轴同步”和“三轴分步”两种表述，执行方式应在试验大纲中统一 |
| 氮气压力 | 按0.5 MPa表压设计，压力表显示 | 明确充压温度和压力允许范围；封闭升温过程中不能假定压力始终恒定 |
| 运行时长 | 按240 h连续运行设计 | 分别记录有效试验时间、暂停时段与中断原因，不作为已完成240 h验证的声明 |
| 数据记录 | 温度和振动由各自系统记录；压力人工读表 | 统一时间基准和记录节点；本配置不包含压力自动采集 |
| 加热控制箱 | 约宽200×深380×高220 mm，含支脚 | 为原方案参考尺寸，最终以结构与电气设计为准 |
四、开合式局部加热炉与温度控制

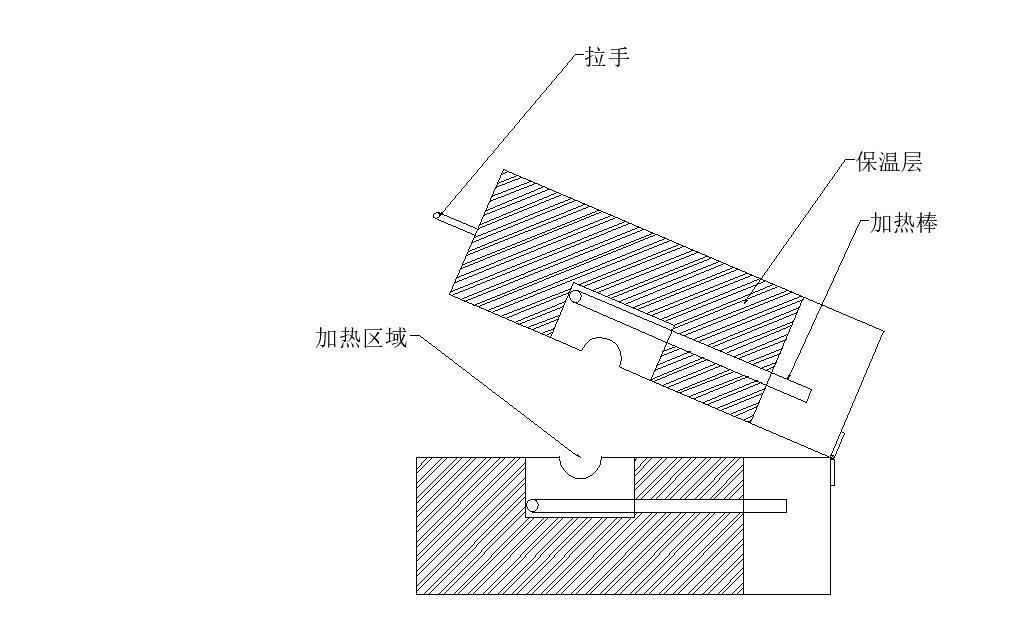

炉体由上炉盖、下炉座、电阻加热元件、保温层和支架组成。上盖通过铰链开启，配合拉手及锁紧结构，便于试件安装、热电偶布点和试后拆卸。上下加热元件分组调功，保温层用于降低散热及局部温差。炉膛尺寸与管孔间隙应结合试件外形、振动包络和热膨胀量校核。
温度控制采用程序控温、PID调节和可控硅调功，支持升温、保温、温度循环及运行中调整设定值。热电偶布置在密封区域邻近的金属表面，设置主控点和分布测点；独立超温测点通过切断回路提供保护。主控点精度与区域温差属于不同评价指标，应分别记录和判定。

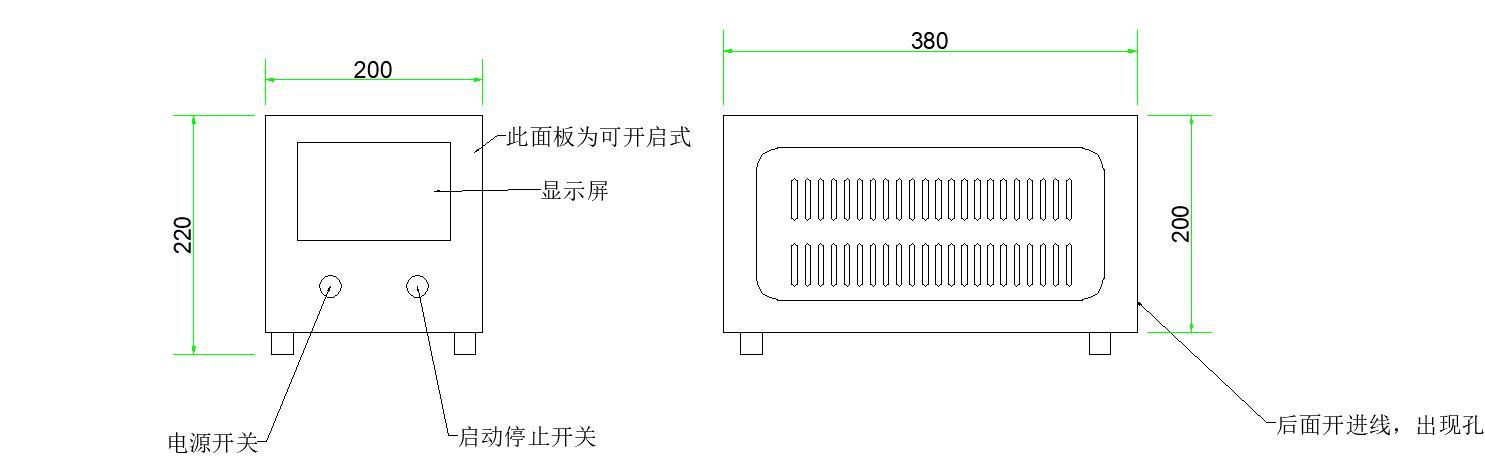

加热控制箱与炉体分开放置，前面板配置显示屏、电源及启停开关，面板可开启检修，侧面散热，后部进出线。温度设定值、实测温度和运行状态由加热系统独立保存，以便与振动记录及压力记录按时间对应。
五、三轴振动、夹具与相对响应监测
方案在气缸盖侧与排气管侧分别布置加速度测点，统一坐标方向，监测两侧响应与相对振动。X、Y、Z方向的2.3g、5.4g和2.0g为所列两侧相对加速度要求，不能直接替代任意单一测点的控制值。试验前需要明确测点位置、坐标变换、控制参考和相对响应的处理方法。
夹具安装后先进行低幅检查，再逐步加载。检查内容包括紧固状态、管段与炉体的运动间隙、传感器信号、导线余量以及抱箍和隔热支承的稳定性。振动频率、加速度幅值及位移上限应相互匹配；原方案没有给出频率范围，不应据此推算或宣称固定的全频段能力。
六、氮气承压回路与人工压力记录

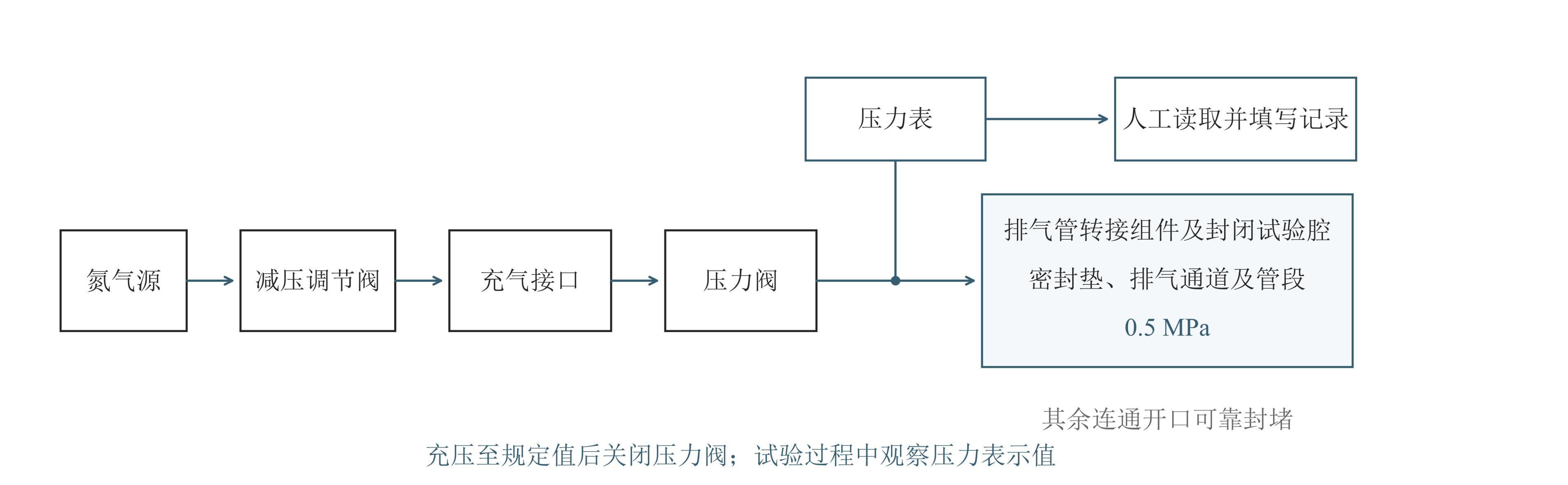

氮气源经减压调节阀、充气接口和压力阀连接封闭排气通道。充压前检查转接接头、压力表接口及封堵部位，达到规定充压值后关闭压力阀，确认压力表显示稳定。压力表应安装在便于观察且避开主要加热区域的位置，其量程、接口和安装形式需适应规定压力与振动环境。
按本版方案，压力不接入自动采集系统。操作人员需在充压完成、振动加载、开始升温、达到目标温度、温度稳定、保温过程和试验结束等节点读表，并同时记录时间、温度状态与振动工况。人工记录表和两个独立系统的数据，应使用一致的试验编号与时间基准。
工程解释：封闭气体的压力会受温度和有效容积变化影响，因此升温前后的压力差不能直接等同于泄漏量。应在温度和振动状态相近的条件下比较压力趋势；原方案未规定允许压降数值、判定时间或定量泄漏率换算方法，这些内容须在实施前确定。
七、试验实施流程与阶段记录
| 阶段 | 主要工作 | 应保留的记录 |
|---|---|---|
| 1.方案确认 | 确认试件、载荷谱、轴向加载方式、热程序及压降判据 | 试验大纲、参数清单、测点图与版本信息 |
| 2.试件装配 | 完成排气管转接，安装密封垫、紧固件、压力阀和压力表，布置测温及加速度传感器 | 试件编号、密封件状态、装配条件和测点位置 |
| 3.气密检查 | 检查封堵与各连接接口，按规定充压并确认显示稳定 | 充压时刻、温度、初始表压与检查结果 |
| 4.低幅与升温 | 完成低幅检查，按确认后的加载程序逐步施加振动，再缓慢升至目标温度 | 加载阶段、两侧响应、温度变化及关键节点压力 |
| 5.耦合运行 | 加热系统按配方保温或调温，振动系统记录载荷及响应，人员定时读表 | 有效运行时长、温度与振动文件、压力记录及异常事件 |
| 6.结束与拆检 | 停止加热与振动，确认卸压和冷却后拆检 | 密封垫、法兰、转接接头与紧固件状态及检查照片 |
八、密封状态分析与数据对应
当压力在可比工况下持续下降或下降速度明显增加时，应先检查压力阀、仪表接口、转接接头及封堵处，排除外围泄漏。之后再将压力趋势作为被测密封性能异常的判断依据，并结合试后拆检确认失效位置与状态。单个压力读数不足以独立证明密封垫失效。
记录表建议至少包括：试验编号、记录时间、累计有效时长、温度设定值与实测值、当前加载轴及振动参数、压力表读数、设备状态、异常说明和记录人员。温度、振动及压力数据均保留原始文件或原始记录，分析时再按共同时间线归档，避免把暂停时间计入有效试验时长。
九、系统组成与保护设计
- 固定工装：定位底座、支座和压紧组件，保留密封连接的实际装配边界。
- 管段及夹具：耐高温金属管、转接件、充气接口、压力阀、压力表、封堵件、抱箍和隔热支承。
- 振动系统：三轴加载平台、驱动控制与加速度测量组件，独立记录加载参数和两侧响应。
- 加热系统：开合炉体、电阻丝加热元件、保温层和独立支架。
- 温度系统：K型热电偶、程序控温与PID调节、独立超温保护及温度记录。
- 数据记录：温度与振动由各自系统保存，压力采用人工记录表。
原方案要求加热系统设置超温、热电偶异常、开盖断热和急停保护；振动系统设置过载、传感器异常及急停保护。炉体外部配置保温和防护结构，降低高温表面及运动部件直接暴露。拆卸前须确认承压通道已卸压、试件已降温。
十、实施前确认项与案例价值
正式实施前应确认：三轴同步或分步的执行方式；频谱及加速度幅值定义；每轴时长、相位和位移上限；测点布置与温差判据；充压状态和热态压力边界；允许压降及判定时间；中断后续试规则；夹具、接口和炉膛尺寸。上述事项在原方案中部分未定或表述不一致，应落实到项目试验大纲，不能由宣传页面替代。
方案价值：围绕实际密封装配关系，把局部电阻加热、管段振动和封闭氮气承压组合起来，并通过温度、振动、人工压力记录与试后拆检形成对应证据，为排气管密封结构的工况验证提供清晰的系统设计路径。
