真空环境激光加热与红外测温系统技术方案案例

一、项目目标与适用对象

本方案面向真空环境中试样指定区域的激光局部加热与温度闭环控制。通过外置激光热源和可调成像组件，在固定试样目标面上形成不同直径的圆形热作用区，并结合分段测温、功率调节和全过程记录，实现可配置的升温与保温试验。

设计从试样目标区域出发，而非单纯选择激光器额定功率。试样材料、尺寸、表面状态、夹持方式、目标真空度及窗口材质，均会影响实际吸收功率、散热边界和测温结果，应在详细设计前确认。基础系统为加热装置，不包含主动制冷；“室温”指试验开始时的实测试样温度。

二、箱外光机一体化总体结构

激光器、光学组件、红外测温仪及控制柜均位于真空箱外，利用既有真空箱观察窗与试样安装基准完成适配。低温接触传感器通过真空电气馈通接入采集模块。一体化光机箱提供共同机械基准，同时允许加热光路与测温光路分别调节和锁紧。

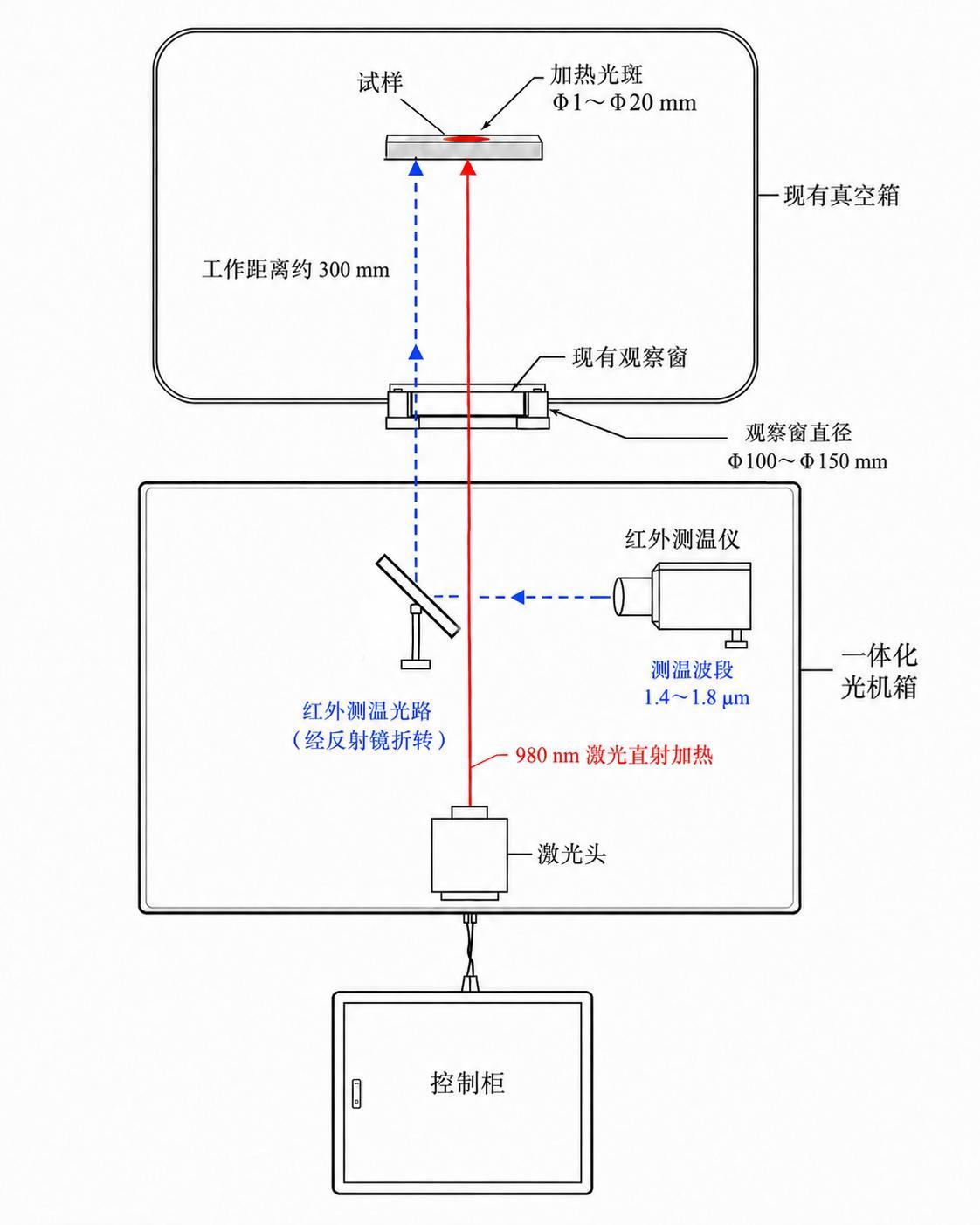

两条光路在箱外独立布置，折转反射镜始终位于激光主光束及其全调节范围包络之外。反射镜只承担红外通道折转，不作为高功率激光的转向元件。测温通道通过波长抑制滤光与遮光结构减少散射激光干扰，并以激光开关对照试验核验读数。

三、主要技术参数与指标边界

四、可调光斑与倍率标定

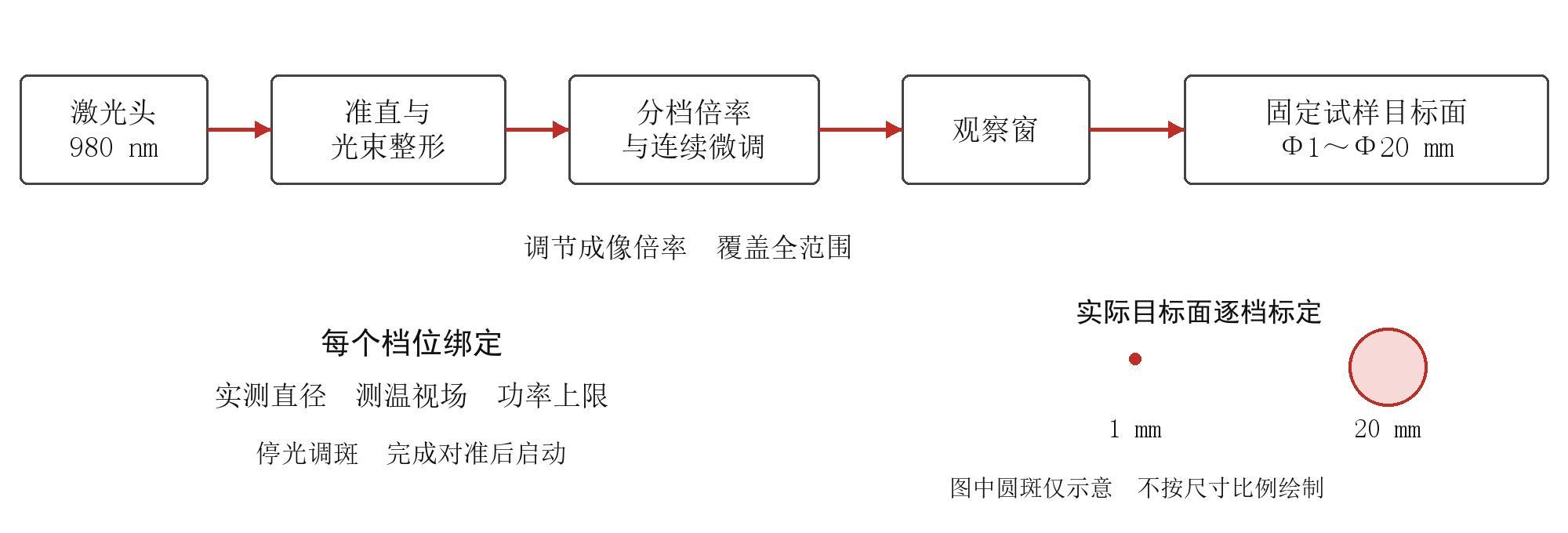

光学系统采用准直整形与可调倍率成像组合。为覆盖20倍直径跨度，方案优先采用分档倍率组件配合连续变倍微调，使相邻档位重叠并完整覆盖1～20 mm。光斑调节不依赖移动试样，也不要求在真空腔内增加激光反射镜。

每个标定档位记录光学位置、实测直径和光斑中心坐标，检查焦面、窗口截光与中心偏移。换档后调用匹配的测温对准和功率限幅参数。相同功率下，Φ1 mm圆斑的平均功率密度约为Φ20 mm圆斑的400倍，因此不能将大光斑的功率设置直接沿用到小光斑工况。

方案要求在停光状态下调斑或换档，完成位置确认、测温匹配与功率上限检查后，再通过低功率启动程序恢复加热。激光头与光学组件的横向、轴向和角度调节机构在对准后锁紧，以提高设置复现性。

五、低温接触与高温红外的反馈衔接

短波红外通道的可靠测量下限取决于仪器量程、试样辐射特性和信噪比，不能默认从室温开始就能有效测量。本方案暂定低温阶段使用接触传感器闭环，高温阶段使用1.4～1.8 μm短波红外通道。

在两路测温均可靠的重叠温区进行交叉标定，建立带回差的切换阈值和连续有效判据，再平滑切换反馈源。切换温度不预设为某一固定值，应根据实际材料发射率、仪器量程及信号质量验证。自然冷却阶段按已验证逻辑切回低温通道。

低温测点采用微小测点、低导热引线和稳定安装，避免激光直接照射传感器造成附加吸收。如果传感器位于背面或邻近位置，需要用代表试样验证其与目标加热面之间的温差和动态滞后，尤其是Φ1 mm工况。未经验证，不能将夹具温度或背面温度直接当作加热面温度。

六、全光路标定与温度误差预算

红外读数不仅受测温仪本体影响，还取决于试样发射率、窗口透过率、反射镜反射率、滤光与成像组件，以及背景反射和窗口自身温升。方案按完整光路进行标定，为实际材料、表面处理和温区建立修正参数；更换窗口、光学组件或试样表面状态后重新复核。

“优于±5℃”是系统稳态控制目标，不能以显示分辨率代替测量准确度。原方案明确指出：若某仪器规格为读数的±1%，在1000℃处即对应±10℃，不能据此证明满足系统目标。选型和验收须纳入参考测温、光路修正、空间温差、响应滞后及控制波动。

七、真空观察窗与机械接口适配

窗口设计以实测有效通光口径为准，检查全部光斑调节状态下的激光包络和旁轴测温视场，确认法兰、镜架和腔内夹具均不截光。窗口口径不能只按试样面上的最大光斑直径决定。

窗口材料、镀膜、厚度和入射角需同时适配980 nm激光与1.4～1.8 μm高温测温通道，并校核吸收、温升、热应力及真空密封。方案优先考虑激光近法线入射，同时评估窗口与试样的回返光，配置相应隔离、吸收和封闭防护结构。

如需室温～1000℃全程非接触测温，应增加低温红外通道并重新匹配窗口和镜面的工作波段，必要时设置独立适配窗口。普通可见光玻璃不能默认透过长波红外；这一变更还需重新验证最小视场和全温区精度，不能仅通过修改软件量程实现。

八、温度程序、功率限幅与试验记录

控制链为“温度程序 → 反馈源选择 → 温差计算 → PID与前馈 → 光斑功率限幅 → 激光输出 → 试样响应”。控制器按试样、温区和光斑直径调用参数，设置积分抗饱和、功率变化率限制与接近目标温度时的减速调节。

热设计应以吸收功率覆盖试样升温需求、辐射损失及夹持导热损失为依据。真空并不意味着没有散热，1000 W初选热源能否实现规定升温速度，仍需结合吸收率、质量、比热、光路效率和实际边界核算，并以代表试样实测确认。

• 运行显示：设定与实测温度、反馈源、红外信号有效性、功率、光斑直径和联锁状态。
• 配方设置：升温斜率、目标温度、保温时间、功率上下限和分段控制参数，并记录修改。
• 过程数据：温度—时间、功率—时间曲线，反馈切换事件与联锁事件。
• 追溯信息：试样编号、材料、尺寸、表面状态、夹持方式、真空度、窗口和标定版本。

九、联锁与运行流程

原方案采用封闭光路、硬件关断优先和异常失效关断的设计思路。光机箱关闭、真空状态、冷却、测温有效性和输出量程均满足条件后才允许出光。急停、开盖、反馈丢失、超量程、信号不足、超温、调斑状态不明、冷却故障或真空异常时，撤销激光使能并关闭快门，故障消除后由人员复位。

1. 安装试样，确认低温测点、窗口、光路及接口，建立约定真空状态。
2. 停光设置所需直径，调用对应标定、反馈和功率参数。
3. 低功率检查光斑位置与反馈有效性，再启动温度程序。
4. 低温通道闭环升温；在两路读数一致且红外连续有效时平滑切换。
5. 达到目标温度后进入保温，记录稳态偏差及过程数据。
6. 结束时关闭激光并保留必要冷却；异常时按联锁逻辑停机。

十、设计确认与验证重点

实施前应确定试样材料和热物性、目标真空度、夹持导热边界、观察窗参数、最小与最大光斑的功率范围、测温通道切换条件及稳态判据。原方案中的工作距离、窗口口径和热源功率为初步设计输入，需要按实际装置复核。

验证应围绕代表试样展开：逐档确认光斑尺寸与中心位置；核验全光路测温误差和Φ1 mm视场；测量实际升温速率；记录反馈切换时的温度连续性；评价稳态偏差、动态超调与整定时间，并验证各项联锁动作。网页所列目标不能替代这些实测证据。

十一、光机箱结构、接口与维护设计

外置一体化光机箱不仅用于容纳设备，还承担加热光轴和测温光轴的共同机械基准。激光输出头、倍率组件、折转镜与红外测温仪分别设置调节和锁紧机构，使初始对准、光斑换档及维护复装均有可追溯的位置参考。靠近观察窗的组件应关注温升及局部变形，必要冷却条件按实际热负荷确定。

十二、分档光斑的标定与参数绑定

光斑直径改变，会同时改变局部功率密度、热响应速度与测温对准要求。方案将光斑档位视为一组完整的运行条件：不仅记录倍率位置，还绑定实测直径、中心坐标、对应测温视场、标定参数及允许功率。以下为依据原方案整理的实施检查顺序，具体测量方法和容差由项目标定规程确定。

1. 确定目标面：依据试样安装基准和实际窗口位置建立光学几何关系，明确工作距离与观察方向。
2. 停光调整：选择倍率档位并完成微调；调节期间保持禁止出光状态。
3. 核对光束通道：检查窗口、法兰、支架及夹具是否侵入该档位的光束包络，确认测温镜位于主光束之外。
4. 测量光斑：记录该档位的实测直径、中心坐标与对应光学位置。原方案未规定直径定义、均匀性或容差，需在标定规程中明确。
5. 匹配测温：使用定位辅助或标定靶，确认红外视场落在目标加热区；最小光斑需单独核验有效视场。
6. 绑定功率与配方：配置该档位允许的功率范围和低功率启动参数，并关联材料、窗口与测温标定版本。
7. 复现检查：换档后返回原档位，检查位置、视场和调用参数的一致性，记录偏移及重新对准情况。

小光斑工况不仅需要限制最大输出，也需要关注激光器的最低稳定输出。即使额定功率满足大光斑升温需求，如果低功率调节范围不能适应小热容量试样，仍可能出现超调或调节不连续。原方案因此将最低稳定输出和最大可用功率同时列为热负荷校核内容。

十三、测温误差预算与反馈切换核验

对于系统级稳态偏差目标，测温链路和控制链路需要共同评价。某一传感器单独满足标称精度，并不能证明经窗口和反射镜后的目标区温度准确。下表按原方案归纳需要纳入的误差来源；它不是已完成的精度分配表，不为各项虚设误差额度。

切换核验需要同时观察两路读数、红外连续有效性和切换事件。带回差的阈值用于避免交接区频繁来回切换，但阈值数值、有效持续时间及两路允许差值均未在原方案中指定，应在代表试样验证后写入配方。信号失效时按联锁关断，不自动转为无反馈加热。

十四、建议验证矩阵与验收证据

以下矩阵为依据方案目标整理的项目验证框架。验收前需约定代表材料、试样尺寸、夹持方式、真空状态、目标温度、光斑档位和数据处理方法，再开展测试；不能把单个条件下的结果外推为全部试样和全部光斑的性能。

十五、项目输入资料与建议交付清单

设计输入：试样材料、质量及尺寸，表面处理与允许热作用区，夹持结构，目标真空度，窗口材质、镀膜、厚度和有效口径，目标温度程序，既有电气馈通、电源、冷却及上位系统接口。原方案未给出真空度数值、固定窗口材料、仪器型号或统一反馈切换温度，这些项目应按实际需求选定。

建议形成的交付资料：系统布置与光路图、机械接口表、光斑档位标定表、测温链路及误差预算、代表试样验证记录、温度与功率配方、反馈切换参数、联锁逻辑与检查记录、原始数据及导出说明、光学组件维护和复装复核要求。此清单属于网页工程整理建议，具体供货与交付范围以项目约定为准。

方案特点：以激光直射与独立红外折转光路兼顾加热和测温，以低温接触—高温红外衔接覆盖目标温区，再通过光斑、标定和功率上限绑定，将小区域高热流加载纳入可记录、可复核的闭环流程。

资料来源：陕西库赫曜能科技有限公司《真空环境激光加热与红外测温系统技术方案》，文档封面V1.3，2026年9月。两张结构图取自用户提供的原方案，均为设计示意。网页整理日期：2026年9月17日。
