微正压气氛高温力学试验炉技术方案案例

01 项目背景与试验需求

该方案面向万能材料试验机配套应用，使试样能够在高温及氮气、氩气等保护气氛条件下开展拉伸、压缩及相关力学试验。高温炉安装于试验机加载区域，上下加载杆沿炉体中心轴线贯穿，试样放置在陶瓷气氛管内部的有效高温区。设备需要同时处理温场稳定、保护气体连续置换、加载杆运动密封和试样装拆空间四类问题。

方案原有安装空间约为宽260 mm、高300 mm，难以同时容纳保温层、有效加热段、端部密封和波纹管。因此，设计以温场与气氛性能确定炉体尺寸，再对试验机横梁间距、夹具连接长度及安装附件进行适配。该设备属于高温保护气氛附件，试验主载荷仍通过试验机、加载杆、夹具和试样传递。

02 总体结构与系统分工

系统由可开启或分体式加热炉体、耐高温陶瓷气氛管、上下密封法兰、低轴向刚度金属波纹管、内部控温热电偶、独立控制单元和保护单元组成。炉体中心与试验机加载轴线重合，电阻丝在陶瓷管外围形成环形辐射加热场，气氛管内部形成独立的试样保护空间。

热、电、气、力各部分分工明确：电阻丝向炉管及试样区域供热；陶瓷管隔离保护气体与炉衬、加热元件；法兰和波纹管维持加载杆运动过程中的气氛边界；热电偶提供内部反馈；试验机负责主载荷施加及力学测量。炉体由独立支撑或附件安装结构定位，避免将其用作试验受力支座。

03 主要设计参数与口径说明

04 炉体保温与电阻丝辐射加热

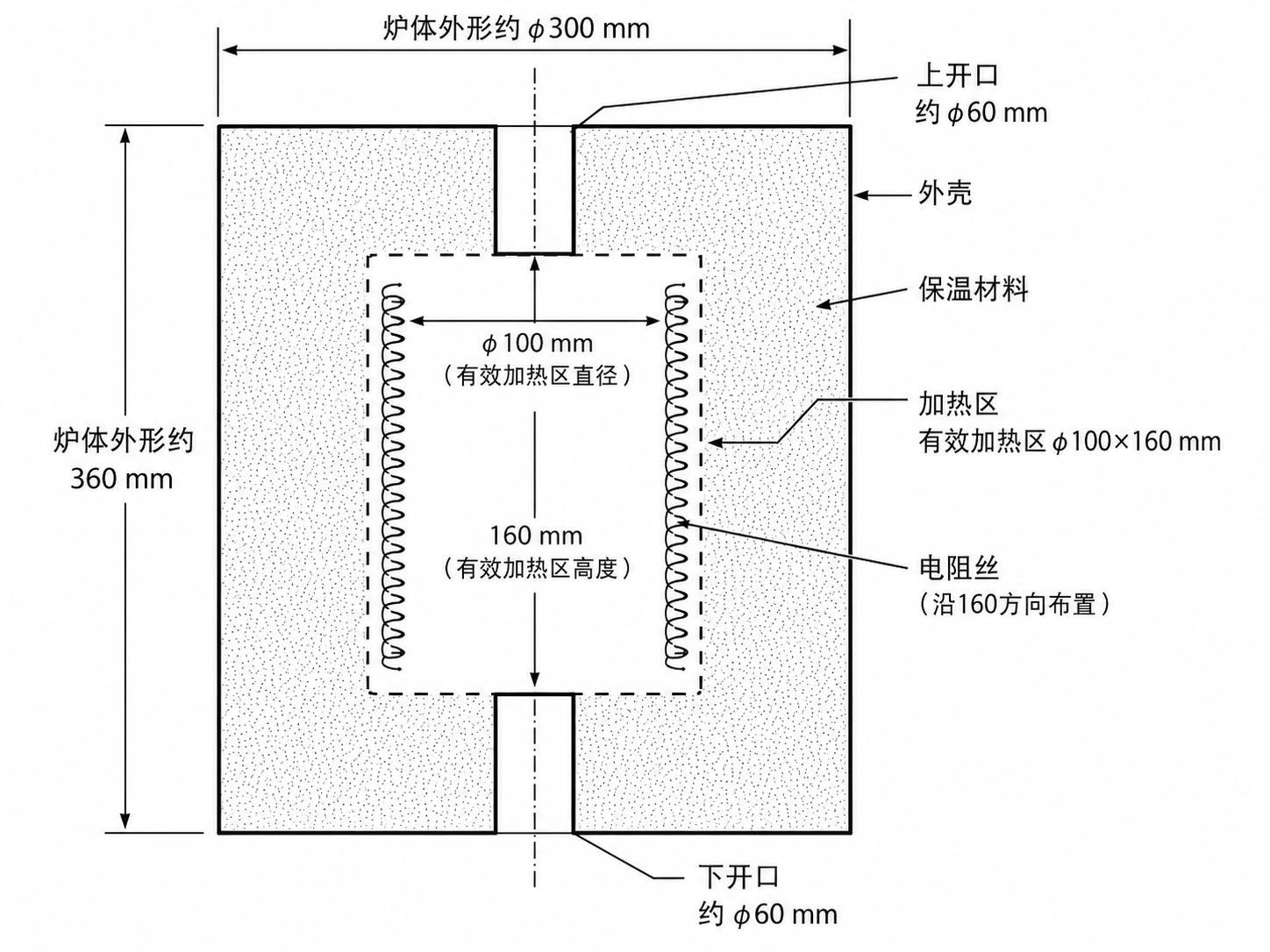

炉体由金属外壳、轻质耐高温保温层、耐火绝缘支撑件和电阻丝加热层组成。约Φ300 mm的主体直径为径向保温、陶瓷管、加热元件和测温结构预留空间。可开启或分体式结构便于在加载杆及气氛管已经安装的情况下装配和维护，降低更换炉体部件对加载链的影响。

电阻丝沿陶瓷管外周均匀布置，在约160 mm的实际加热段内形成环形加热场，并在有效区上下考虑热补偿。升温阶段可输出较高功率，接近目标温度后由PID调节输出。实际功率需要结合试样和夹具热容量、加载杆导热、保温损失及持续保温时间确定，不能仅凭额定温度推定升温能力。

05 有效温区与加载杆导热影响

上下Φ35 mm金属加载杆贯穿高温区，会形成明显的轴向导热通道。加热丝长度达到160 mm，并不意味着整个160 mm范围已经具备相同温度。方案通过延长加热段、端部热补偿、保温优化以及温场实测调试，争取实现100 mm高度范围的有效高温使用能力。

建议在实际或具有代表性的加载杆、夹具和气流条件下布置中心及上下端测点，比较稳定保温时的温度分布，并保留升温和保温曲线。空炉测试与装夹状态测试应分别记录。原文没有给出均温性允许偏差、控温波动值及具体升温速率，本案例不将其补写为已达到的性能指标。

06 陶瓷气氛管及热膨胀过渡

陶瓷管优先采用高纯氧化铝或性能相当的耐高温绝缘材料，内部作为独立保护气氛工作腔。管内净空间需要同时容纳加载杆、试样、夹具及沿壁布置的热电偶，还需为装拆和加载运动留出间隙。因此，内径选型应以最大夹具外形及运动包络为依据，而非仅比较加载杆直径。

陶瓷管两端通过金属密封法兰连接，过渡结构需吸收陶瓷与金属之间的热膨胀差异，避免刚性夹紧引起陶瓷受力。密封结构的实际温度取决于端部位置、热传导和保温配置，密封材料与紧固方式应在详细设计中校核。气氛管将保护气体与电阻丝、炉衬隔离，有助于减少气流对加热元件的直接扰动。

07 内部测温与闭环控制

控温热电偶由法兰上的独立密封接口引入，沿陶瓷管内壁延伸，测量端置于有效高温区高度中心附近。该布置避免在陶瓷管中部开径向孔，同时需要避开加载杆、试样及全加载行程，防止运动接触或护套变形。

方案建议采用满足工作温度和持续使用要求的N型或K型铠装热电偶，具体护套、直径及温度适用性仍需选型确认。控制系统以内部测点作为PID主要反馈，实时显示温度并调节加热功率。该测点反映试样附近环境温度，不能自动等同于试样本体的每一处温度；需要时可通过附加测点验证试样与环境之间的温差及保温等待时间。

08 微正压气氛与连续置换

氮气或氩气从现场气源经减压阀、流量计进入下部法兰，再自下而上通过试样有效高温区，从上部法兰排出。进口流量与出口排气阻力共同决定腔内状态，微正压用于降低外部空气倒灌的可能性，不用于向试样施加显著压力载荷。

方案建议设置减压阀、进气流量计及手动排阀，排气引至安全位置。具体工作压差、置换流量、允许泄漏量及氧含量目标在原文中未量化，应结合材料敏感性与现场条件确认。调试时需同时观察气流对温场的影响，避免仅追求大流量而增加热损失。出口排气应保持畅通，气氛管和动态密封不能未经核定作为承压试验容器使用。

09 加载力链与波纹管动态密封

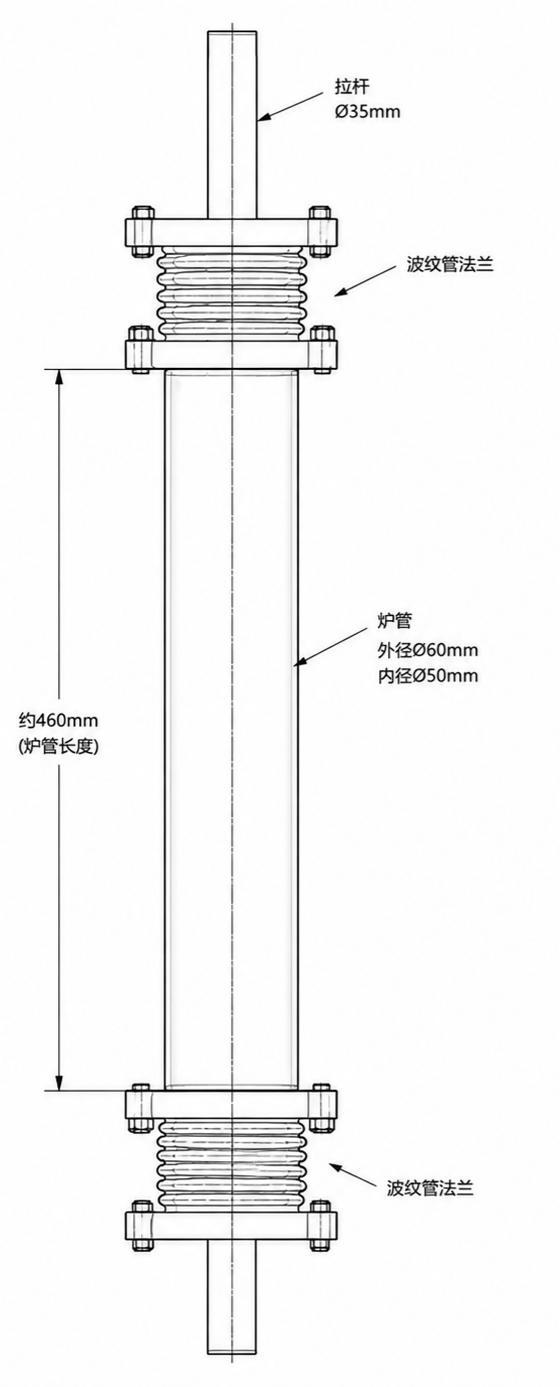

上下加载杆通过法兰与波纹管连接，杆端需要预留适配接口。波纹管另一端固定于气氛管的金属法兰，通过弹性变形补偿加载杆轴向位移。方案优先考虑薄壁、低轴向刚度及较小有效面积的结构，并控制自由长度、预压缩量与有效工作行程，上下尽量对称布置。

低刚度和对称布置有利于减小附加力，但不能据此认定其对力学测量完全没有影响。建议在安装确认时检查波纹管恢复力、微正压作用产生的轴向附加力及全行程运动阻力，尤其关注小载荷试验。炉体、陶瓷管、法兰和加载杆应围绕同一加载轴线装配，避免偏心、侧向接触及运动卡滞。

10 安装空间及试验机接口

约Φ300 mm×360 mm仅是炉体主体尺寸。上下法兰、波纹管、加载杆过渡件和维护操作还会占用高度，因此方案建议有效安装高度不小于760 mm，横向净空间不小于350 mm，条件允许时按约400 mm预留。空间核对还应覆盖炉体开启方向、气路接头、测温引线及保温外壳与试验机附件之间的距离。

双方确认时应提供试验机上下夹头或横梁的最小与最大间距、加载杆端部连接图、最大加载位移、夹具外形、炉体支撑位置及装样路径。应在实际试验位置和行程端点分别检查干涉，避免静态安装可行但运动时波纹管压缩到底或夹具碰触气氛管。

11 控制功能与安全保护

炉体控制系统与万能试验机主控制系统保持功能独立，承担内部温度采集、设定、PID调节和功率控制。方案列出独立超温切断、热电偶断线或异常保护，以及加热回路过流、短路、漏电保护；参数汇总还提出气氛异常和急停保护。

详细设计需进一步明确各保护的检测信号、动作阈值、输出切断方式及复位条件，特别是主控测温异常时独立超温保护能否有效动作。气氛异常的判定方式需结合实际压力或流量检测配置落实，不能把未配置的传感功能视为现有能力。试验机与加热系统若需要互锁，应另行确认接口及故障状态下的动作逻辑。

12 建议调试与试验流程

1. 安装核对：确认炉体独立支撑、加载同轴度、法兰连接、陶瓷管状态及波纹管可用行程。
2. 冷态检查：检查电气保护与热电偶信号，验证气路流向、密封状态和出口畅通，进行低速全行程干涉检查。
3. 气氛置换：根据约定流量与判据进行保护气体置换，确认状态后进入升温阶段。
4. 升温保温：按确认热程序升温，观察内部测点、上下温差与功率变化，达到试验规定的稳定条件后加载。
5. 试验记录：同步关联温度、力、位移及气氛状态，记录异常事件与中断原因；同步方法由最终系统接口确定。
6. 降温与维护：按材料和设备要求完成冷却及气氛维持，达到允许操作条件后拆卸试样，并检查密封件与陶瓷管。

以上为依据方案结构整理的工程流程建议，具体等待时间、温度阈值和气氛判据需在操作规程中确定。

13 验证项目与资料交付建议

建议最终交付资料包括确认后的总装与接口图、统一参数表、气路图、电气及保护逻辑说明、热电偶布置图、温场测试记录、调试记录、操作维护说明和易损件清单。原文尚未规定所有验收限值，表内项目作为双方技术协议的完善建议，不表示已完成相应测试。

14 方案价值与实施边界

本方案以电阻丝环形辐射加热、陶瓷管独立气氛腔、内部中心热电偶反馈和上下低刚度波纹管密封为核心，将高温环境与试验机加载空间进行协同设计。其重点在于为温场、密封和维护预留合理结构尺寸，并通过多点温场验证及运动接口核对，使设备在真实装夹工况下具备明确的使用边界。

开展后续设计前，应首先统一有效温区、陶瓷管内径和装机功率口径，再确认试验机接口、试样夹具、加载行程、热程序、连续工作时间以及气氛质量要求。最终性能以双方确认的技术文件及实测验收结果为准。

资料来源：西安骛豚试验科技有限公司《微正压气氛高温力学试验炉》，2026年8月11日。配图为原文结构示意，非设备交付实拍。
