01 项目需求与应用场景
本方案面向材料与样件的冷热疲劳循环试验，通过快速加热与受控冷却交替作用，在连续热循环中考察样件对温度变化的适应情况。设备围绕直径约50 mm、高度约100 mm的单件圆柱样件开展适配设计，样件直接放置在炉膛有效区域内，不配置机械加载系统。
目标工况为样件温度在300～700℃范围内重复变化，单个完整加热与冷却周期约10 s。升温段希望尽量接近直线，降温段按连续曲线逐步下降。系统因此需要协调热源输出、冷却气流、测温响应及程序切换，不能仅以炉内达到某个温度判断循环能力。
02 目标曲线与周期定义

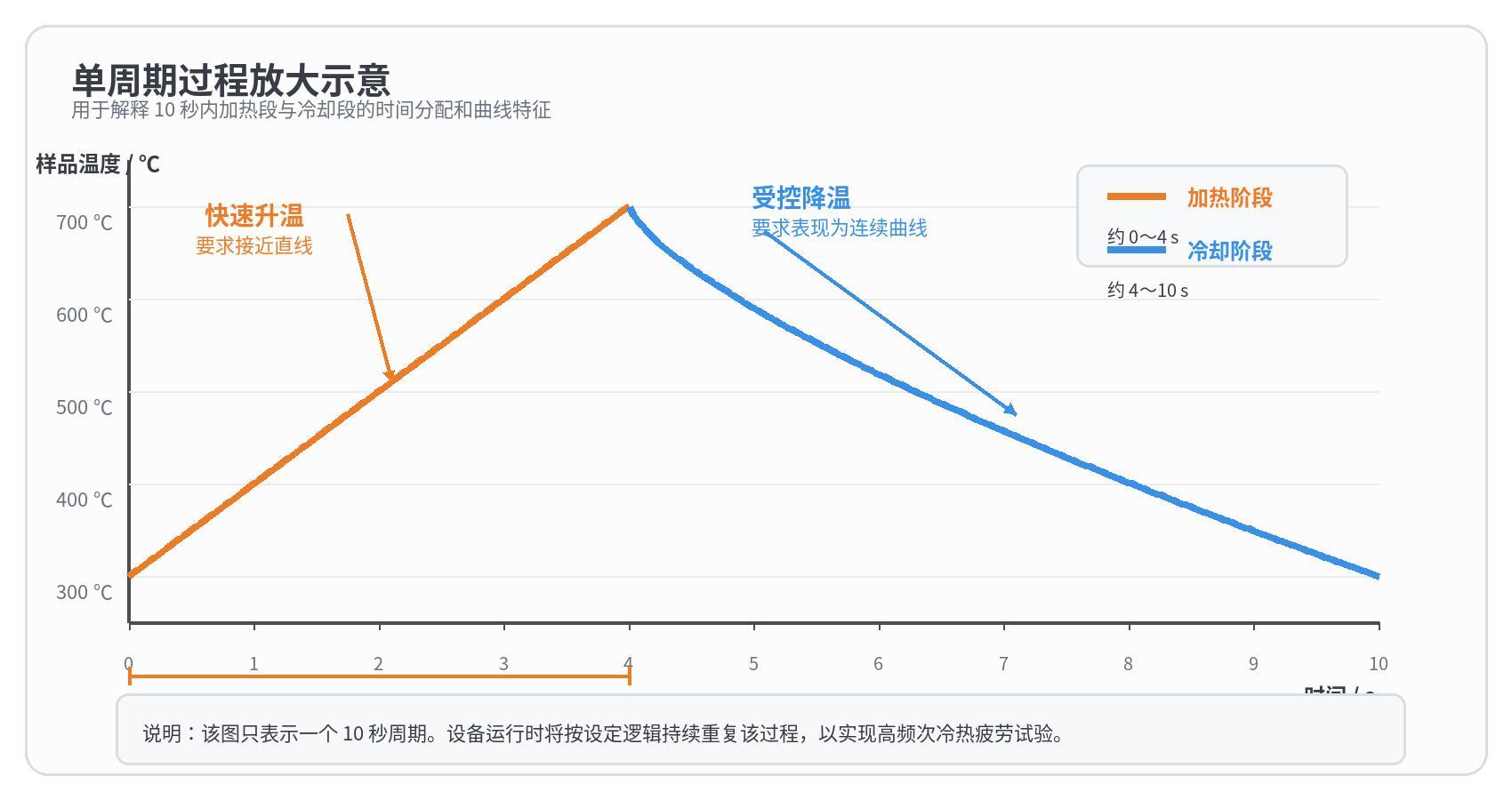

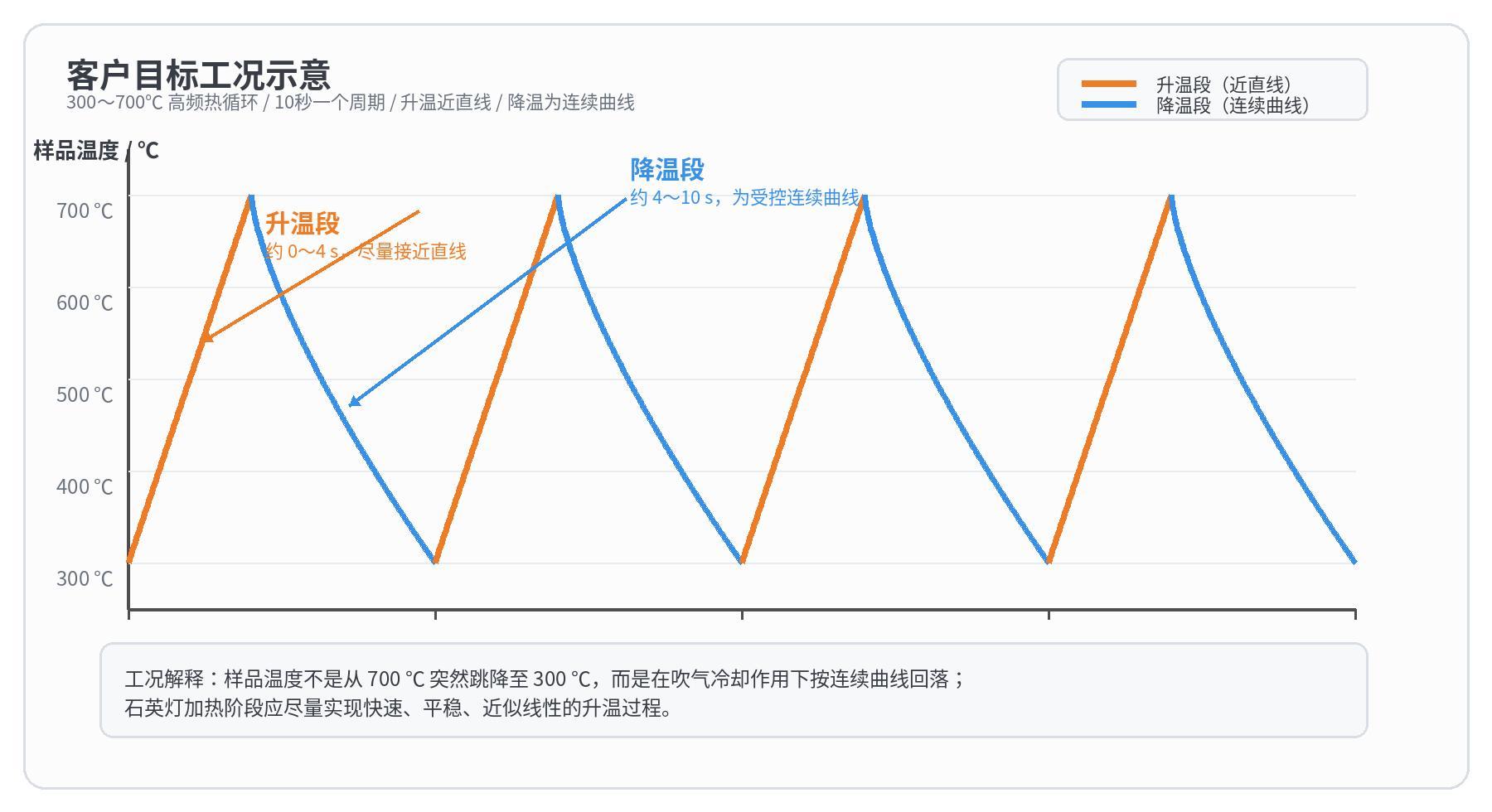

原方案的目标工况图展示连续升降温过程，单周期放大图以约0～4 s升温、约4～10 s降温作说明。这一时间分配属于示意，并不是已测得的样件响应，也不是固定的最终配方。后续需约定每个周期的起止点、上下限允许偏差、是否设置停留段以及超时处理方式。
若按图示4 s内完成400℃温升计算，平均升温速率约为100℃/s；按6 s降温计算，平均降温速率约为66.7℃/s。这仅是由目标时间与温差推算的工况强度，不能作为设备已经达到的性能。受控降温曲线本身并非恒定斜率，需要依据样件实际热响应调节吹气过程。
03 系统构成与工作分工

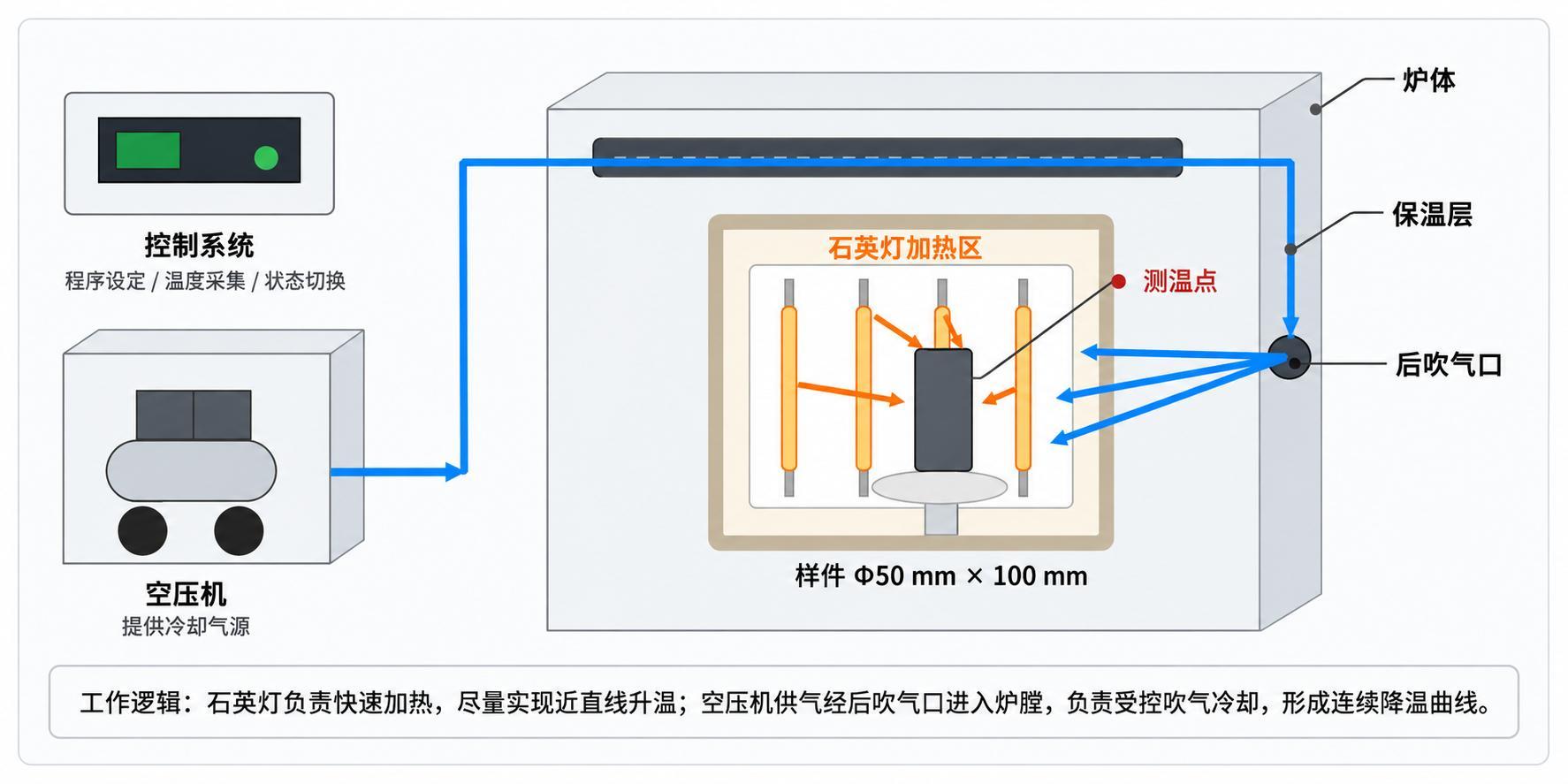

系统采用石英灯快速辐射加热、压缩空气吹气冷却与程序控制相结合的路线，主要由箱式加热炉、温度采集与控制系统、外接空压机和冷却气路组成。石英灯负责向样件表面输入辐射热量，冷却空气从炉体后方接口进入炉腔，控制单元根据温度反馈与设定程序协调两种状态。

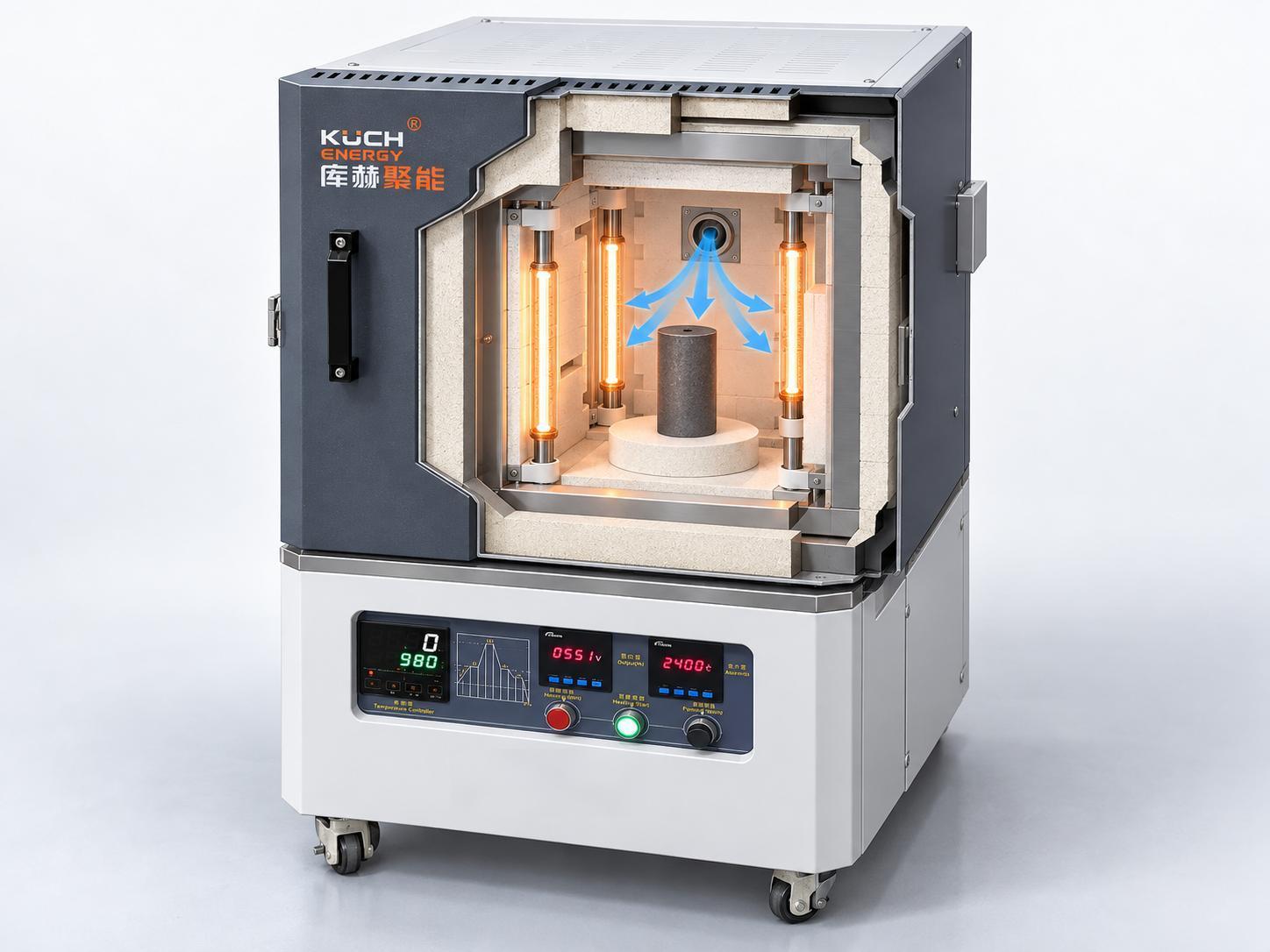

样件置于炉膛中心，周围布置灯管与支撑结构。设计重点在于让辐射热源和冷却气流有效作用于样件，同时避免支撑遮挡、局部过热或冷却不均。该方案聚焦无外加机械载荷的热循环，不包含试验机力控、拉伸或压缩加载功能。
04 初步技术参数
| 项目 | 原方案信息 | 确认边界 |
|---|---|---|
| 试验对象 | 单件圆柱样件，约Φ50 mm×100 mm | 材料、质量、实心或空心结构待明确 |
| 温度范围 | 300～700℃ | 需确定控制测点及上下限容差 |
| 周期 | 约10 s/周期，可重复运行 | 需经代表样件实测；连续运行时长待约定 |
| 升温与降温 | 升温尽量线性，降温为连续受控曲线 | 曲线偏差与判定方法待确认 |
| 热源 | 石英灯，初步3～4根 | 单灯功率、总功率和灯管间距待选型 |
| 冷却 | 外接空压机，经后吹气口进入炉腔 | 压力、流量、气源能力与气路尺寸待匹配 |
| 测温 | 热电偶优先 | 型号、安装方式和动态响应待验证 |
| 控制 | 程序循环、温度采集、状态显示及基本报警 | 数据记录、通讯、历史查询为可扩展功能 |
| 机械加载 | 不配置 | 样件直接支撑于炉膛有效区域 |
05 箱式结构与功能布局

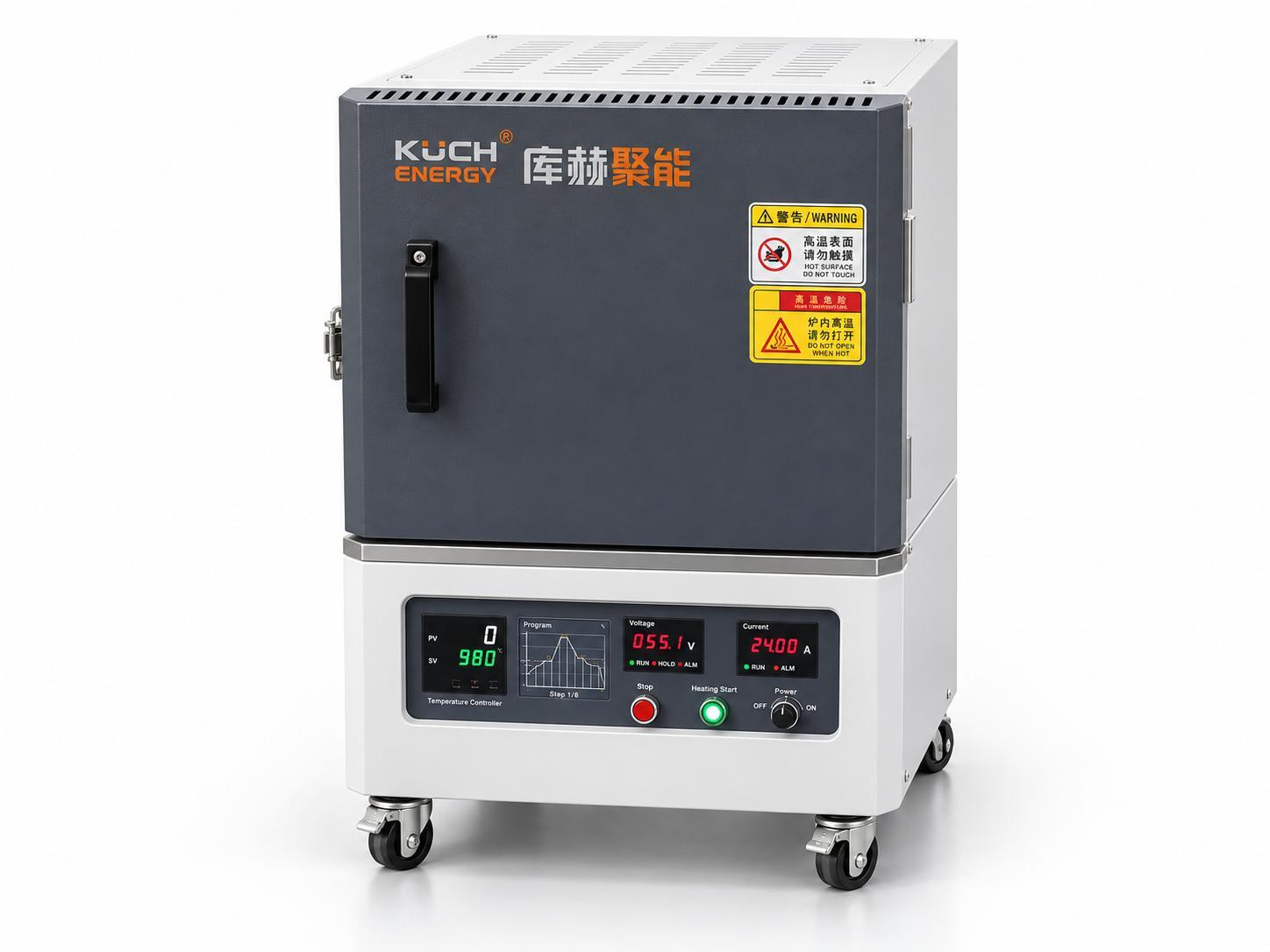

设备采用紧凑立式箱式布局，上部为热工试验区域，下部集成温度控制模块和电气元件，前部面板供参数设定、状态查看及启停操作，侧面和后部预留电源、测温与冷却气路接口。结构设计同时考虑实验室安装、操作便利性及部件维护。
炉腔外周布置保温层以减少热损失，但高频循环还需要兼顾冷却阶段的排热通道。炉膛空间、灯管与样件间距、保温厚度和支撑形式应综合确定。最终尺寸、设备重量及安装电源条件在原文中未给出，不宜由效果图推定。
06 石英灯快速辐射加热
石英灯热源启动较快、热惯性较小，便于调节热输出，方案建议以3～4根灯管围绕试验区布置。加热阶段通过辐射向样件表面供能，灯管数量、位置、有效辐射长度和支撑遮挡共同影响表面受热分布。
热源响应快并不等于整个样件能够同步快速升温。样件的吸收特性、热容量、内部导热以及环境散热都会影响实际曲线。详细设计应根据代表样件核定所需热量和有效吸收功率，再选择灯管功率及调节方式。原方案未提供总装机功率，因此本案例仅保留3～4根的初步数量建议。
07 后吹气冷却与气源匹配

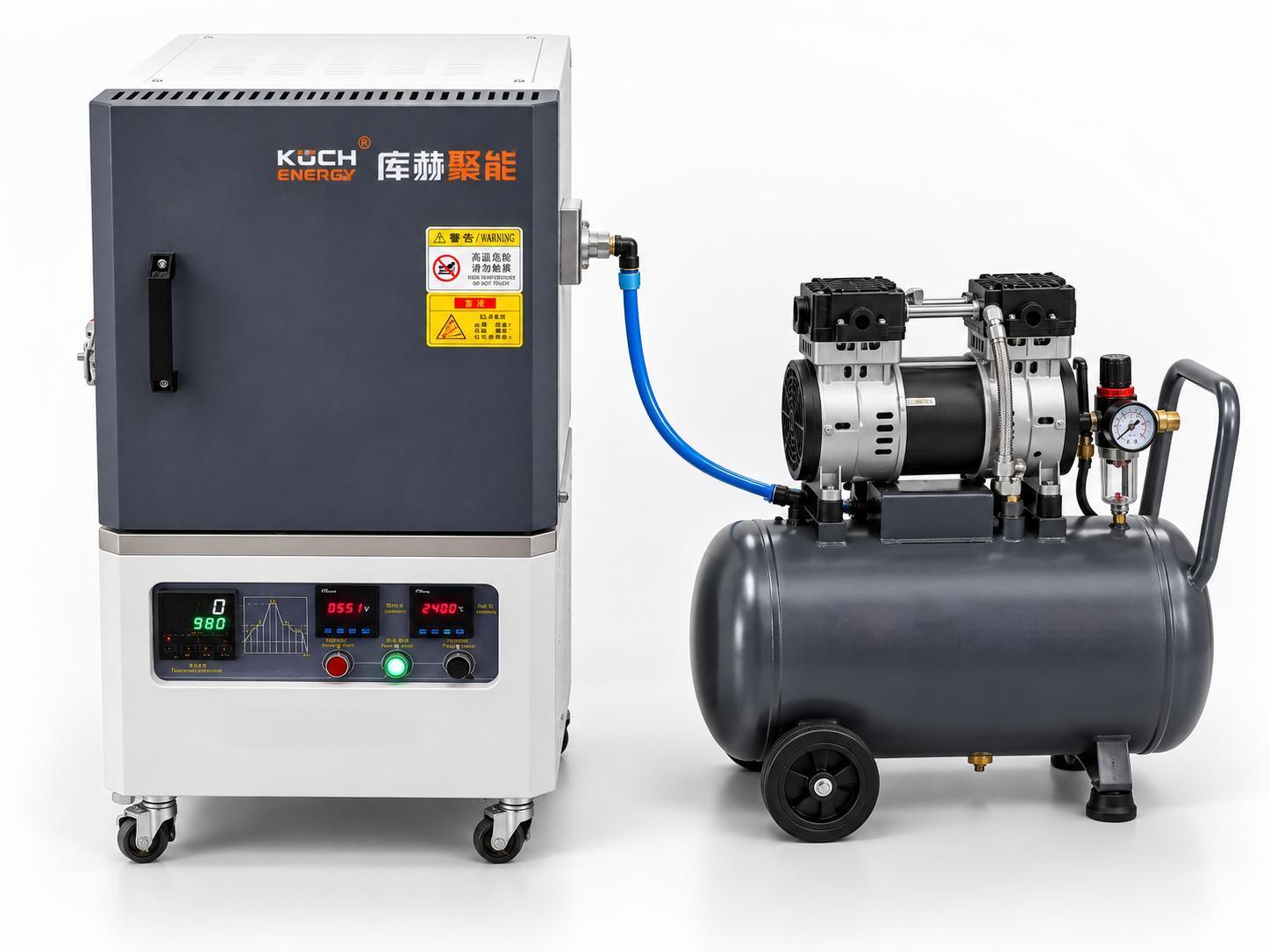

冷却气路由空压机、过滤减压组件、连接管路及炉体后吹气口构成。压缩空气经过过滤与压力调节后进入炉腔，作用于样件区域，带走热量。控制系统通过冷却启停、吹气强度和作用时序，争取形成连续受控的降温过程。
气源选型需关注持续供气能力和循环运行时的压力恢复，不能仅依据空压机储气罐外观确定。喷口位置和气流覆盖范围影响样件迎风侧与背风侧的温差，调试时需同时检查局部冷却及整体降温效果。气流对灯管、支撑和测温点的影响也需纳入布置验证。
08 测温位置与动态响应
原方案优先采用热电偶，在炉腔关键位置或样件附近监测温度，为程序切换提供依据。对于约10 s的目标周期，应特别核查传感器时间响应、测点固定方式及采集处理延迟，防止测量滞后导致过冲或切换时刻偏移。
炉腔温度、样件附近温度、样件表面温度和内部温度具有不同含义。验收前应明确目标曲线对应哪一个测点；若试验关心样件本体的热疲劳，就需用适当测点验证样件实际变化。直接受灯光照射或冷气冲刷的热电偶可能与样件表现不同，应在安装与对比测试中评估。
09 自动循环及状态切换
运行前设定温度上下限、循环时间、循环次数和相关参数。启动后进入加热状态，达到上限时转入冷却，灯管停止加热或降低输出，冷却气路开启；到达下限后再次进入加热，按设定次数或连续模式重复。
原方案同时提出温度触发切换与约10 s周期目标。实际样件若未能在期望时间内达到上下限，控制逻辑需要有明确处理规则，例如记录超时、报警或终止，而不能仅按计时器切换后仍将其计为合格循环。循环有效性、温度窗口与超时阈值应在技术确认时约定。
10 升温线性与降温曲线调试
升温段需通过功率调节使温度尽量跟随目标斜率，避免大功率持续输出导致接近上限时明显过冲。降温段则结合空气流量、压力和启停时序匹配连续曲线，不能简单将阀门全开视为完成受控降温。
建议先分开验证单次加热和冷却能力，再开展完整循环调试，最后考察多周期运行中的热积累与曲线漂移。炉衬、支撑和样件在初始阶段与热稳定阶段的状态不同，不能只用首个循环代表连续运行性能。具体调节参数需结合样件材料、结构与实测曲线确定。
11 运行记录与可扩展功能
原文基础控制功能包括参数设定、温度采集、加热与冷却切换、运行状态显示和基本报警；数据记录、通讯接口及历史查询被列为后续可扩展内容。因此，本案例不将数据导出或上位机通讯写为已配置功能。
若需要形成可追溯的疲劳试验记录，建议在配置阶段明确时间戳、温度、功率指令、冷却状态、循环计数及报警事件的保存要求。采样频率应根据最快变化段和传感器有效带宽确定，原方案没有指定频率。曲线记录还应关联样件编号、测点位置、配方及中断原因，以便比较不同批次。
12 调试、保护与验证建议
以下项目为针对该方案补充的工程确认建议，原文仅笼统列出基本报警保护，具体器件、阈值及动作逻辑仍需落实到详细设计。
| 项目 | 建议核验内容 | 记录重点 |
|---|---|---|
| 温度测量 | 校核测点、动态响应及样件与附近温度差异 | 安装位置、传感器信息、对比曲线 |
| 单周期性能 | 检查上下限、周期、过冲及曲线形态 | 原始曲线与双方确认的判定条件 |
| 连续循环 | 比较初始及热稳定阶段，检查循环间漂移 | 总次数、有效次数、中断及变化趋势 |
| 气源能力 | 检查连续供气、压力恢复及冷却覆盖 | 运行压力、流量和样件降温表现 |
| 异常保护 | 确认超温、测温失效、气源异常和急停等处置 | 触发条件、停止输出、冷却与复位逻辑 |
连续运行时长、合格循环数量、温度偏差和线性评价方式需事先约定。异常停机后的冷却策略应结合设备热状态确认，避免在失去有效测温或冷却条件时继续自动循环。
13 实施输入与交付确认
详细设计前需提供样件材料、质量、实心或空心结构、表面状态及允许测温方式，并明确试验关注表面还是内部温度、循环次数、允许温差和降温曲线形态。现场还需确认供电、空压机供气能力、安装空间、排热和维护条件。
建议最终确认资料包括系统布局、炉膛与灯管布置图、气路图、测温布置、程序状态说明、统一参数表及代表样件调试记录。若选配数据记录与通讯，应明确格式和接口。原文未给出设备外形尺寸、额定功率、气源压力流量或实际寿命数据，应由后续选型与测试补充。
14 方案价值与适用边界
该方案将快速辐射供热、后吹气受控冷却和程序自动循环集成于箱式平台，适用于围绕单件样件开展无机械加载的冷热疲劳方法开发。其工程重点在于协调热源响应与样件实际温度变化，并使连续循环中的曲线具有可比较性。
300～700℃、约10 s周期以及3～4根灯管共同构成当前方案的设计起点。最终能否实现目标，需要以代表样件、明确测点和约定的判定条件进行实测确认，再据此优化功率、气路与控制参数。
资料来源：陕西库赫聚能科技有限公司《冷热疲劳石英灯快速循环试验系统技术方案》，2026年9月。配图为原方案效果、结构及目标曲线示意。
