可视化主冷凝器研发与制造技术方案案例

01 研究背景与建设目标

冷凝传热与液滴成核、生长、合并、脱离以及液膜形成密切相关。仅记录蒸汽入口和冷却水出口温度，难以解释不同表面的传热差异。本项目拟将可视化观察、局部测温和稳定边界控制集成在同一主冷凝实验腔中，使表面形态与热性能数据能够对应。

首期建议采用水蒸气与可更换铜试样，先验证基准表面和完整测量链，再开展涂层、微结构或其他功能表面对比。项目目标是形成可用、可测、可维护、数据可追溯的实验平台。表面强化倍数或使用寿命需由具体材料与工况试验确定，不作为装置本身的保证值。

02 研发内容与供货边界

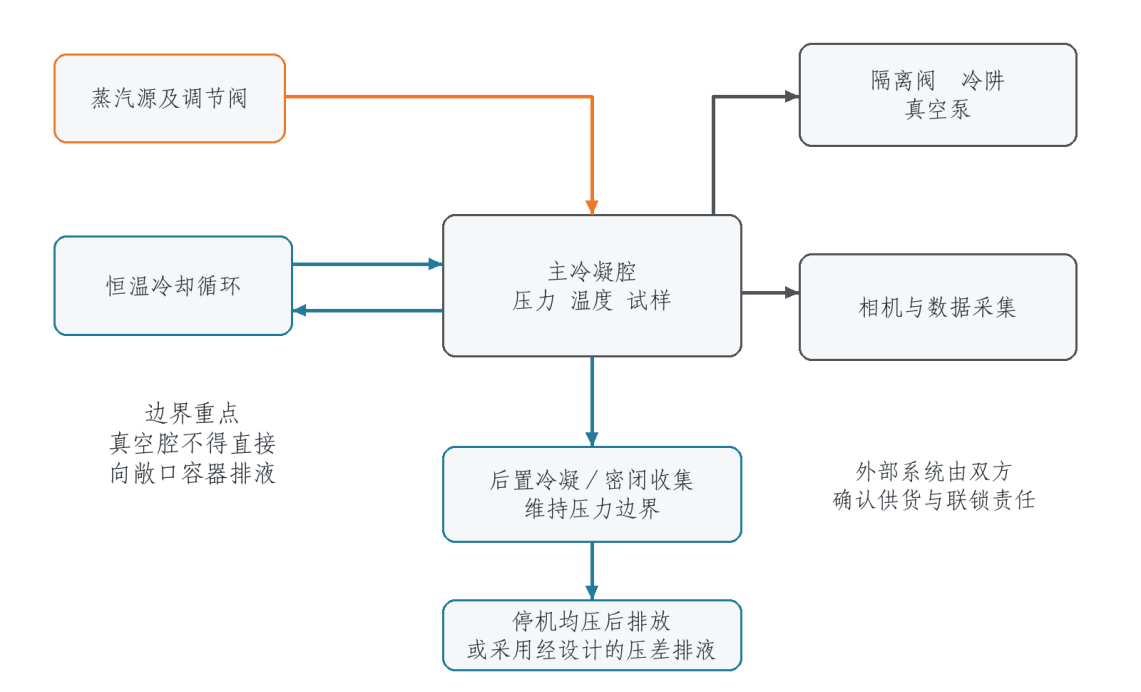

方案聚焦系统中部的主冷凝腔，包括壳体、端部结构、铜冷却组件、试样夹持、隔热密封、观察窗及测量接口。蒸汽发生器、真空泵、恒温冷却机、高速相机、后置冷凝器和数据采集系统可由客户或配套方提供，实际范围需要逐项写入技术协议。

外围设备即使不在供货清单内，其压力、温度、流量和保护能力仍直接影响主机设计。接口冻结需同时记录连接形式、能力范围与控制方式，避免主机制造完成后无法建立目标工况。

03 横向腔体与接口布局

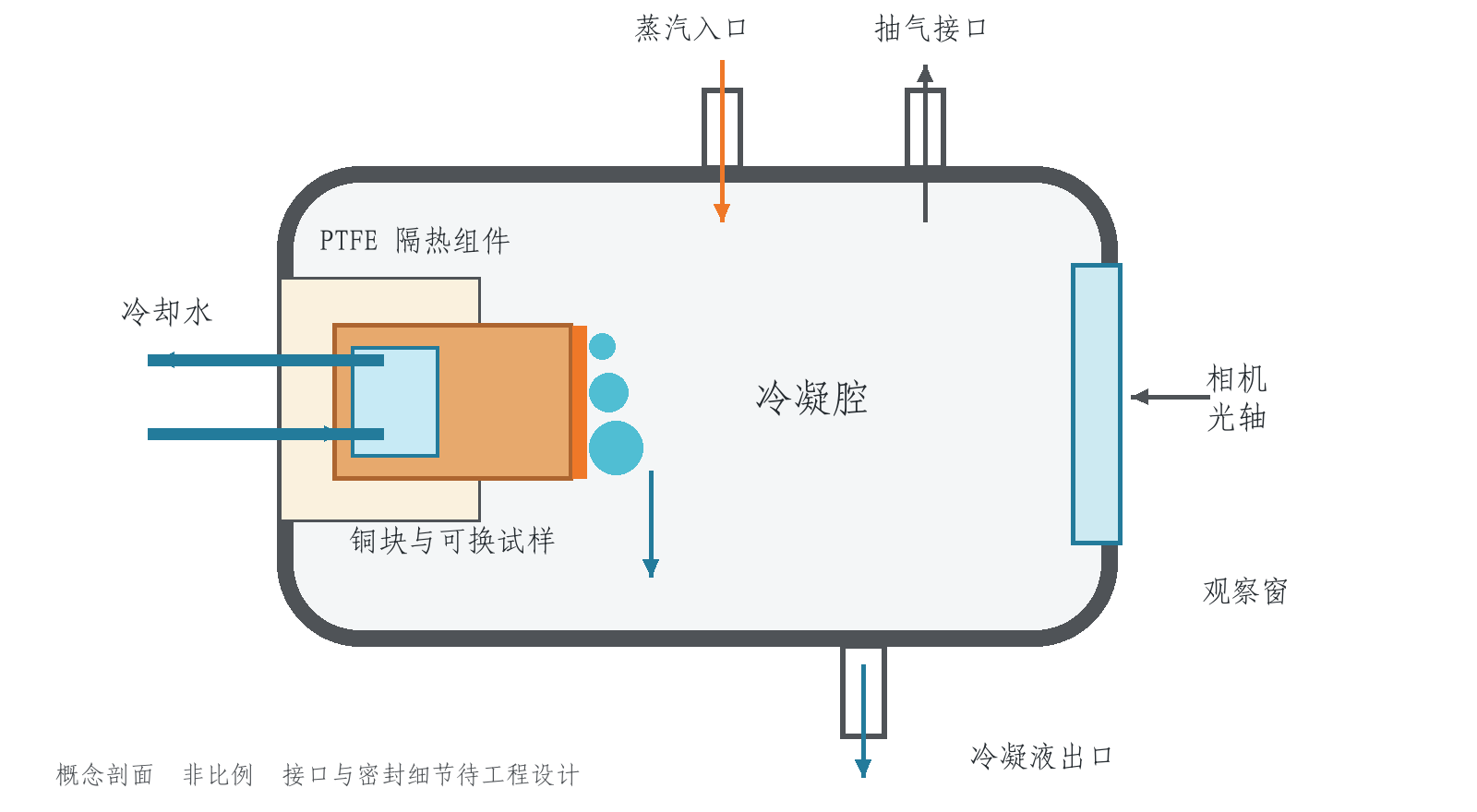

总体采用横向金属密闭腔体，左侧安装可拆卸铜冷却组件，试样表面朝向右侧观察窗；顶部布置进汽和抽气接口，底部最低点设置排液口。气相压力和温度测点应尽量代表试样附近状态，并避开入口射流及液滴直接冲刷。

几何设计从试样有效面积与镜头视野出发，依次确认试样至视窗距离、净通光口径、铜块长度、水侧流道、腔体内径与筒长，再检查端盖、螺栓、支座及装拆余量。顶部进汽设置导流或缓冲空间，排液路径避免积液台阶，真空支路考虑防液滴夹带。

04 铜冷却组件与可换试样

铜冷却块需要兼顾均匀导热、流道压降、可加工性和清洗便利性。方案提出比较钻孔流道加封堵、铣槽流道加盖板两种实现方式，最终随铜块尺寸和制造条件确定。冷却水流向应有利于充满流道和排出气泡，并通过实际结构校核。

试样采用统一定位台阶与轴向压紧结构，限定有效冷凝区域。接触面平整度、压紧方式及导热介质用量应记录并保持一致。采用独立薄片时，接触层热阻需要纳入表面温度反演；若以铜块端面直接作为基准面，可减少一个接触界面，但后续表面加工与更换方式应单独安排。

PTFE用于周边隔热和辅助定位，主要压力载荷由金属结构承担。冷却水侧与蒸汽侧建立独立密封边界，分别检漏并检查串漏。隔热件压缩、热膨胀和重复装拆变化都可能改变定位及接触状态，更换试样后应进行基准复核。

05 热负荷计算与冷却能力匹配

热工设计输入包括介质、蒸汽温压、拟测热流密度、试样有效面积以及水侧温度和可用流量。试样传热量按Q_s=q″A_s估算，水侧热量按Q_w=ṁ_wc_p,w(T_out−T_in)计算。冷却机还需承担外部漏热、泵热及管路吸热，不能只按试样负荷选型。

蒸汽总供给量不能全部视作试样凝结量，腔壁与后置冷凝器也会参与冷凝。热负荷与结构压差负荷应分别核算，实验热量较小并不能据此推定视窗或端盖受力较小。

06 轴向测温与热流反演

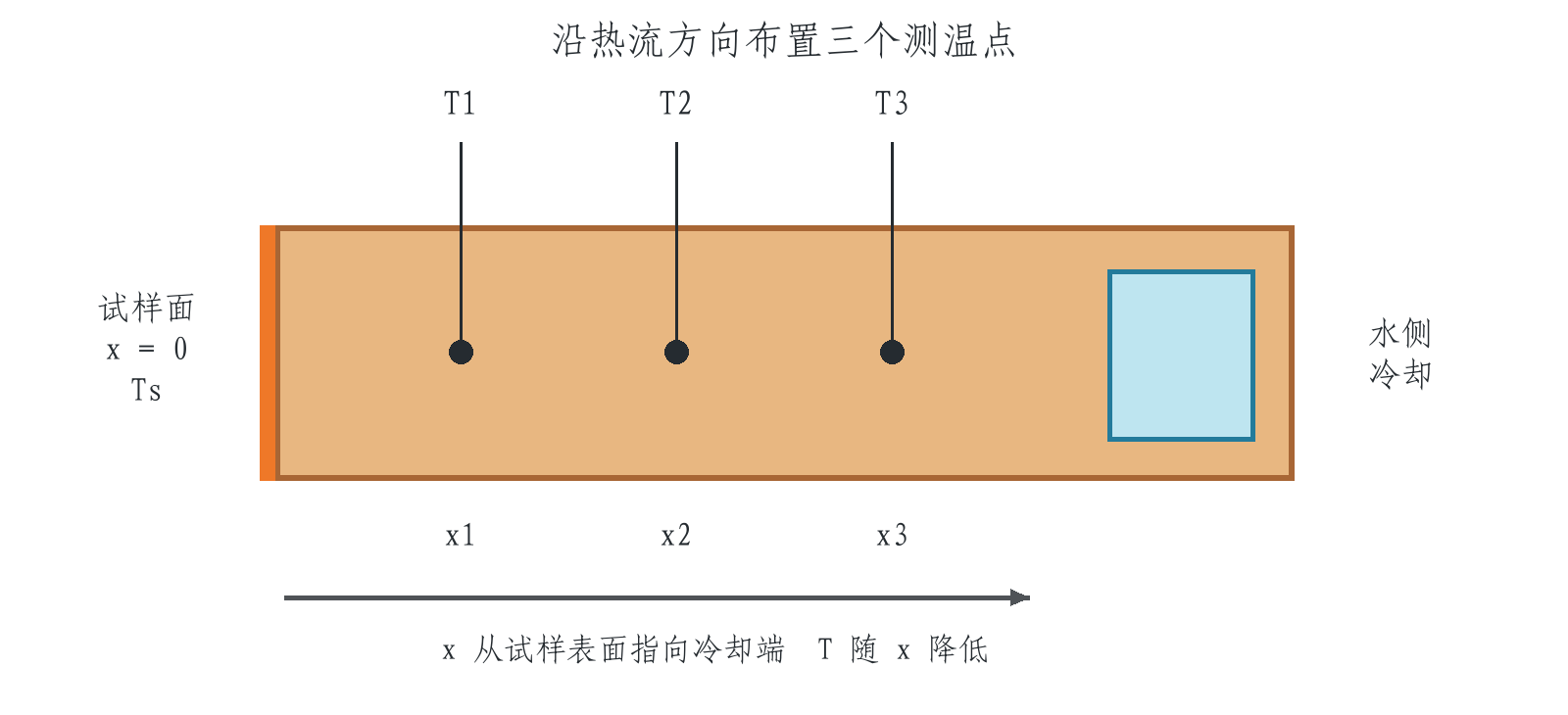

沿铜块主要导热方向建议布置不少于3个测点，并归档实际加工位置。令x从试样面指向冷却端，在近似稳态一维导热、导热系数可近似为常数时，对T(x)=a+bx进行拟合，得到铜段热流密度−k_Cub。

只有铜段横截面积与试样有效面积一致、侧向漏热可忽略时，试样热流密度才可直接等于−k_Cub。变截面、边缘扩散或侧向热路明显时，应通过三维导热分析或校准修正处理。图纸、测点坐标和计算文件必须使用一致的面积与坐标定义。

07 表面温度与换热系数

测量段和试样面为一体铜块时，线性外推截距a可作为表面温度估计。存在独立试样、涂层或接触层时，该值对应的是参考平面，需要沿热路补偿相应热阻。热端表面相对于冷侧参考面的温升为通过该热路的热量乘以热阻，不能忽略装配界面对反演结果的影响。

上述表达用于接近饱和的纯蒸汽冷凝条件。若存在不凝气，应区分蒸汽分压力与气相总压力，并说明传质影响。压力、温度和抽气条件应同步记录，不能将不同气相边界下的试样结果直接比较。

08 水侧量热核查与不确定度

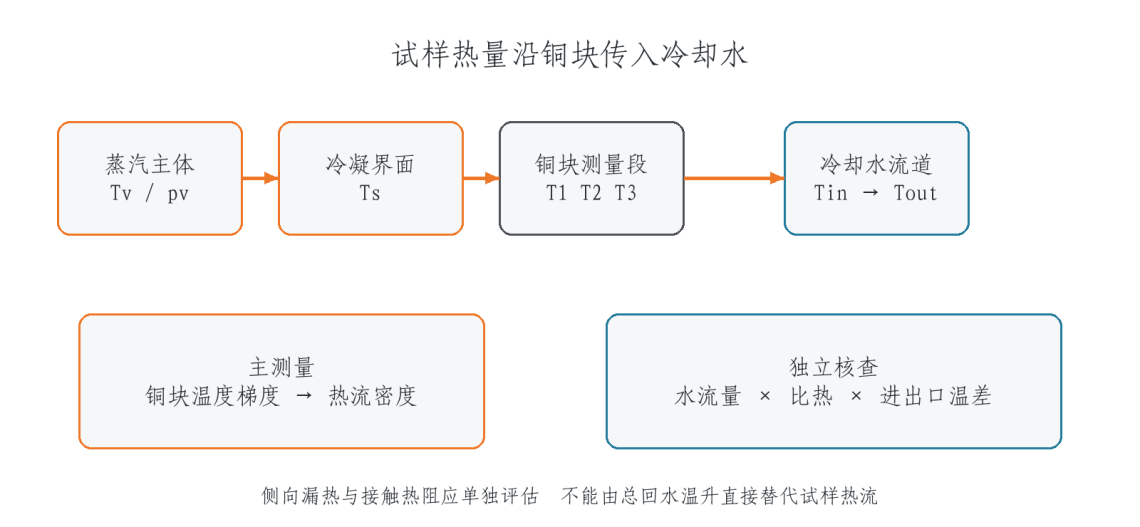

以铜块导热作为试样主测量，水侧量热作为独立核查。水侧进出口探头应设置在混合充分处并成对校准，流量计所在管段应充满液体且避免气泡。温差很小时，显示分辨率不能替代差温准确度，应先匹配流量和测量能力。

热平衡必须采用同一控制体和稳态区间，水侧结果应扣除进入冷却组件的旁路热量。原方案建议代表工况下修正后偏差控制在10%以内，前提是测量不确定度支持该判据。铜块蓄热明显时，不能直接套用稳态核查公式。

不确定度预算需涵盖重复统计、仪表校准、测点位置、材料物性及接触状态等分量。热流与表面温度可能来自同组温度数据，正式计算需考虑相关性。低过冷度和低热流工况应单独说明适用范围，不能用统一精度覆盖所有工况或只保留表现较好的结果。

09 视窗、照明与图像标定

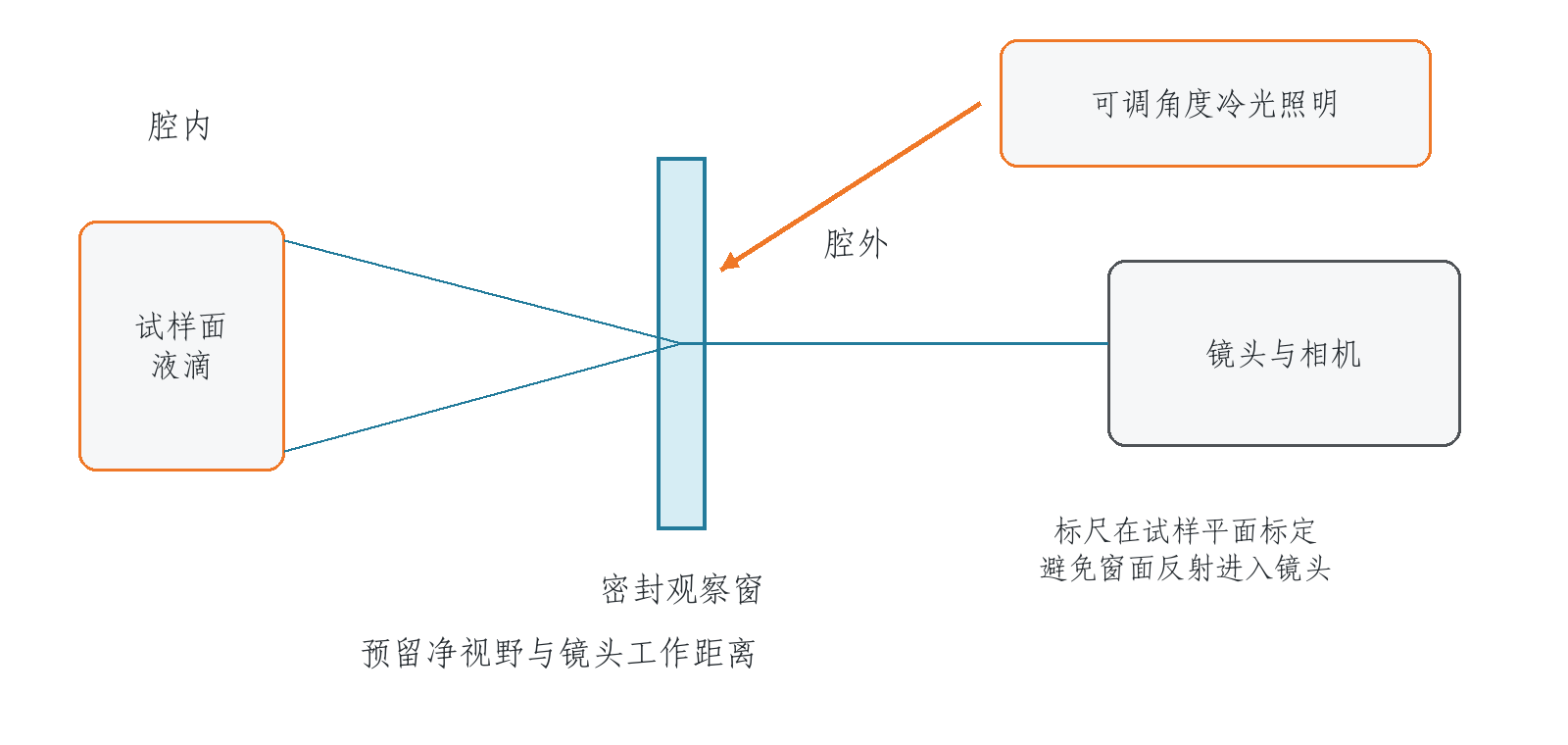

视窗选型依据净通光口径、观察波段、工作温度、压差方向和额定载荷，优先比较成熟额定组件。镜头应在安装真实视窗后对准试样平面，用同平面标尺标定像素尺寸和畸变，记录工作距离、倍率、焦点、曝光及照明角度。

方案建议拟测最小液滴直径至少覆盖5～10像素，但可识别能力还需实际成像验证。整体形态观察、微小液滴统计和快速脱离事件对应不同视场与时间分辨率，应先明确主要观察任务再选择镜头和帧率。可调冷光、遮光和偏振方式可用于减少反光；防雾措施还需检查附加热量是否扰动试样。

10 真空抽气与低压排液

抽气用于建立目标压力并降低不凝气影响。引入蒸汽后，压力受供汽、腔内各处冷凝及抽气能力共同影响。绝对压力与局部气相温度的相容性可帮助排查空气残留、过热或测点偏差，但不能直接作为不凝气含量的定量结果。

低于大气压运行时，排液不能直接敞口连通常压水箱。方案优先采用压力兼容的密闭收集回路，连续排液需核定接收罐、液位与压差条件。抽气支路配置适配的隔离、冷阱或捕集措施，后冷器压降和背压也应纳入整体评估。停机应按经确认的程序隔离蒸汽、冷却并受控均压。

11 压力结构、密封与异常保护

结构设计需覆盖正常压差、抽空外压、蒸汽异常供给时可能出现的正压、水侧最高压力及停机热态，并考虑法兰预紧、接管外力和温差变形。壳体、端盖、开孔、螺栓与视窗按各自边界校核，具体设计方法、检验程序与适用要求由负责设计的人员在输入确认后确定。

水侧与蒸汽腔分别验证，不能把水侧试压条件直接施加于整机。视窗的额定压差方向、温度和装配说明需逐项核对；软件报警也不能替代经设计确定的机械限压措施。

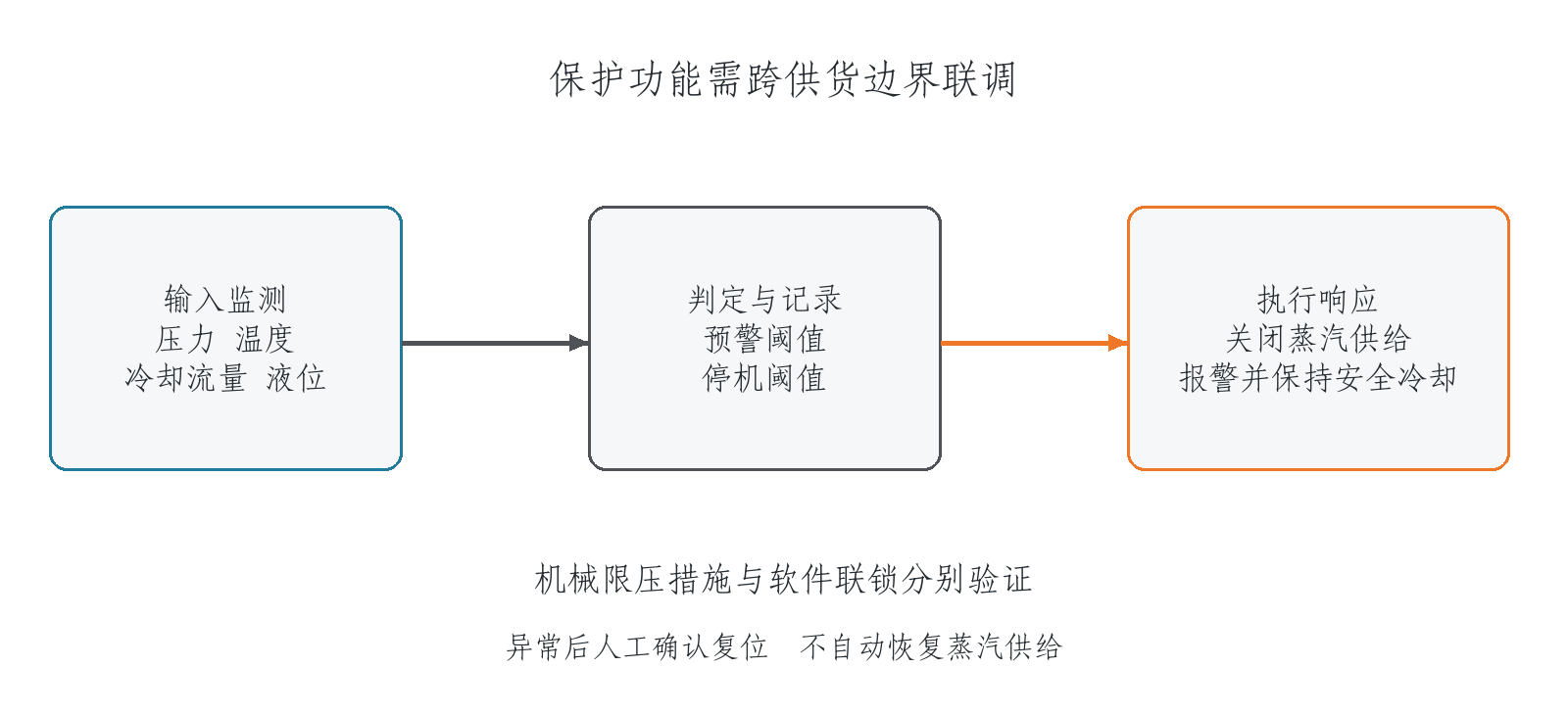

原方案建议对低冷却流量、温压越限、液位积聚、传感器断线及供电通讯异常分别定义动作。若蒸汽源由客户提供，应确认远程停汽信号、触点类型、阀门故障位置和反馈。联锁不能实际作用于供汽系统时，不能仅凭主腔密封通过就视为完成热态联调。

12 设计制造与阶段检查

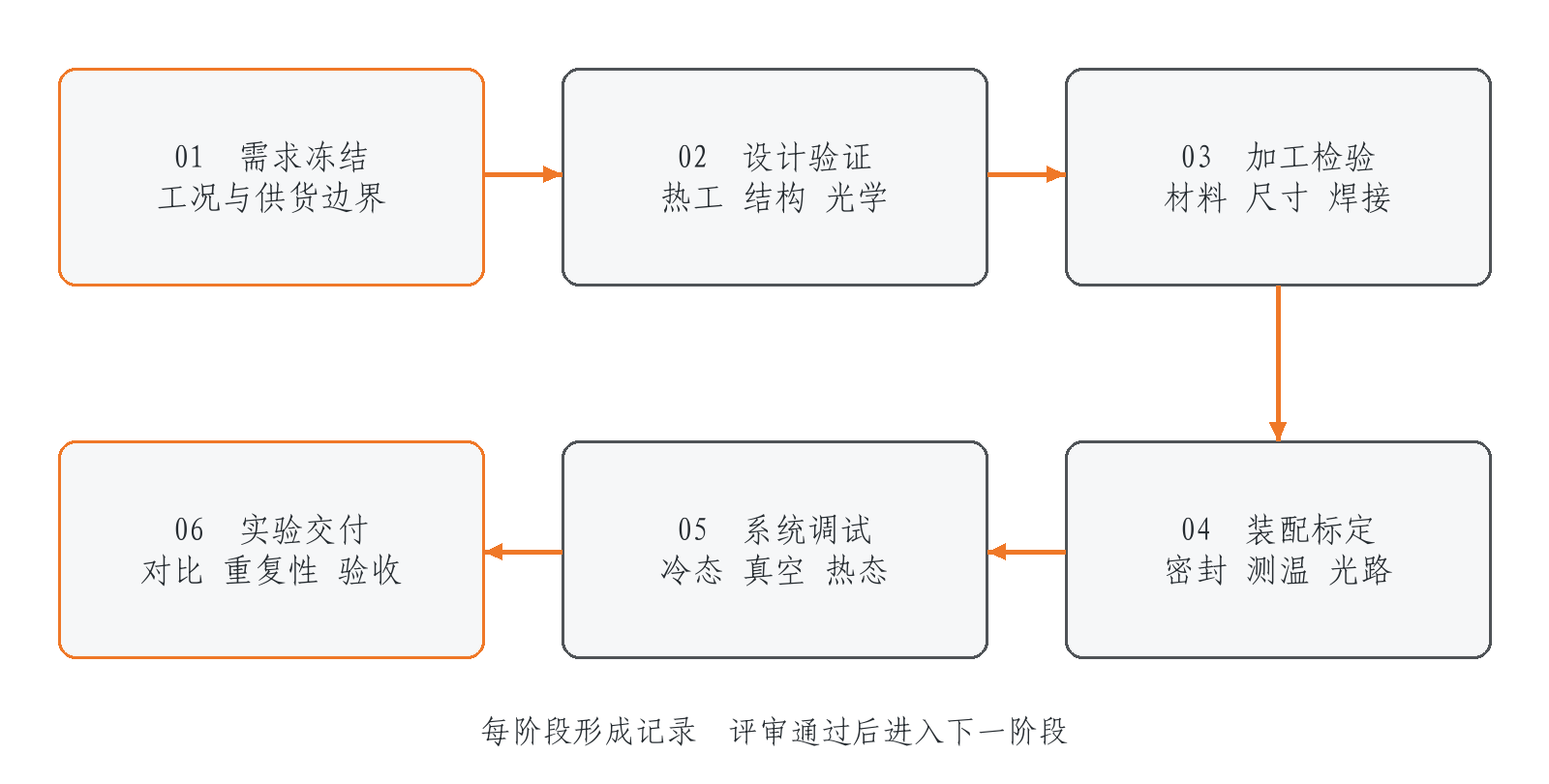

项目按需求确认、设计验证、加工检验、装配标定、系统调试和实验交付六阶段推进。设计阶段形成总装、接口、零件图及热工结构计算，核对试样拆出路径、镜头干涉、工具空间及测温引线；数值分析需提供边界、收敛与热平衡依据，而不只展示结果云图。

制造阶段保留壳体、铜材、隔热密封及外购视窗的材料和型号记录。铜块流道、测温孔深及剩余壁厚逐项检查，避免水路与测温孔贯通；去毛刺和冲洗后确认无残留。密封面在焊接与加工后复检，偏差经设计评估后处理。

装配时记录试样有效面积、接触状态、压紧方式和传感器插入深度。水路、蒸汽腔及两者之间的串漏分别检查。真空压升包含漏入、放气和蒸发贡献，不能未经分析直接等同于真实泄漏率。完成后交付接线表、校准记录、标尺图和受控配置。

13 冷热态调试与试验矩阵

冷态先完成水循环排气、流量调节、仪表方向与单位核对、相机同步和异常动作模拟，再验证真空与低压排液。热态先稳定冷却，按批准程序逐步引汽，从低负荷分级接近目标工况，记录温压、液位、铜块梯度和水侧热量。

性能计算只选用满足约定稳态判据的区间，同时保留调节和停机原始记录。不同试样试验前后插入基准工况有助于识别设备漂移，清洁方法、安装状态和运行时间应随数据归档。

14 建议验收指标与证据

以上数值均为技术协议讨论建议，应通过仪表能力、不确定度预算及预试验后确定，不能视为已通过验收。低过冷度、水侧小温差等工况应说明有效测量范围。外围设备无法建立约定工况时，需要记录限制来源并安排补验。

15 图像分析与数据追溯

图像处理可依次开展原图保存、固定视野截取、背景和对比度处理、液滴分割及误检筛选。反光轮廓、重叠液滴和遮挡区域需要人工抽检，同一比较组保持处理参数一致。可输出等效直径分布、可分辨液滴数量、投影覆盖率和脱离频率；未分辨的微小液滴不能计为不存在。

每个结果关联原视频、同平面标尺、工况、同步时间、试样编号及算法版本。原始数据按日期、试样、工况和重复次数组织，保留修改前文件。热性能比较应同时给出相同条件下的比值、重复性和不确定度，不能只依赖最好看的单帧图像或短时运行结果。

16 进度、交付及设计启动条件

原方案提供约10周的建议安排：第1周确认输入，第2～3周设计验证，第4～6周采购加工，第7周装配标定，第8～9周系统调试，第10周验收交付。排期以设计与商务条件明确为前提，并受视窗、仪表及定制件供期影响，不构成固定交期承诺。

交付建议包含合同约定的主机、试样组件、支撑、密封备件和仪表，以及竣工总装图、接口图、材料清单、计算书、加工检验、装配检漏、校准、调试、验收和维护文件。另交付基准工况原始数据、同步影像、像素标定、公式单位说明与不确定度预算，使客户能够复核结果。

设计启动前，应统一介质与水质、蒸汽运行及极限温压、试样尺寸与有效面积、冷却能力、目标绝压、排液方式、观察事件、最小液滴、帧率、热流和过冷度范围。后续改变介质或温压范围时，应重新评估材料、密封、视窗和测量条件。

资料来源：库赫聚能《可视化主冷凝器研发与制造技术方案》，KUCH-COND-TP-001，V1.0，2026年9月11日。本页配图均选用原方案自绘概念图，非加工图、交付照片或实测结果。
