01 项目需求与现场条件
本方案针对大型多层套管结构件的整体加热需求，工件外径约620 mm、轴向长度约650 mm，目标温度约300℃。目前已知最内层套管为碳钢，其他层的材料、壁厚、接触状态及工件总质量尚需确认。方案以外置环绕式水冷线圈和中频感应电源为主要技术路线。
客户现场已有控制柜、PLC/HMI及工业水冷设备，项目拟新增感应加热执行单元，并与既有资源集成。现场设备是否满足新增系统要求，应根据供电能力、水冷性能和通讯接口逐项核对，不能仅凭已有控制柜或冷却机照片认定可直接适配。
02 图示优化与参数统一
本次优化将设备效果图与工程方案图分开表达：效果图突出短筒工件、外绕铜管线圈、支撑和分体设备布局；方案图突出系统连接及温度反馈。减少原图中的复杂装饰、夸张金属反光及拥挤标注，工件保持接近等长径比，避免用细长管道代替当前套管。
正文建议线圈6～8匝、径向安装间隙15～25 mm、有效加热长度450～550 mm。原图出现更多匝数、8～15 mm间隙及红外测温字样，与正文存在差异。本页参数表以正文建议为主，测温数量单独标为待确认。约300℃工件在效果图中保持金属本色，不使用红热发光表现。
03 系统总体构成

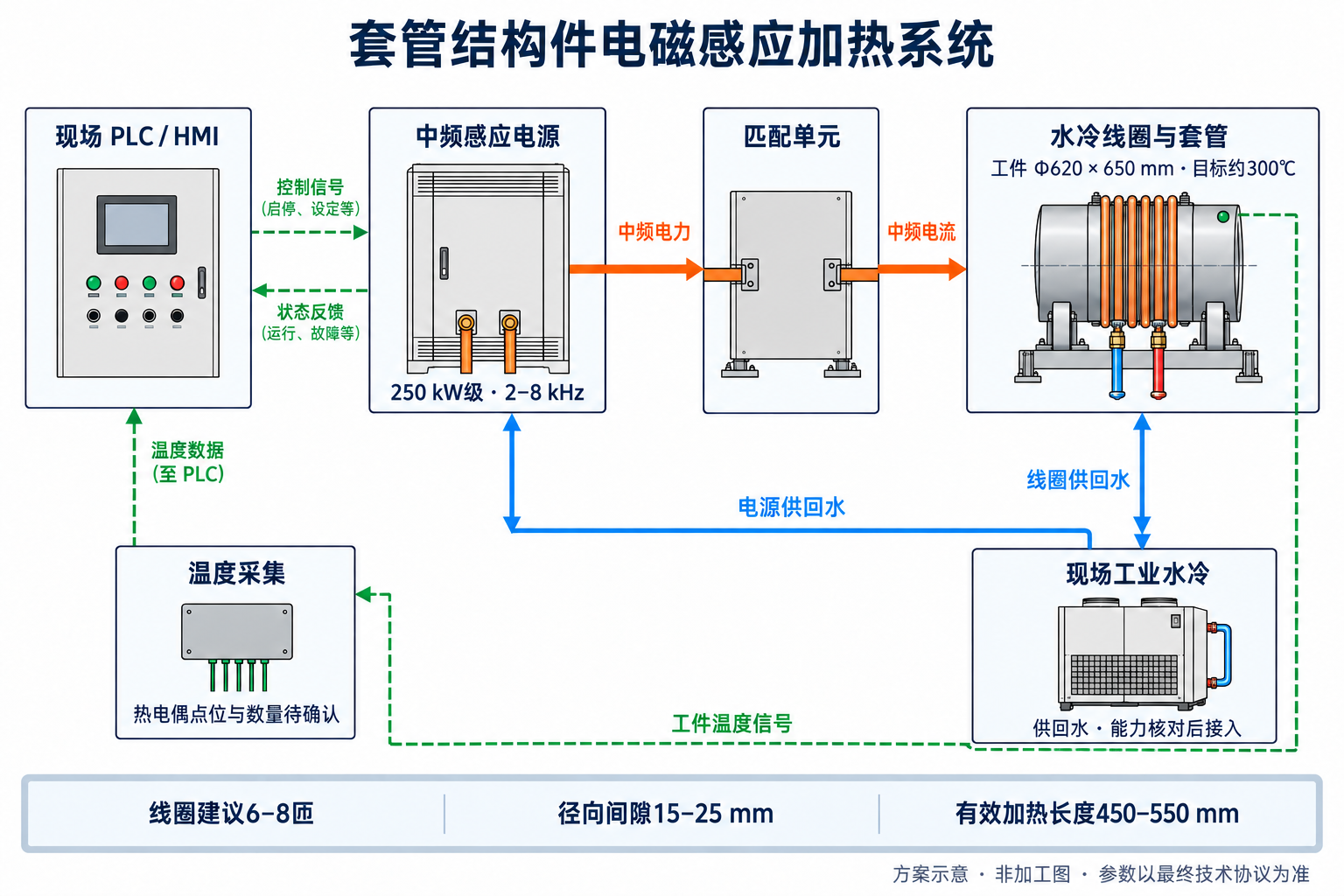

系统由感应加热电源、匹配或谐振单元、水冷感应线圈、工件支撑定位结构、温度检测、控制联锁接口和冷却回路组成。电源经匹配单元驱动线圈，工件水平置于支撑上，在交变磁场作用下产生感应电流并发热。
电源独立布置，线圈按工件配置可拆装结构，支撑与线圈安装基础预留装卸和维护空间。现场PLC/HMI负责工艺操作、功率给定和状态显示，设备侧提供运行及故障反馈。高电流连接、温度信号和冷却管路分别组织，减少相互干扰并便于检查。
04 主要参数与确认事项
| 项目 | 原方案建议 | 工程确认重点 |
|---|---|---|
| 加热对象 | 多层套管，外径约Φ620 mm，长度约650 mm | 各层材料、厚度、质量、内径及接触状态 |
| 目标温度 | 约300℃ | 温度定义、保温时间、允许温差与升温时间 |
| 电源功率 | 250 kW级 | 热负荷、供电条件、耦合与连续工作要求 |
| 工作频率 | 2～8 kHz建议范围 | 材料电磁特性、层状结构及负载匹配 |
| 感应线圈 | 外置环绕式分体水冷铜管，6～8匝 | 铜管截面、连接方式、绝缘与定位 |
| 线圈间隙 | 正文建议15～25 mm | 按径向净距核实，考虑热膨胀和装配偏差 |
| 有效加热长度 | 450～550 mm | 650 mm总长两端的温度分布与补偿需求 |
| 温度检测 | 热电偶优先，最终点数待确认 | 正文与汇总表数量表述不一致，需统一 |
| 线圈冷却水 | 60～80 L/min，供压建议≥0.2 MPa，进水20～30℃ | 现场工作点、管路压降、电源冷却需求及水质 |
| 通讯接口 | RS485或Ethernet | 具体协议、地址表、超时与故障状态 |
05 多层结构与整体升温验证
多层套管的感应加热效果由各层导电性、磁性、厚度和界面传热共同决定。仅知道内层为碳钢，还不足以确认电磁场在整个结构中的分布。外层材料可能影响耦合及内层升温，层间间隙或接触热阻也会改变表面与内部温度关系。
详细设计应明确工件结构和工艺目标，再通过计算及代表工件试验核实升温过程。450～550 mm线圈有效区小于工件总长，端部不能自动视作与中部等温。建议在中部、两端及可测内部位置建立温度对比，必要时调整线圈分布、功率程序或保温时间。
06 电源与匹配单元
原方案建议采用250 kW级中频感应电源及2～8 kHz频率范围，以适配大尺寸金属套管。最终功率应结合工件质量、比热、升温时间、散热和耦合情况确定；当前资料未给出升温时间及总热负荷，250 kW不能直接等同于实际吸收功率或已验证产能。
匹配或谐振单元用于适配电源与线圈负载，使输出在负载和温度变化时保持合理工作状态。选型需考虑线圈几何、电感、连接电缆和工件位置变化，并验证启停、低功率和目标功率阶段。电源保护及可用调节范围应与供应商技术条件一致。
07 水冷线圈与支撑结构
线圈采用水冷铜管外绕结构，初步为6～8匝。分体可拆装设计需要同时解决电连接、水路密封、重复定位和绝缘，不能只在效果图中表现为可开合环。线圈与工件保持经确认的净距，支撑件材料和布置应结合电磁场、温度及承载情况评估。
工件支撑可采用鞍座或托辊形式，实际承载按工件质量和装卸条件校核。线圈安装结构与工件定位共同保证间隙稳定，避免热膨胀、挠度或偏心引发碰触。线圈接头、供回水接口和高电流端子应可检查、可维护，周围金属结构需评估附加感应发热。
08 热电偶测温与反馈
原方案正文提出“至少1套热电偶测温点位及2个表面热电偶测点”，参数汇总又写“1套，数量按最终需求确定”。本案例不将两者合并成确定数量，建议通过工艺测点表明确每个测点的位置、用途、固定方式和联锁职责。
表面热电偶可用于温度显示、趋势记录及控制校核，但表面温度不能直接代表所有套管层。感应场还可能影响测量信号或探头自身，需结合安装方法、隔离采集和通断功率对比验证。保护测点与主控测点的配置、故障检测和恢复逻辑应在详细设计中确定。
09 现场水冷能力核对
方案优先利用现场工业水冷器，线圈回路初步流量60～80 L/min、供水压力不低于0.2 MPa、进水20～30℃。这些为配置建议，需在实际管路与线圈阻力下核实可用流量；冷却机标称流量并不自动等于线圈支路流量。
电源和匹配单元若另有冷却要求，应与线圈支路分别核算再确定总需求。检查冷却能力、扬程、供回水温差、水质、过滤、软管耐温和接头状态。低流量、超温或水路异常时，应触发经确认的停机保护，不能仅依赖操作人员查看水冷器显示。
10 PLC/HMI接口与联锁
新增设备建议提供启停、功率给定、运行状态、故障报警、水冷联锁、急停及温度监测接口，接入现场PLC/HMI。RS485或Ethernet只是接口选项，还需明确通讯协议、数据类型、量程缩放、刷新周期、故障码和通信中断后的动作。
双方应建立接口点表，逐项区分设备就绪、允许运行、实际运行及报警复位等状态。冷却未满足、温度信号失效或急停触发时的功率切断和恢复条件须验证。安全相关动作的实现方式按设备设计确定，不能以普通通讯轮询代替全部保护。
11 电磁干扰抑制与效果核验
感应系统的交变场可能耦合进入传感器和采集回路。方案提出设备及机架可靠保护接地、传感器屏蔽线、规范屏蔽连接和强弱电分路径布置，避免动力线与弱信号长距离平行敷设。
屏蔽端接方式和布线距离应结合设备说明、信号类型与现场电磁环境确认，不直接照搬原示意图中的统一距离或接地数值。实施后需对比电源关闭、低功率、目标功率及切换瞬间的温度信号、PLC状态和报警记录。采取措施后仍需实测核验，不能承诺已完全消除干扰。
12 安装调试与验证流程
- 输入确认：冻结工件各层材料与尺寸、温度目标、节拍、现场供电水冷及控制接口。
- 冷态检查：核对支撑稳定、线圈间隙、绝缘、电气保护、水路密封及有效流量。
- 接口联调：检查点表、启停、功率给定、温度采集和异常状态响应。
- 低功率试热：确认负载匹配、测温可靠性、水冷状态及附近结构是否异常发热。
- 分级升载：逐级接近目标工况，记录工件各测点温度、功率与供回水状态。
- 代表工况验证：检查升温时间、轴向与层间温差、保温稳定性、连续运行和信号干扰。
当前资料未规定温差、升温时间或连续运行时长的验收限值，应由双方确认后执行。报告应同时保留有效试验数据、异常记录及整改复验结果。
13 供货与技术资料
建议供货包括感应加热电源、匹配单元、定制分体水冷线圈、工件支撑与线圈安装结构、温度检测配置、控制联锁接口以及接地屏蔽布线方案。现场原有控制柜和水冷装置的改造范围、责任及新增附件需单独明确。
技术资料应包括最终参数表、线圈与支撑安装图、冷却要求、接口点表与通讯协议、测点布置、保护逻辑、安装调试说明及代表工件试验记录。效果图用于说明布局与外观方向，施工和加工以审核后的图纸为准。
14 方案价值与实施重点
本方案以定制中频感应加热单元接入已有控制和水冷资源，围绕大型套管构建加热、测温、联锁与现场集成的一体化方案。实施重点是先核实多层工件的电磁与传热条件，再完成电源线圈匹配、冷却能力和信号稳定性验证。
当前方案可作为技术沟通和详细设计依据。最终温升、均温性、节拍及连续运行能力，应由确认后的工件、测点和测试条件验证。
资料来源：陕西库赫聚能科技有限公司《套管结构件电磁感应加热系统技术方案》，2026年9月10日。优化配图为设计效果与工程示意，非制造完工或现场交付证明。
