01 项目用途与系统定位

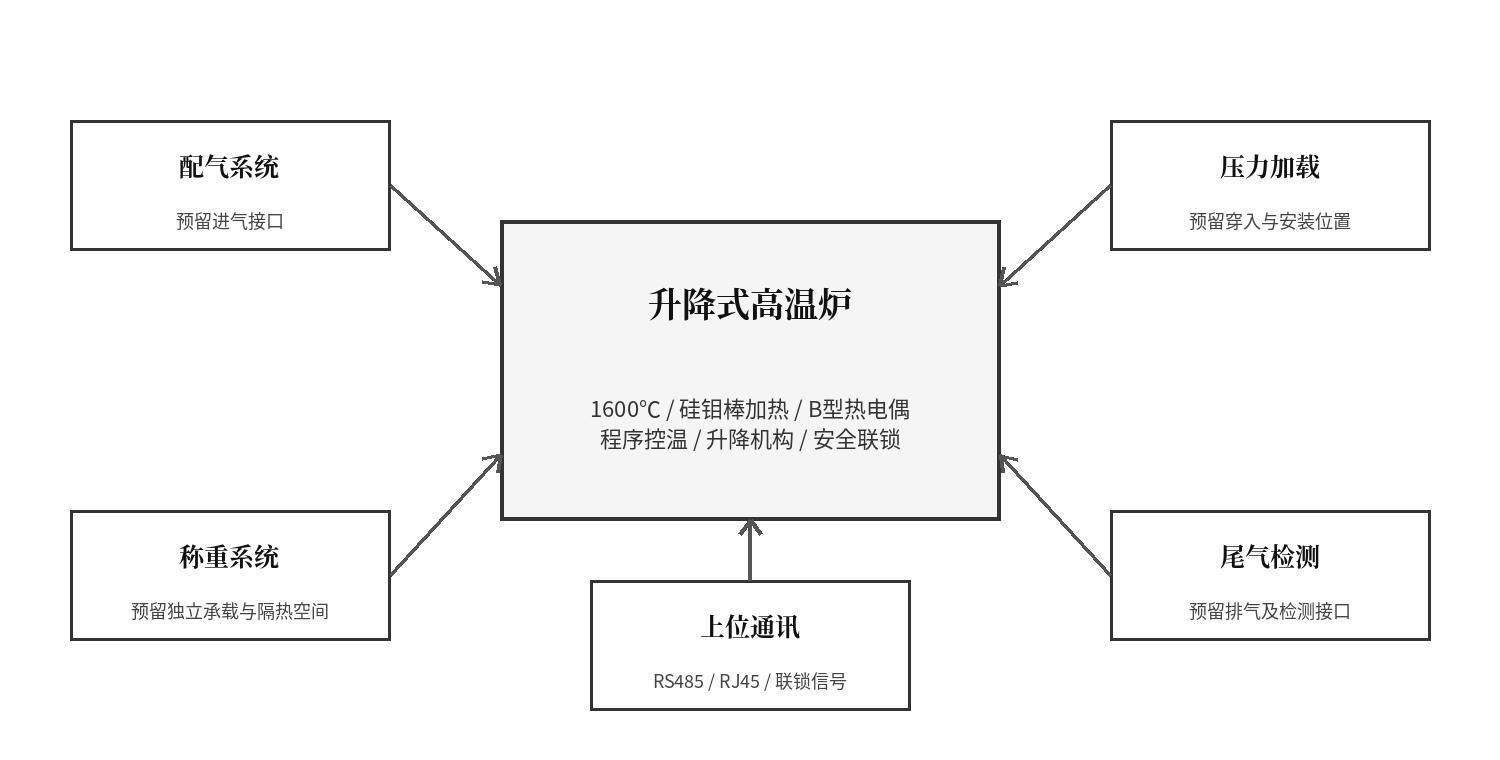

升降式高温炉用于矿石与焦炭耦合反应过程，为反应器及料层提供室温至1600℃的受控热环境。炉子承担加热、升降、炉温测量、程序控制和保护功能，与配气、称重、压力加载、尾气检测及上位数据系统通过接口协同工作。
方案采用分体式可升降立式结构，以硅钼棒电阻辐射加热、B型双铂铑热电偶反馈及高纯陶瓷反应管构成主要热工系统。设备主体、反应气氛通道与外部测量系统具有不同职责，应分别确认配置和验收条件。
02 炉体升降与反应器独立支撑
反应器工位沿设备中心轴线布置，加热炉体在独立导向下竖直升降。升降动作仅作用于炉体，反应器、石墨坩埚及称重系统不随炉体运动，使装样、接线、称重和维护可以围绕固定工位展开。
工作位置通过机械定位、到位检测及锁止确认，使炉膛有效区与料层位置相对应。顶部预留加载杆穿入及安装空间，底部保留反应器支撑、称重和下部连接区域。加载力由外部加载结构承担，炉体提供通道、避让和接口，不作为主加载力链。
03 主要设计参数
| 项目 | 方案参数 | 实施说明 |
|---|---|---|
| 温度范围 | 额定1600℃，极限1650℃ | 极限温度不作为长期额定温度使用 |
| 炉膛温区 | Φ80 mm×450 mm，有效加热长度≥450 mm | 反应器外形及有效料层需匹配 |
| 发热元件 | MoSi₂硅钼棒，规格≥Φ12 mm | 沿工作腔周向布置 |
| 保温 | 侧壁150 mm，顶部150 mm | 按高温长期运行条件选材 |
| 测温与程序 | B型双铂铑热电偶，程序≥10段 | 高纯刚玉保护管，分段升温与保温 |
| 升温速率 | 最高15℃/min，方案提出不低于10℃/min运行要求 | 需约定负载、温区及测试条件 |
| 温度指标 | 温控精度≤±1℃，波动度≤±5℃，均匀性≤±10℃ | 指标含义和测试方法分别确认 |
| 升降与高度 | 行程500 mm，工作中心约1390 mm，整机约2900 mm | 核对安装净高及全行程空间 |
| 结构与供电 | 304不锈钢主体，三相AC380V/50Hz，约13 kW | 配电同时考虑驱动和控制系统用电 |
| 通讯 | RS485、RJ45，Modbus RTU/TCP等 | 确认协议点表、状态与联锁定义 |
04 炉膛、加热元件与保温结构

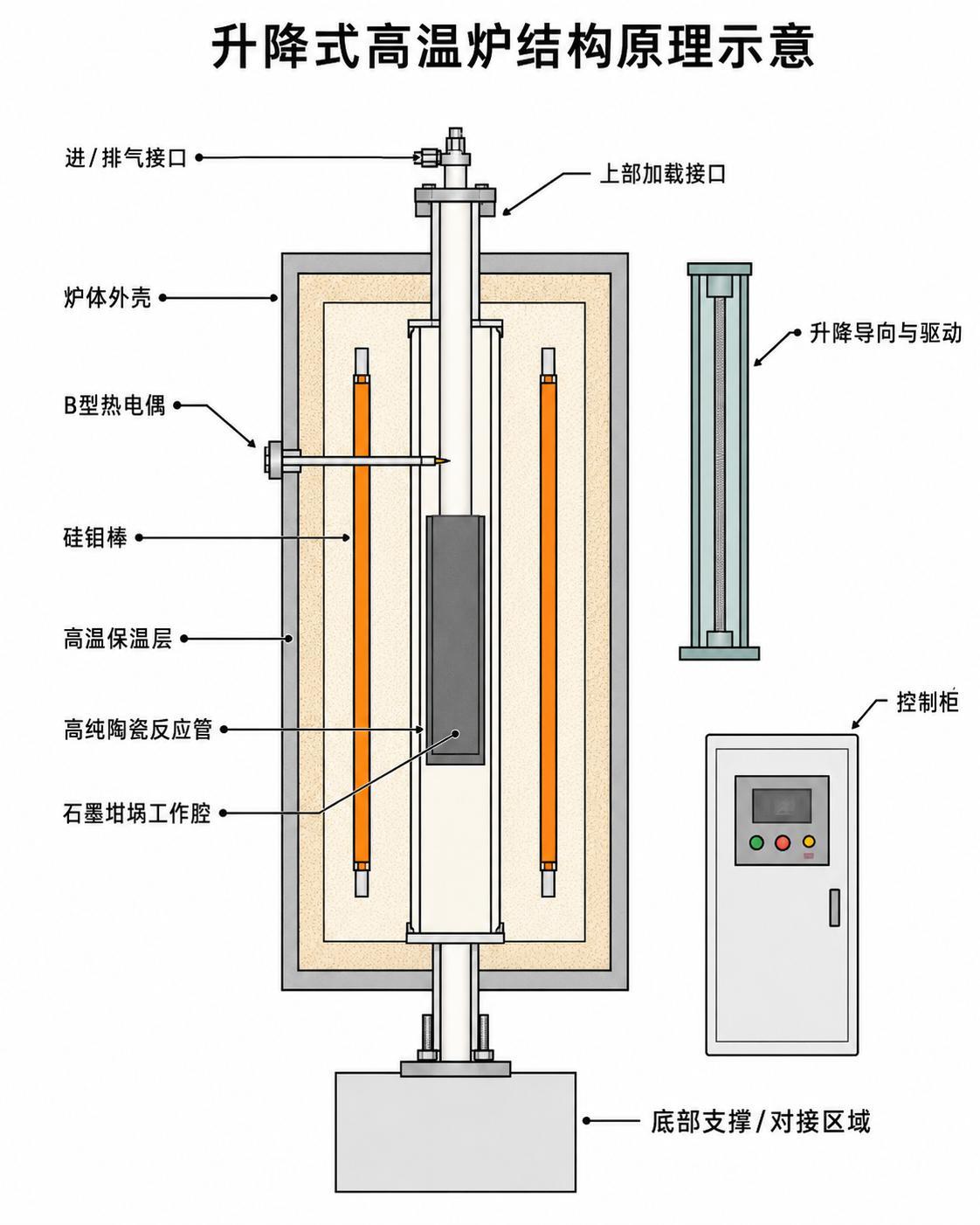

立式贯通炉膛中心设置高纯陶瓷反应管，石墨坩埚及反应器组件布置在管内。硅钼棒位于陶瓷管外周，热量经辐射传入中心工作区，外侧采用分层耐火保温结构减少散热。
304不锈钢用于主体框架、外壳和防护结构，高温工作区由耐火保温材料及陶瓷部件承担。高温区与外部金属结构之间需要充分隔热，并关注下部称重区域的温升。150 mm保温厚度是方案结构值，外表面温度仍需结合材料、运行环境及装配情况测试。
炉体中心与反应器轴线保持同轴，加热元件间距和反应管安装留量应在详细图纸中明确。陶瓷管、密封部件及上下连接结构的热膨胀和维护拆装需要一并考虑。
05 升降机构与工作位置确认
升降系统由驱动、导向、承载、限位和锁止机构组成，有效行程500 mm。方案要求运动平稳、无明显抖动，在工作位置采用自动锁止或可靠机械定位，上下端设置限位开关及异常停止保护。
安装检查应覆盖完整运动包络，包括气路、热电偶引线、功率连接和防护件。炉体移动时不能牵动固定反应器，也不能使刚性管路向称重装置传递附加力。装拆及退出工作位置的允许温度需由最终操作规程确定，不能仅凭程序结束信号进行热态操作。
06 温度反馈与性能指标区分
温度反馈采用B型双铂铑热电偶和高纯刚玉保护管，温控器支持不少于10段的程序设置，可完成分段升温、恒温、保温计时及程序降温。原文未说明主动制冷配置，因此程序降温需在实际散热能力范围内确认。
原方案分别给出温控精度≤±1℃、炉温波动度≤±5℃和有效区均匀性≤±10℃。这三项对应不同评价对象，应明确“温控精度”的定义、测点及校准依据，不能将其直接解释为整个料层温度准确度为±1℃。
原文另列B型热电偶允差为±1.5℃或±0.25%t，其适用温区及选取规则需结合所选传感器资料确认。传感器允差、采集链误差、炉温波动与空间温差应分别考虑。空炉调试结果也不能直接替代带反应器、装料及通气状态下的温场验证。
07 称重、加载与反应器接口
炉体为反应器上下端预留法兰连接位置，上部适配石墨压杆、压头及外部静压机构，下部预留独立称重安装和隔热空间。加载杆与炉膛保持同轴，外部加载机构独立承载，避免将加载力施加到炉体升降和定位结构。
称重系统独立支撑反应器，需控制炉体辐射、热传导、管线牵拉和结构接触对读数的影响。机械解耦是一项设计措施，实际测量仍需通过冷态与热态对比、空载检查和联合调试评估，原方案未给出称重精度保证值。
08 试验气氛与进排气连接
方案列出的试验介质包括CO、N₂、CO₂、H₂及H₂O，气体通过进气接口进入反应器，尾气经排气接口引至收集和在线检测设备。配气、流量调节、水蒸气发生、混合及尾气成分分析采用外部独立配置。
工艺气氛位于反应空间，不能据此认为硅钼棒可以直接暴露于任意配比的反应气体。最终应结合介质组成、温度、流量和密封条件确认反应管、密封与接口的适用性。接口数量、口径、连接形式和管路走向在联调前统一，并保证不妨碍炉体运动。
09 通讯点表与整机联锁
炉体设置RS485与RJ45接口，支持Modbus RTU、Modbus TCP等通讯方式。可交互的数据包括设定温度、实际温度、当前程序段、程序状态、加热输出、升降状态、报警及联锁状态。
详细对接应明确地址、单位、量程、刷新周期、报警码及通讯异常处理。外部联锁输入与状态输出用于配合配气、安全报警和整机控制系统；外部条件不满足时禁止加热，异常信号触发输出切断，炉体未到位时限制高温程序运行。
10 保护功能与验证方法
原方案配置独立超温切断、断偶及测温异常报警、加热回路过流短路和异常输出保护，以及升降上下限位、到位检测、异常停止、急停和电气接地保护，并预留外部气体报警接口。
调试时应逐项验证触发、输出动作及复位条件。限位保护与工作到位确认分别检查，外部气体报警信号要能够实际影响加热许可。独立超温保护与主控测温的具体实现、异常情况下的气路处置，应由整机保护逻辑统一规定。
11 配置范围与外围配套
高温炉基础配置包括立式升降炉体、304不锈钢机架及防护、高温炉膛与陶瓷反应管、保温结构、硅钼棒加热系统、热电偶与程序温控器、升降机构、控制柜和相应接口。
石墨反应器及坩埚、压力加载装置、电子天平、配气与流量控制、水蒸气发生、尾气检测和综合数据采集分析软件属于外部配套项。网站案例将这些系统作为接口对象说明，不把全部外围设备写成炉体基础供货。
12 制造、调试与验收组织
- 设计确认：依据反应器总图、加载结构、称重外形和气路通讯条件，统一炉膛轴线、有效区、升降范围及接口位置。
- 加工装配：检查机架、保温、反应管安装、硅钼棒间距、导向、限位和电气绝缘。
- 冷态调试：完成升降、定位锁止、急停、程序控制、通讯与联锁检查，确认运动无卡滞。
- 热态调试：记录升温、恒温、程序运行与高温稳定性，按规定测点验证波动及均匀性。
- 系统联调：接入反应器、称重、加载、配气及尾气系统，检查机械干涉、密封、异常热影响和状态一致性。
建议交付总装与接口图、电气图、通讯点表、测温布置、保护逻辑、冷态检查记录及热态曲线。温度性能的验证应明确温区、负载、气氛、测点和稳定时间；连续运行时长与外围设备能力也需在技术协议中统一。
13 方案价值与实施条件
该方案将高温加热与炉体升降相结合，通过反应器固定、称重独立和加载解耦，为矿焦耦合试验提供可装拆、可联调的热环境平台。关键在于让炉膛温区、料层位置、气路连接和测量系统在同一工况下可靠配合。
实施前需确认反应器尺寸、料层位置、工作气氛、加载及称重方式、现场约2900 mm设备高度对应的安装维护空间，以及供电和上位接口。最终能力以确认图纸、技术协议和实测验证结果为准。

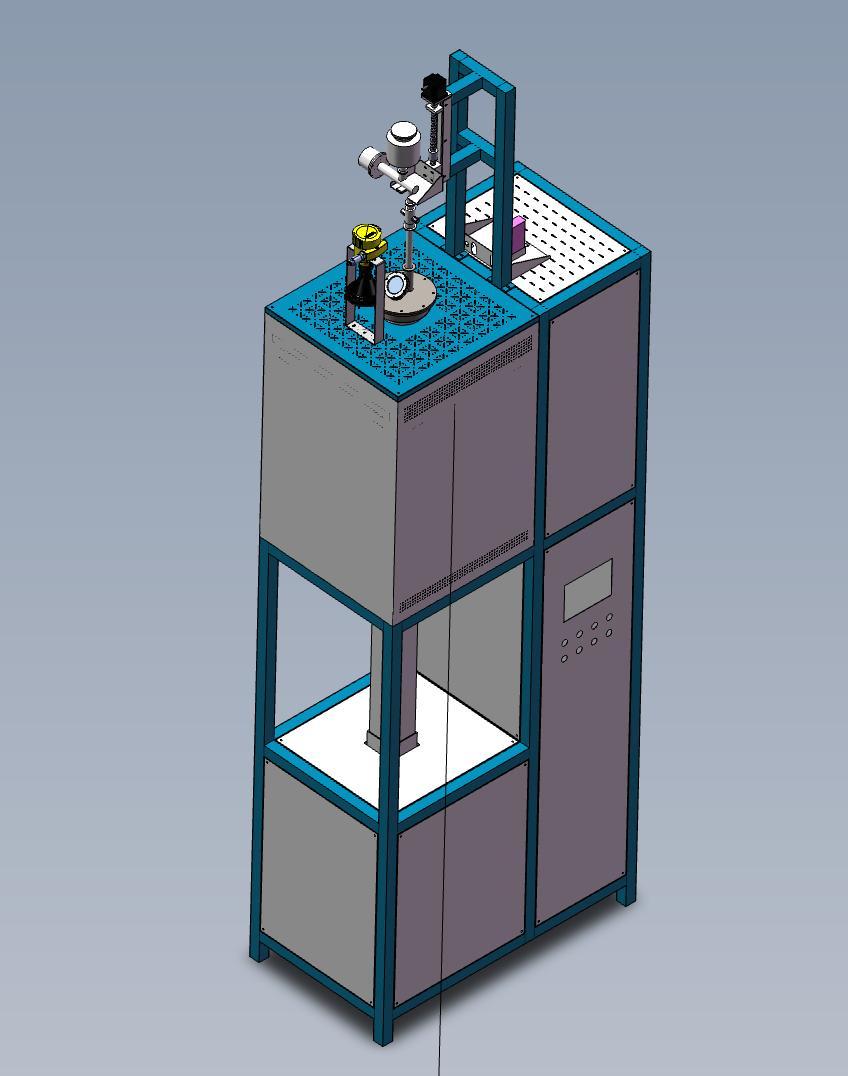

资料来源：陕西库赫聚能科技有限公司《矿焦耦合性能综合测定仪升降式高温炉技术方案》，KUCH-20260818-V1.0，2026年8月。配图为原方案结构与模型示意。
