01 项目定位与试验需求
本方案围绕垂直和水平方向的电动振动试验，组合振动台、功率放大器、冷却单元、控制仪、水平滑台、垂直扩展台与专用夹具，形成从激励输出、试样安装到反馈控制及保护联锁的完整系统。
工程配置首先需要明确试样与夹具的总质量、重心高度、安装孔位，以及正弦或随机试验的频率、加速度、位移和持续时间。台体额定推力、承载和附件使用频带各有边界，不能把不同部件的最大指标同时作为任意负载下的试验能力。
02 系统组成与控制链路
| 项目 | 方案配置 / 指标 | 应用说明 |
|---|---|---|
| 电动振动台 | 2016VH型水冷振动台，1套 | 承担电动激励，可翻转用于垂直或水平方向试验 |
| 数字开关功放 | DMA4014E，140 kVA，1套 | 提供振动驱动、励磁供电和系统保护 |
| 冷却单元 | 338LX，1套 | 内循环蒸馏水与外循环水换热 |
| 水平滑台 | ST32，800×800 mm，1套 | 水平安装与导向支撑 |
| 垂直扩展台 | HE24-3232，800×800 mm，1套 | 扩大试样安装面 |
| 控制与夹具 | T8-1X控制仪1台、专用夹具1套 | 反馈测量、试验控制与试样连接 |

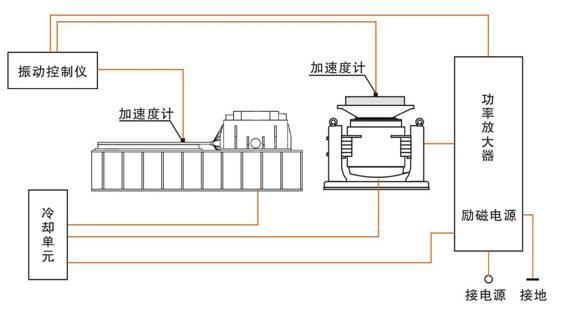

控制仪根据加速度计反馈调整激励信号，功放向动圈输出驱动并提供励磁。垂直试验可在动圈台面或扩展台上安装试样；水平试验需将台体转至水平位置，与水平滑台和连接结构配合。试样安装方式、传感器测点及控制策略需在联调中确认。
03 2016VH振动台主要技术指标
| 项目 | 方案配置 / 指标 | 应用说明 |
|---|---|---|
| 额定推力 | 正弦峰值89 kN；随机有效值89 kN | 两项采用不同的量值定义 |
| 工作频率 | 1～2500 Hz | 搭配滑台或扩展台时，还需遵守附件频带 |
| 最大位移 | 标准51 mm峰峰值；76 mm、102 mm可选 | 大位移配置应单独确认，不默认为标准供货 |
| 最大速度 | 2.0 m/s | 与频率、位移和负载共同约束试验谱 |
| 最大加速度 | 正弦160 g峰值；随机100 g有效值 | 具体试样加速度需结合移动质量及推力核算 |
| 动圈 | 直径445 mm；有效移动质量56.7 kg | 夹具、扩展台和试样会增加移动质量 |
| 静态承载 | 1000 kg | 静态支撑能力不等于全频段动态加载能力 |
| 动圈一阶谐振 | 2200 Hz典型值 | 高频段需关注夹具、试样及系统共振 |
| 台体隔振频率 | ≤2.5 Hz | 结合基座整体隔振及现场基础条件 |
| 台面漏磁 | ＜10 Gauss（1.0 mT） | 按约定测量位置和工况确认 |
原文介绍页强调大位移能力，而本型号规格表列标准位移为51 mm、76/102 mm为选配。工程选型应以规格表和确认配置为依据。整机工作频率也不能直接由功放单机带宽替代。
04 动圈、导向、隔振与自动对中

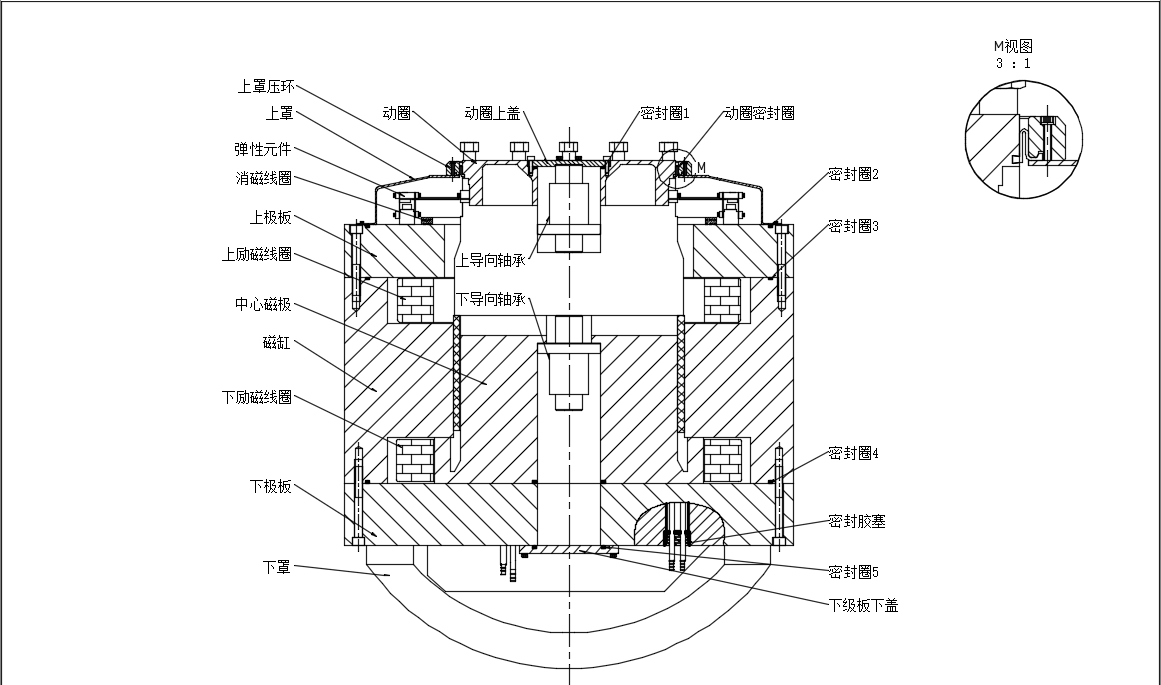

台体采用双磁场励磁，配合消磁线圈控制台面漏磁。动圈骨架采用铝合金和十等份加强筋设计，结构优化结合经验计算与有限元分析，兼顾疲劳强度、一阶谐振频率及散热要求。
动圈采用碳纤维柔性组件提供横向导向，上下导向结构用于控制轴向运动和抗倾覆能力。台体以空气弹簧支撑，并结合线性导向和基座隔振减小传递到基础的振动。原方案不同章节对导向部件的名称有所差异，具体轴承形式和润滑接口应在总装图及技术协议中统一。

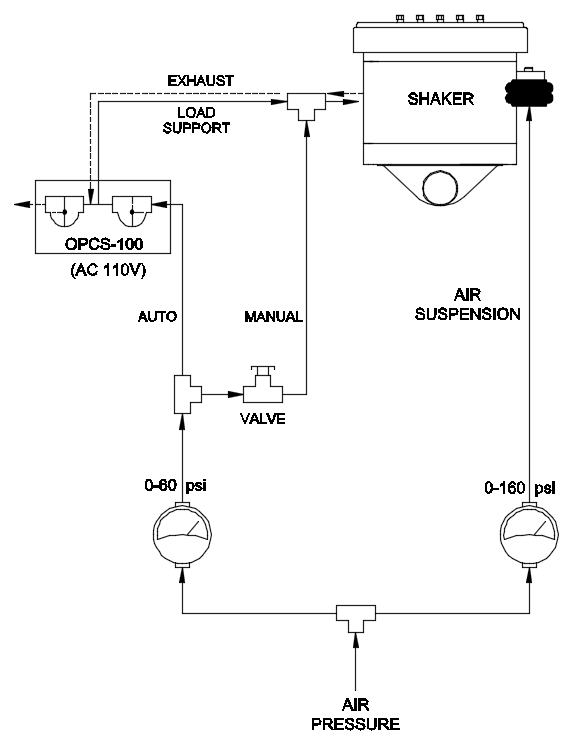

OPCS-100光电自动对中系统通过检测动圈位置，控制充气和排气，使动圈回到中心位置。方案给出响应时间小于1 s，并说明对中精度与进气压力有关。现场应结合实际载荷调整气压，检查中心位置稳定性，避免充放气反复切换。

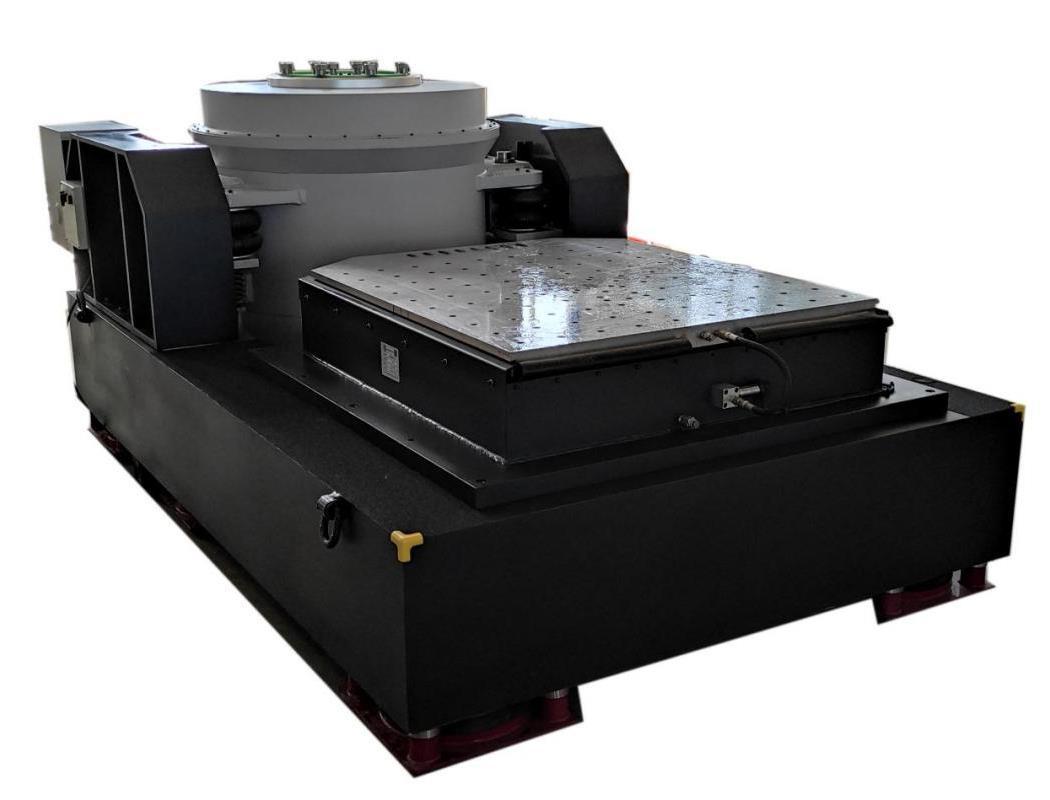

05 水平滑台与垂直扩展台
| 项目 | 方案配置 / 指标 | 应用说明 |
|---|---|---|
| ST32水平滑台 | 800×800 mm，Az31B镁合金，约60 kg | 螺套M12，孔位按用户需求设计 |
| 水平滑台频带与行程 | 1～2000 Hz，行程51 mm | 一阶共振频率≥700 Hz |
| 水平滑台承载 | 最大600 kg | 与台体1000 kg静态承载分别确认 |
| HE24-3232扩展台 | 800×800 mm，Az31B镁合金，重量≤90 kg | 安装孔位按用户需求设计 |
| 扩展台频带与位移 | 1～2000 Hz，连续最大位移51 mm | 一阶共振频率≥900 Hz |
| 扩展台承载 | 900 kg | 夹具、重心和连接刚度纳入安装校核 |
水平滑台与扩展台的使用频带均为1～2000 Hz，标准行程/连续位移为51 mm。即使台体选配更大位移，也需要重新确认附件、连接杆和夹具的行程兼容性。安装时重点核对台面高度、轴线对中、连接紧固、线缆活动余量和重心位置。
06 DMA4014E功放与运行保护

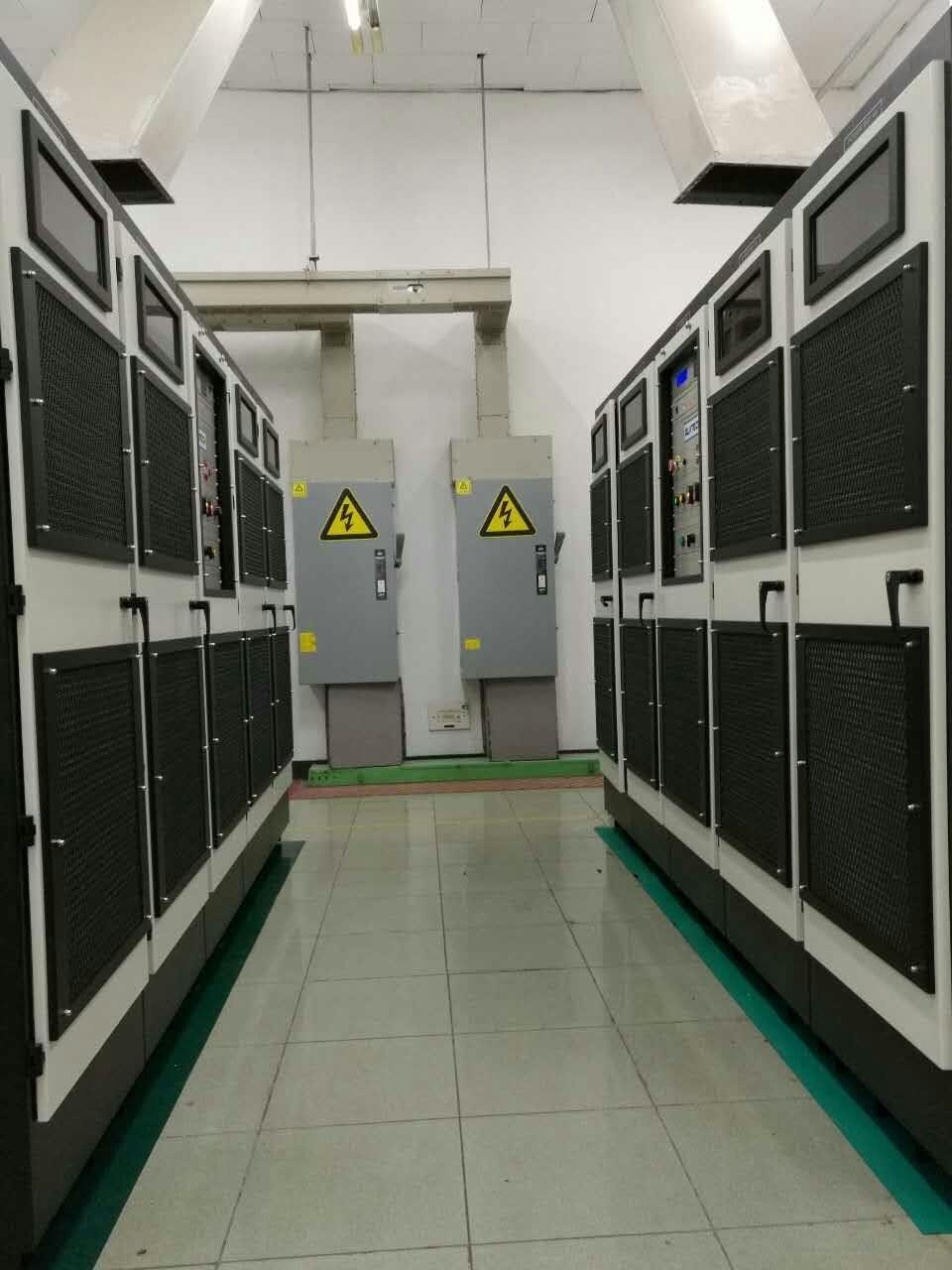

本方案配置DMA4014E数字开关功率放大器，按本型号专用规格表采用140 kVA、14个10 kVA功率模块。触摸显示界面用于监视动圈及励磁的电压、电流，并支持高、低励磁切换及本地/远程操作。
本型号专用参数表给出频率响应DC～5000 Hz、信噪比≥70 dB；原方案还包含其他DMA系列的参考参数。因此本文只以本型号配置说明选型，不将其他系列的480 kVA、柜体尺寸或频率上限作为本系统指标。
保护链包括台体过热、过载、过位移及外部联锁，电网过压、欠压、缺相，功率模块短路及逻辑故障，励磁开路、短路和温度异常，以及声光报警、有效值超差和应急停机。联调时应逐项检查触发、停机、复位条件及报警记录。
07 338LX水冷配套与现场条件
338LX采用水—水双循环换热。内循环蒸馏水流经动圈、励磁线圈和短路环，外循环水通过换热器将热量带走，再由外部冷却系统散热。监测项目可包括进回水温度、压力、流量和蒸馏水电导率，异常状态与设备保护联锁。
| 项目 | 方案配置 / 指标 | 应用说明 |
|---|---|---|
| 外循环参考用水量 | 原方案合计30 t/h | 励磁与台体回路约10 m³/h，动圈回路约20 m³/h |
| 建议供水能力 | 不小于36 t/h | 以实际冷却水温、管路阻力和运行工况核算 |
| 供水连接 | 2英寸（约50 mm）管径 | 进水配置温度表、水压表 |
| 冷却单元入口水压 | 大于0.3 MPa | 在冷却单元入口处核对，不能仅看水泵出口 |
| 水泵配套 | 方案建议扬程40 m以上 | 同时保证流量，结合现场管路选型 |
| 现场电源 | 三相380 V AC，50 Hz；接地电阻≤4 Ω | 配电容量结合功放输入、励磁和辅助系统确认 |
外循环流量、水压和供回水温度应同时满足要求。方案参考冷却水入口约29.4℃；实际连续运行能力需结合现场水温和散热条件验证。内循环水质、过滤和电导率维护应纳入设备操作规程。
08 安装联调与技术确认
- 试验谱与配置确认：确定试样和夹具总质量、安装面、方向、频率、加速度、位移以及正弦/随机试验模式，分别确认台体和附件能力。
- 现场条件确认：核对基础承载和隔振、供电接地、气源、外循环冷却水、机柜通风与检修空间。
- 机械与水路检查：检查台体翻转、滑台轴线、连接紧固、扩展台孔位、冷却回路密封、排气与供水条件。
- 控制与联锁验证：检查加速度反馈、动圈对中、参数监视、过位移、温度流量保护和急停动作。
- 低量级试运行：先检查系统噪声、波形和夹具共振，再按确认试验谱逐步提高量级，记录试验过程与异常响应。
验收应明确测试负载、夹具、控制点、试验谱、持续时间和判定条件，并保留控制记录、传感器校准信息、联锁检查记录及设备资料。方案中的推力、速度、加速度、位移与承载属于不同限制条件，最终需组合核算和试验验证。
资料来源：陕西库赫聚能科技有限公司《2016VH振动试验系统技术方案》，共32页。系统组成见第23页；台体、滑台、扩展台、功放及冷却配套见第24～29页；设备照片见第17、30～31页。
