双室真空油淬气冷炉技术方案：真空加热、油淬转移与气冷回火的一体化热处理系统

加热测试装备

本案例根据《UTONLAB-双室真空油淬气冷炉技术方案》整理。PDF原件已作为附件保存，网页内容按项目案例方式重新组织，重点展示方案应用场景、系统结构、关键控制点和工程交付价值。

项目背景

高端工模具钢、高速钢、轴承钢、精密传动件和航空航天金属零部件在热处理过程中，既要求加热阶段尽量避免氧化、脱碳和表面污染，又要求淬火阶段具备足够冷却强度和稳定重复性。传统单室炉在真空加热、转移、油淬、气冷和装卸节拍之间容易互相牵制，尤其在批量处理和工艺切换时，设备效率、油烟控制、安全联锁和温度均匀性都会成为工程瓶颈。

双室真空油淬气冷炉的价值，在于把真空加热与淬火冷却区分离：加热室专注于真空、高温和温度均匀性，淬火室承担油淬、气冷、油气分离和安全保护。两室之间通过转移机构衔接，使工件从高温真空环境进入淬火介质的过程更可控。

系统方案概述

该方案可理解为“真空加热室 + 油淬/气冷室 + 真空系统 + 加热系统 + 转移系统 + 油循环冷却系统 + 气冷循环系统 + 自动控制与安全联锁”的集成设备。系统面向需要洁净加热、快速转移、可控淬火和数据化记录的热处理场景。

关键工程模块

模块	功能定位	设计关注点
真空加热室	承担工件升温、保温和真空保护	温度均匀性、炉衬隔热、加热元件寿命、装炉空间与热场标定
油淬/气冷室	完成工件油淬、气冷和冷却切换	油槽容积、搅拌循环、油温控制、油气分离、消防与防爆安全
转移机构	在两室之间完成高温工件快速转移	转移动作可靠性、密封影响、热变形、定位精度和维护便利性
真空系统	实现抽真空、保压和工艺气氛切换	抽速匹配、泄漏率控制、阀门逻辑、油汽污染隔离和维护周期
自动控制系统	管理工艺曲线、动作顺序、报警和数据记录	程序升温、保温、转移、淬火、气冷、降温和异常保护的流程化控制

真空加热阶段：先保证热场和表面质量

真空加热室的核心任务是让工件在受控压力和温度下完成均匀升温。对于对表面质量敏感的零件，真空环境可以显著降低氧化和脱碳风险；对于尺寸精度要求高的零件，升温速率、保温时间和装炉方式会直接影响热应力和变形。

在工程设计中，热场均匀性不能只看炉膛额定温度，还需要通过空炉、负载和典型装炉量三种状态进行验证。加热元件布置、隔热屏结构、料框导热、工件堆放间距和测温点位置都会改变实际热场。

油淬与气冷阶段：冷却能力和安全保护同等重要

油淬的优势是冷却强度高，适用于需要较高淬透性和组织控制的金属件。但油淬也是风险最高的环节之一：高温工件进入油槽会产生油烟、油蒸汽、局部沸腾和热冲击，设备必须同时考虑油温控制、油位监测、搅拌循环、油气分离、灭火接口和防误动作联锁。

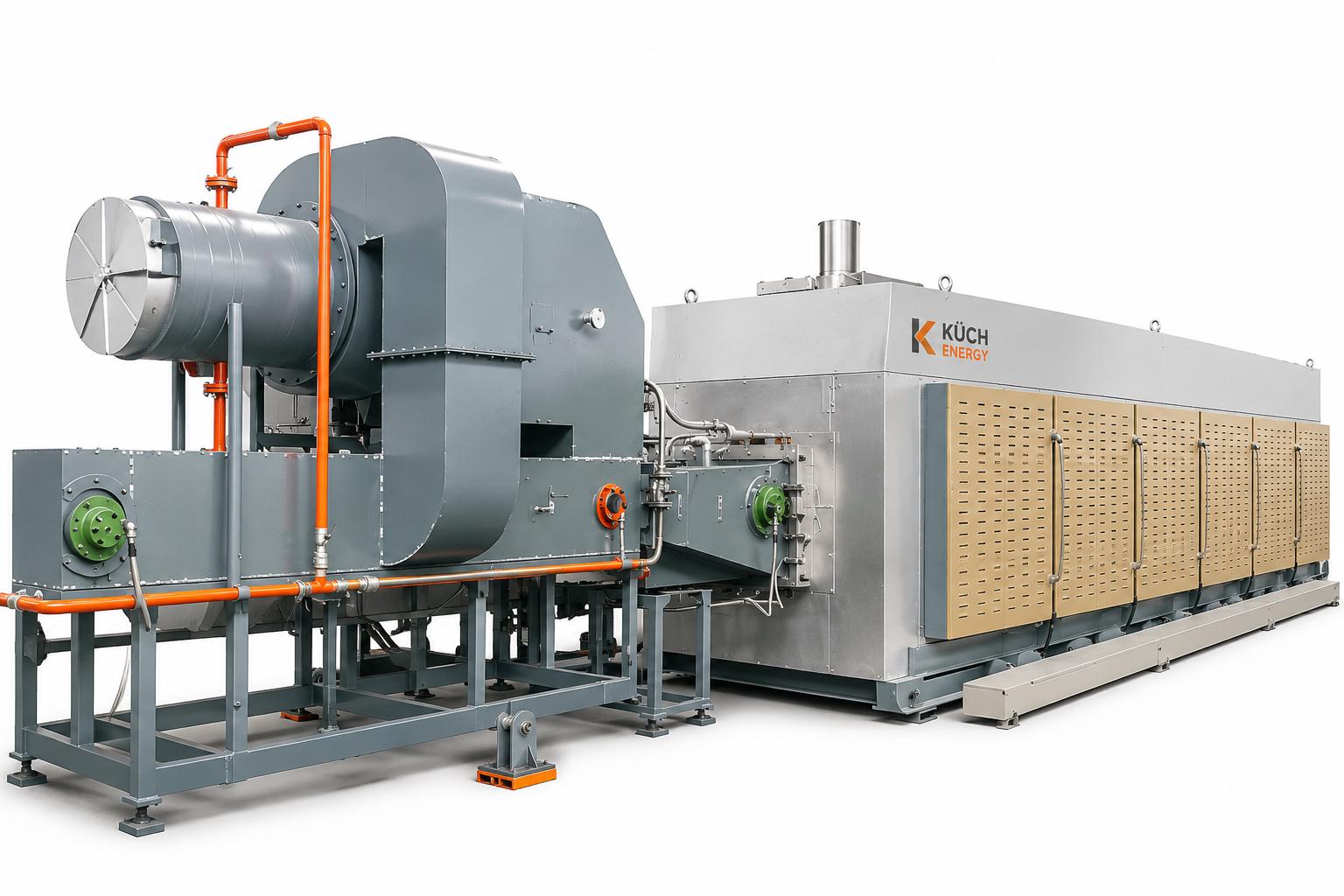

气冷系统则用于辅助冷却、低变形工艺和油淬后的温度管理。气流组织、换热器能力、风机/循环泵可靠性和压力控制决定冷却均匀性。对复杂零件而言，冷却不均会带来硬度差异、残余应力和变形风险，因此气冷路径需要在结构设计和工艺验证中提前考虑。

自动化控制与数据记录

双室真空油淬气冷炉的控制逻辑比普通箱式炉复杂得多。系统需要把抽真空、升温、保温、转移、开闭阀、油淬、气冷、回填、降温和出炉动作串成一套可重复工艺流程。每个动作都应有前置条件，例如真空度达到设定值、炉门关闭到位、油温处于允许范围、冷却水流量正常、转移机构回零、气压满足要求等。

项目交付时，建议将温度曲线、真空度、油温、气压、阀门状态、报警记录和工艺阶段标记纳入数据记录。这样不仅方便追溯单批零件的热处理过程，也便于后续优化升温曲线、保温时间和淬火节拍。

适用场景

该类设备适合用于工模具钢、高速钢、轴承钢、不锈钢、精密传动件、航空航天结构件和高附加值热处理件。对于小批量多品种研发生产，双室结构有利于切换工艺；对于稳定批量生产，自动程序和联锁保护能降低人为操作差异。

在UTONLAB的项目体系中，该案例属于热工设备与工程交付方向，可与真空炉、气氛炉、热处理工艺验证、智能温控和数据采集系统形成组合方案。

项目交付价值

本案例的重点不是单台炉体硬件本身，而是围绕客户热处理目标形成完整系统：真空加热保证表面质量，油淬保证冷却强度，气冷提供工艺灵活性，自动化控制保证流程一致性，安全联锁保证高温、真空、油介质和机械动作处于受控状态。
