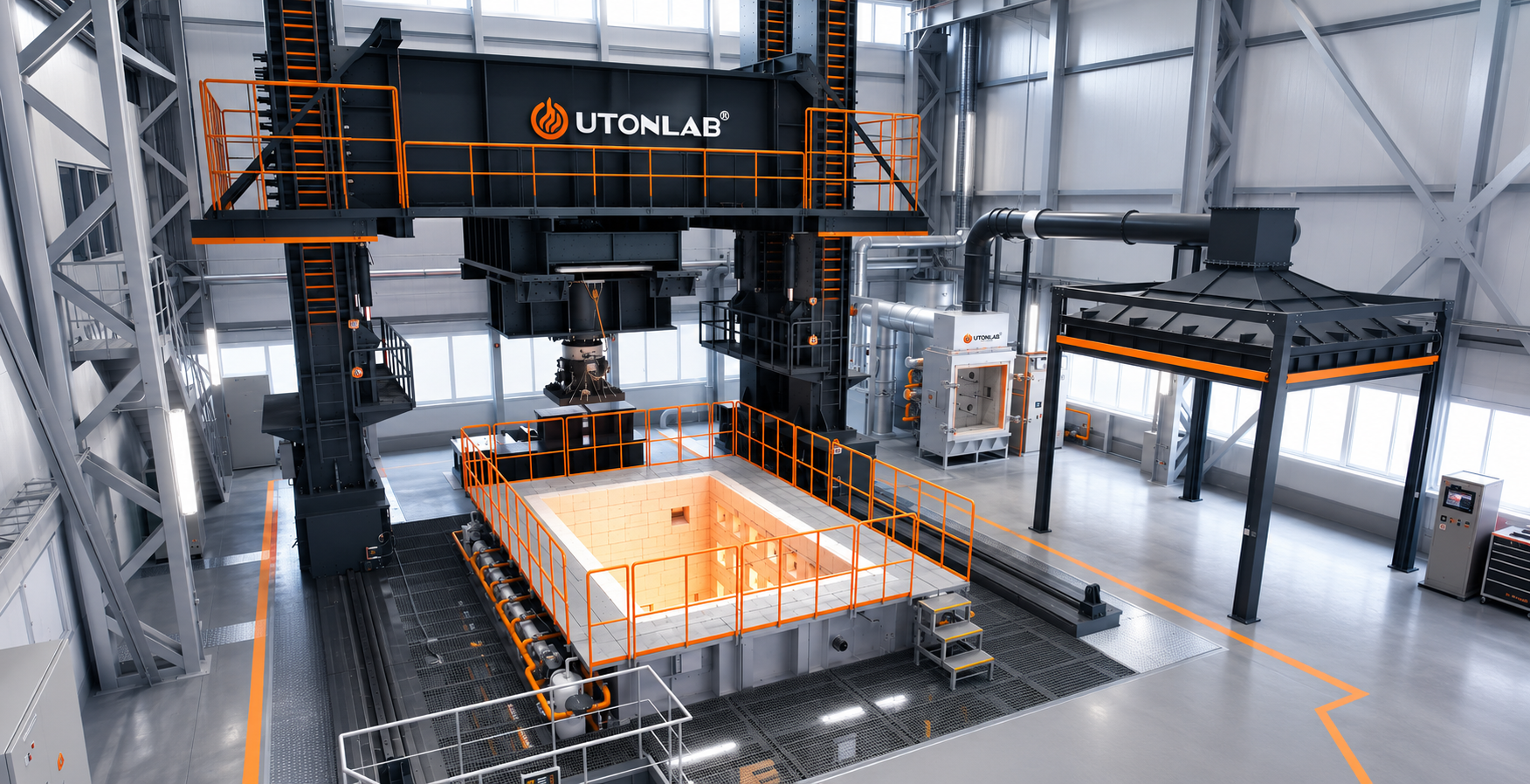

本案例围绕西安建筑科技大学大型结构件高温加载与火灾模拟实验需求，完成 RQL-40000KW-12 可变容积式天然气实验炉方案设计。方案重点解决大尺寸试件进出炉、不同实验体积适配、分区燃烧控温、炉门与炉顶移动密封、排烟组织和安全联锁控制等工程问题。
项目背景
该实验炉定位为周期性作业大型天然气炉，主要服务建筑材料结构件、大型金属结构件及相关试验件的高温加热实验，也可扩展用于结构件预热、热装、退火、应力消除和时效处理等工况。相比常规实验室箱式炉，本项目的关键难点不在单点升温，而在大空间炉膛的热量组织、载荷适配、结构密封和多区温度一致性。
设计方案将炉体、炉衬、燃烧系统、移动炉门、分段移动炉顶、排烟系统和 PLC 控制系统作为一个整体进行配置，使实验炉能够兼顾大尺寸构件安装、局部外露实验要求、分区燃烧调节和实验过程数据记录。
核心技术参数
| 项目名称 | 箱式天然气实验炉 / 可变容积式天然气实验炉 |
|---|---|
| 型号 | RQL-40000KW-12 |
| 额定功率 | 40,000 kW |
| 额定温度 | 1200℃ |
| 燃料与炉前压力 | 天然气，炉前压力 5000-8000 Pa |
| 加热分区 | 12 区独立控温 |
| 烧嘴配置 | 每区 7 套，共 84 套烧嘴 |
| 控制方式 | PLC 程序阶梯式升温曲线，触摸屏操作，智能 PID 自动控温，支持无纸记录与数据拷贝 |
| 空炉升温 | 满负荷升温小于 4 小时 |
| 装载能力 | 最大装载量约 50 t |
| 有效工作尺寸 | 长 22100 mm × 宽 12700 mm × 高 4000 mm |
| 炉体外形尺寸 | 长 39100 mm × 宽 20800 mm × 高 6600 mm（含炉盖支架） |
方案组成
大型炉体与基础
炉壳采用型钢框架与钢板焊接结构，结合炉底基础、炉墙立柱预埋件和炉门行走钢轨基础，满足大尺寸试件与重载实验需求。
全纤维保温炉衬
炉墙、炉顶和炉门采用锆质硅酸铝纤维模块及高温不锈钢锚固件，保温层厚度大于 400 mm，兼顾低蓄热、抗热振和节能保温。
前后移动炉门
前后炉门采用整体框架移动式结构，底部配置重型钢轮与轨道，支持电动、遥控和平行前后移动，便于大型实验体施工安装。
分段移动炉顶
炉顶按多块组合模块设计，可按段向炉膛方向横向移动，适配部分实验体顶部外露或局部测试布置要求。
燃烧与温控系统
燃烧系统由助燃风机、供风管路、燃烧器、燃气管路、电磁阀、空燃比例阀、电动执行器和检测元件组成。方案采用 12 区分区控制，每个加热区配置相应烧嘴、热电偶和调节机构，通过空燃比例控制保证升温速度、燃烧稳定性和炉温均匀性。
供风系统设置过滤装置，管路采用均布与环形布置思路，保证助燃空气分配均匀并方便后期维护。供燃气系统配置过滤、减压、计量、压力检测、电磁切断和压力继电器等部件，确保各区烧嘴入口压力一致，满足大型天然气炉稳定燃烧需要。
控制系统采用工业工控机、PLC、触摸屏、PID 温控仪表和执行机构联动设计。操作界面可显示各控制区设定温度、实时温度、运行状态和报警信息，支持多段升温曲线编程、过程记录和实验数据导出。
安全与联锁设计
项目将燃气安全作为重点设计内容，烧嘴配置自动点火与熄火报警，燃气系统具备自动切断保护；当炉温超过设定上限时，系统自动关小对应烧嘴火焰，待温度恢复后再按控制逻辑调整。炉门进出、点火、排烟、燃气供给和温控过程之间设置误操作联锁，降低人员、设备和实验件风险。
排烟系统按前后两部分分别控制，配置两套排烟风机和烟筒，可根据不同实验体尺寸和实验区域组织烟气排放，提升大空间炉膛运行的可控性。
交付内容
方案范围覆盖 RQL-40000 台车式天然气炉本体、PLC 集成电脑控制控温柜、12 区 S 型热电偶、屏蔽补偿导线、控制柜与炉体连接线缆、地基安装尺寸资料、安装地基图、电器原理图、接线图、使用说明书、合格证及外购件资料等。
项目同时包含现场调试、操作培训和后期使用指导，确保设备完成安装后能够按照实验流程稳定运行，并帮助用户掌握炉门移动、分区控温、升温曲线设置、报警处理和日常维护要点。
项目价值
该方案将超大空间炉体、可变容积结构、天然气分区燃烧、移动炉顶和 PLC 程序控温集成为一套完整实验平台，可服务建筑材料耐火性能研究、大型结构件高温响应评估、金属结构件热处理与高温验证等场景。对于高校和科研平台而言，该类设备能够把单件材料测试拓展到更接近工程尺度的结构件实验。
