高温叶片裂纹智能检测装置技术方案

智能化与数字孪生

本案例根据《高温叶片裂纹检测装置技术方案》整理。项目以最高1050℃炉内试验环境为对象，通过耐温视频采集、AI裂纹识别和安全联锁，实时记录叶片状态并标注裂纹位置与尺寸。

项目背景

发动机叶片在高温和高速气流环境下长期工作，裂纹萌生与扩展会直接影响结构可靠性。传统停机检查无法连续呈现裂纹形成过程，也难以把缺陷变化与温度、时间和试验阶段准确关联。项目因此在可侧壁开孔的高温试验炉上建设在线监测系统，要求视频采集设备安装于炉体侧壁，边缘计算与管理终端布置在操作机房或工作台。

试验对象	叶片尺寸约 L 20 cm × W 3 cm × H 6 cm，两侧视场覆盖叶片关键表面。
炉内工况	炉内最高温度1050℃；设备按最高耐受1200℃设计；无油烟、无粉尘。
图像性能	相机分辨率不低于1920 × 1080，采集帧率不低于50 fps；方案配置400万像素全局快门工业相机，最大帧率90 fps。
检测能力	裂纹最小识别长度不大于2.0 mm；识别准确率不低于85%；裂纹长度和宽度测量误差不大于10%；推理速度不低于50 fps。
计算架构	两套高温高速采集相机分别接入两套6T以上算力的AI边缘盒子，经万兆工业交换机连接管理主机。
安全保护	PLC联动监测探头内腔温度、压缩空气压力和供电状态；超温、停气或停电时自动退出探头并封闭炉壁开孔。

系统由高温视频采集端、网络传输、AI边缘计算和管理客户端构成。双路相机分别采集叶片正反面的高温视频，边缘盒子就近完成裂纹推理，管理主机提供实时画面、历史回放、检测数据查询和结果展示。原始视频与检测结果均可存储到指定位置，便于试验复盘和缺陷演化分析。

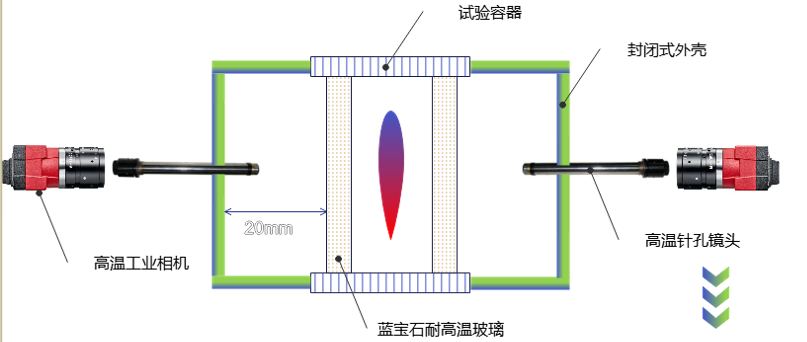

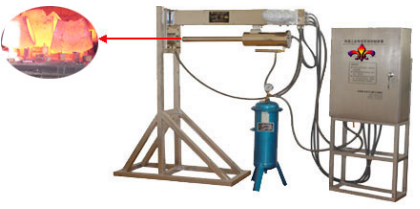

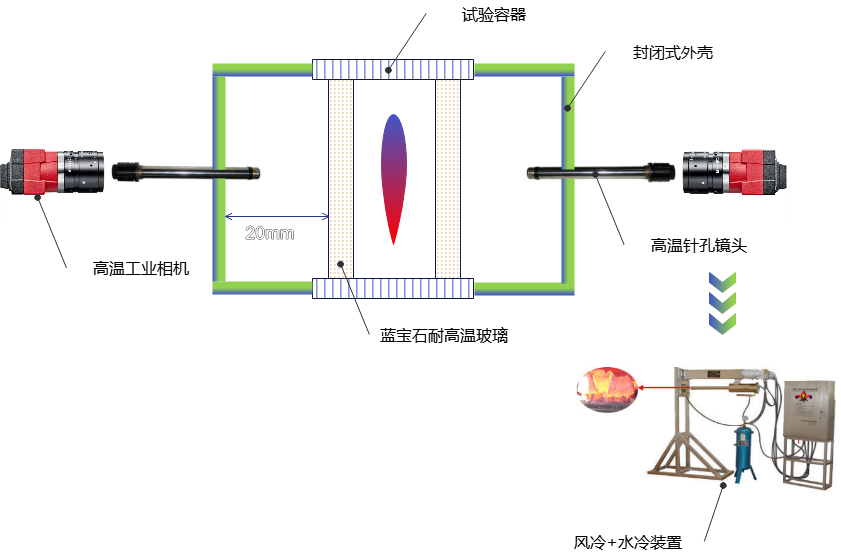

炉体两侧分别开设约220 mm × 95 mm安装口，使用耐高温蓝宝石玻璃隔离炉内环境，并通过304不锈钢保护壳控制辐射热。相机采用高温针孔镜头，前端设置旋转风幕吹扫，工作部位结合风冷与水冷。金属导轨和自锁电机负责探头伸进、退出及角度调节，既保证检测视场，也便于异常状态下快速撤离。

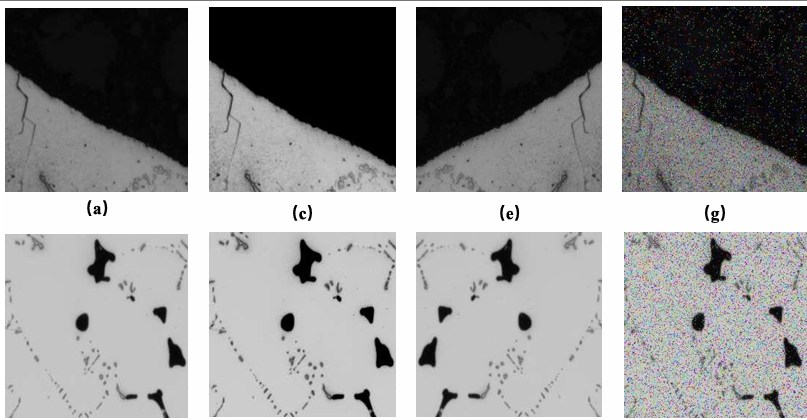

算法采用YOLOv11进行小目标裂纹识别，并将深度学习与特征检测结合。训练流程包括样本收集、缺陷分类与人工标注、模型训练、测试验证和迭代调优。对叶片表面裂痕、坑状或凸起等特征可按实际需求扩展类别。为提高现场适应性，图像预处理还覆盖硬件/软件防抖、短焦广角畸变校正以及低照度场景优化。

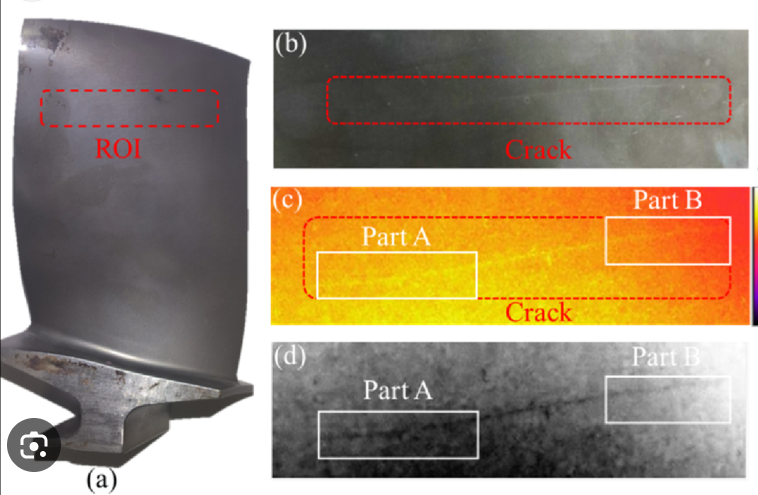

深度学习模型负责定位裂纹目标，特征识别算法进一步计算裂纹长度与宽度，从而兼顾检测实时性和尺寸测量需求。系统将裂纹框、位置、尺寸及时间信息叠加在视频画面中，并与原始数据同步保存。

两套高温高速相机覆盖叶片正反面，减少观测盲区，并为裂纹位置复核提供多视角证据。

AI边缘盒子就近处理视频流，使识别速度达到50 fps级，并降低管理端的计算与网络负担。

温度、气压与供电状态纳入PLC联锁；异常时自动退镜、回位封孔，保护相机和炉体安全。

实时视频、历史回放、裂纹位置、尺寸和检测结果统一管理，支持试验过程复盘与趋势分析。

供货范围包括两套高温实时视频采集及裂纹检测装置、一套上位机软件和现场调试。核心硬件由高速面阵相机、高温制冷与退出装置、PLC控制器、万兆工业交换机、AI边缘计算盒子和管理主机构成。项目计划覆盖现场调研、软硬件设计开发、安装、集成调试、算法优化以及系统培训移交，整体交付周期约2个月。
