该项目对象为某研发团队提供的一套金属增材制造燃烧室样件。构件具有整体曲面壳体、多处周向接口、中心功能组件以及内部导流/配气结构，外部还需与既有管路、测量系统和试验安装边界连接。客户希望在不公开核心设计参数的前提下，尽快确认样件是否具备进入下一阶段热态试验的工程条件。
一、项目背景：增材成形完成后，真正的工程工作才刚开始
增材制造能够把复杂曲面、局部薄壁、内部通道和多接口结构集成在一个构件中，减少传统分段加工与焊接。但对于燃烧室类热端构件，“打印出来”并不等于“可以直接点火或进入高热流工况”。在真实试验前，仍需回答以下问题：
结构能否装配
法兰、中心组件、周向接口和密封位置是否与现有试验系统匹配，装配顺序是否可执行。
通道是否可用
内部通路、喷注/导流单元和外接管路是否连通，是否存在残余粉末、局部阻塞或异常压降。
测量是否可信
温度、压力及状态监测点应避开强干扰区域，同时能够反映入口、主体区和出口附近的变化。
升工况是否安全
必须通过冷态、低等级热态和逐级加载观察，建立中止条件，避免未经确认即进入目标工况。
二、来件状态与工程难点

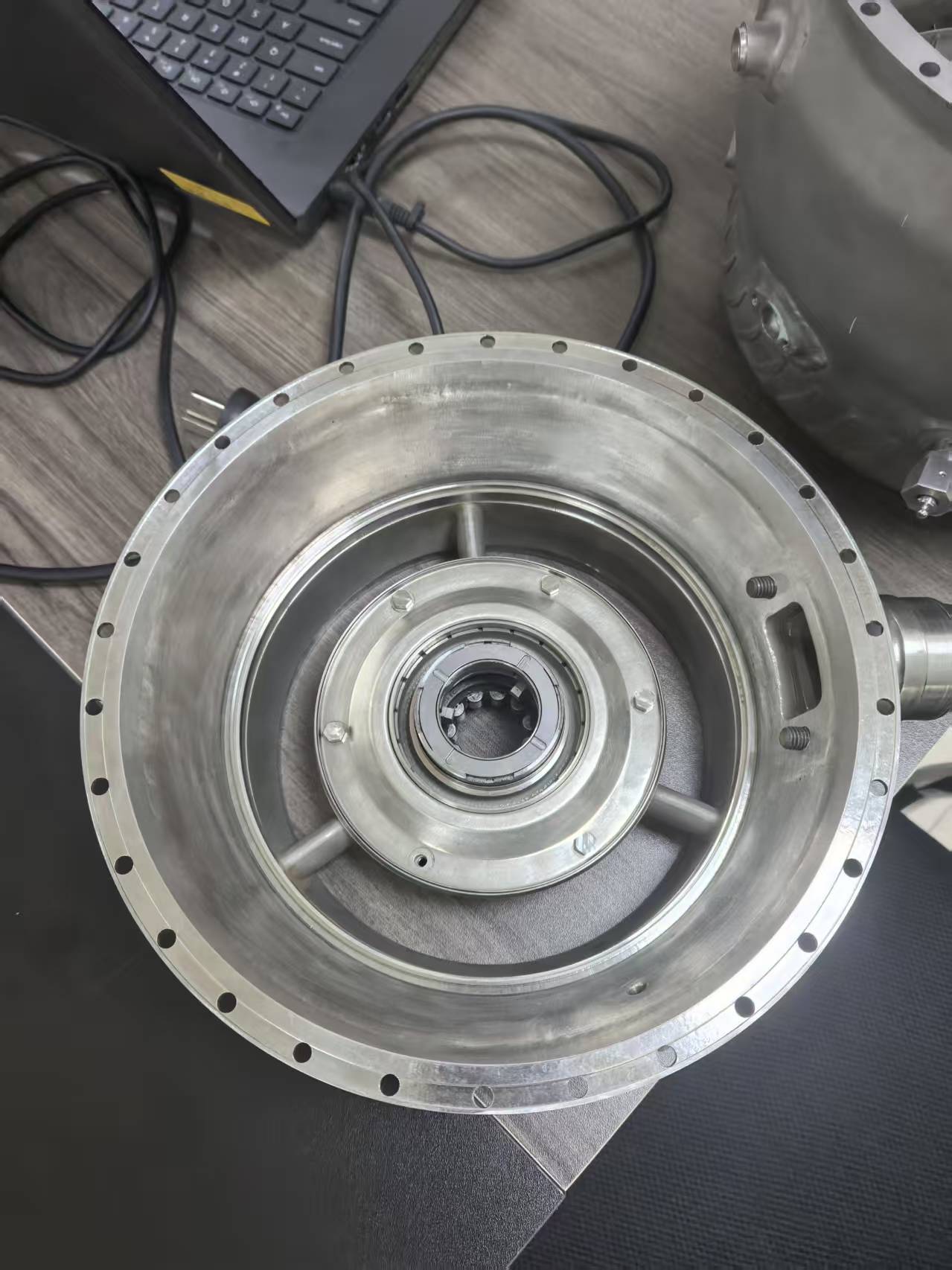

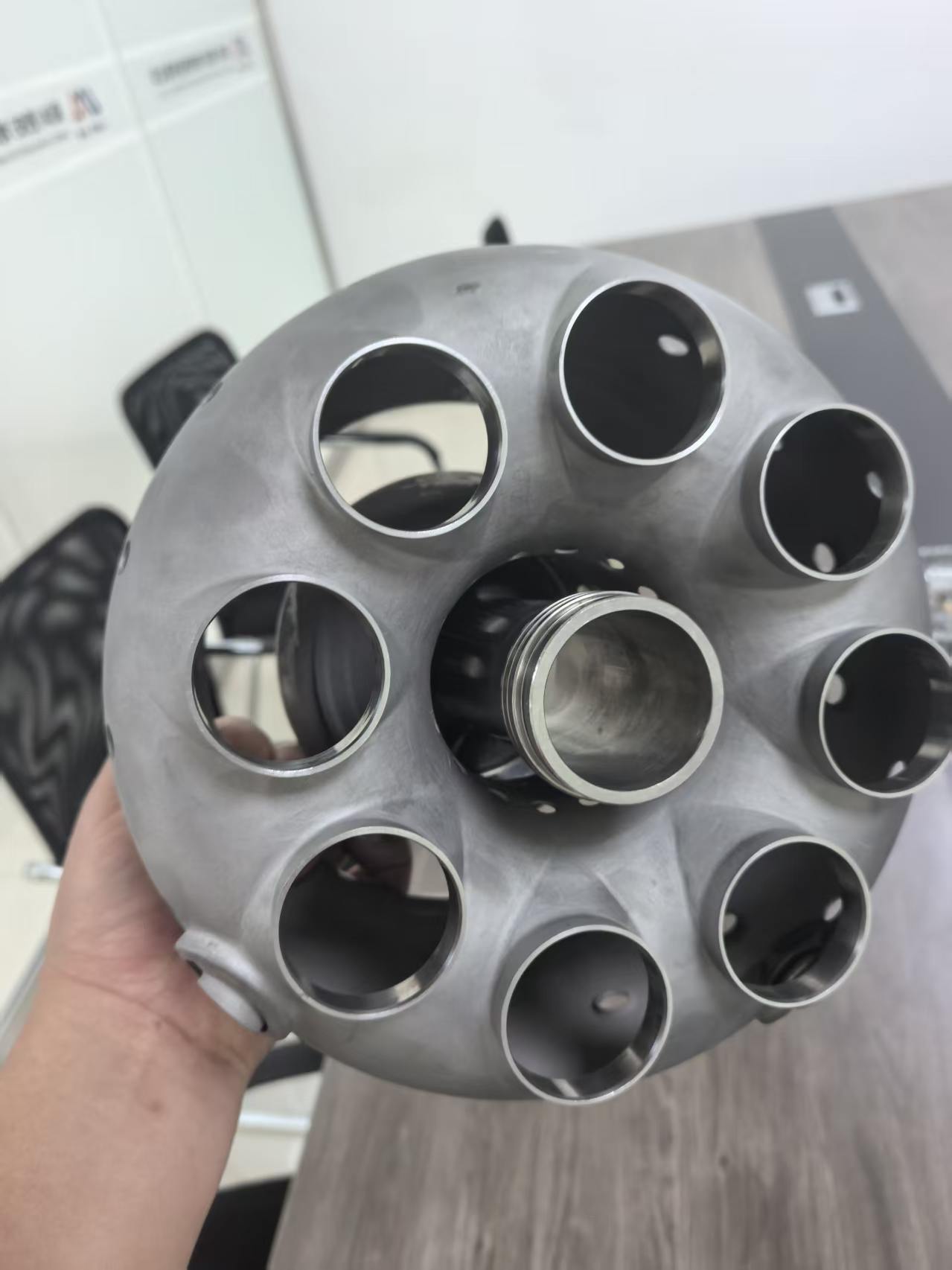

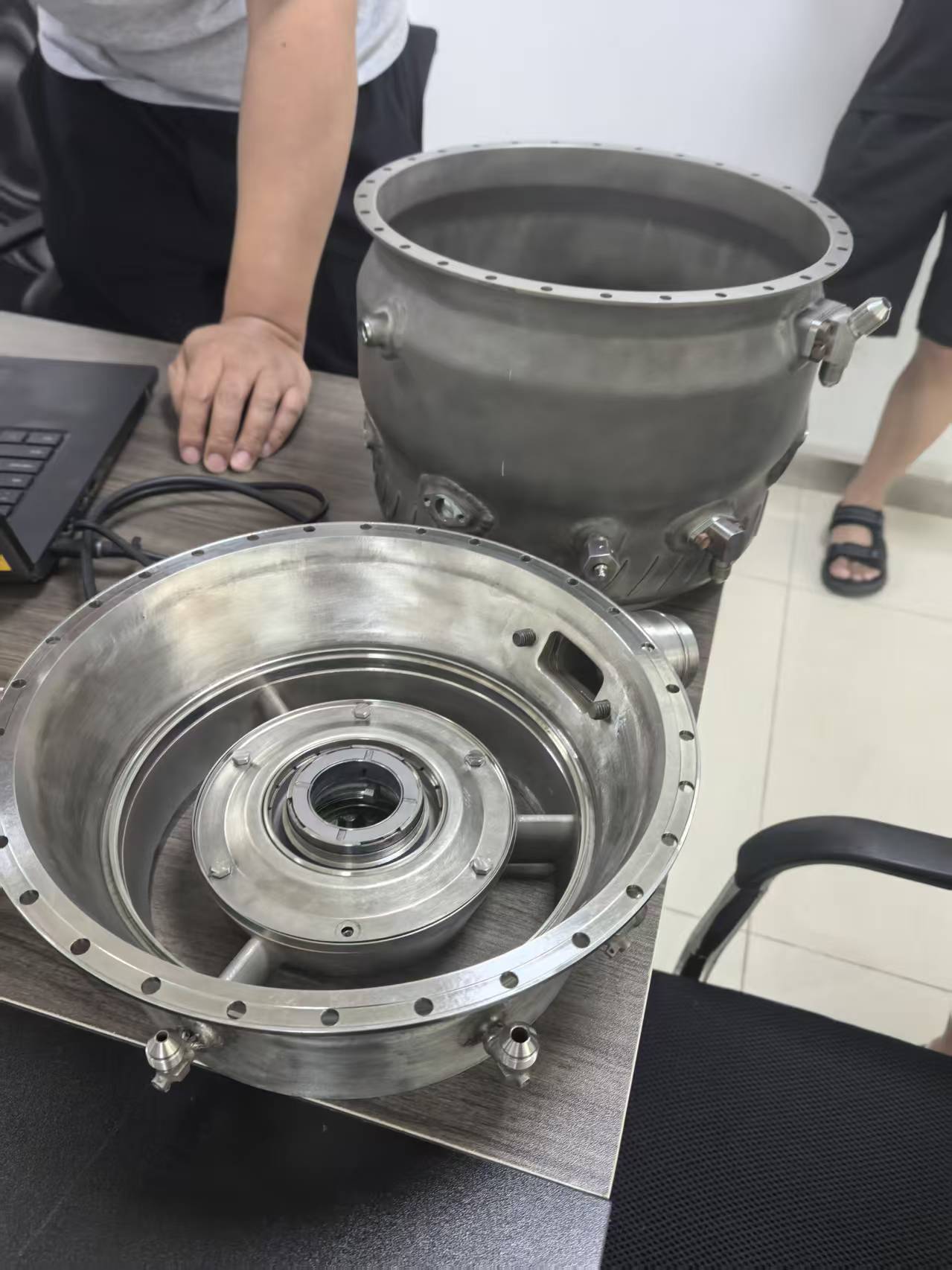

样件主体为近回转对称的金属壳体，周向设置若干功能接口，上端采用环形连接边界；内部装有中心组件、环形腔体及支撑/导流结构。另有一件多孔分配构件与主体配合使用，其几何特征集中、局部壁厚变化明显，对装配同轴度和通路一致性提出要求。
- 增材表面与机加工基准并存：需要区分原始成形面、后加工密封面和安装基准，避免使用非基准区域判断整体偏差。
- 接口数量较多：各接口功能不同，需建立编号、方向和连接关系，防止装配和采集通道混淆。
- 内部结构可达性有限：常规量具无法完整检查内部通路，需结合目视、通气、压差或其他无损手段交叉确认。
- 热态边界耦合：壳体受热、内部流动、外部散热和连接件约束共同作用，单点温度不能代表构件整体状态。
三、UTONLAB工程服务范围
| 服务环节 | 主要工作 | 形成的工程输出 |
|---|---|---|
| 来件复核 | 核对样件、附件、接口方向和表面状态；记录可见缺陷与需重点关注区域 | 来件状态记录、构件照片、接口清单 |
| 装配适配 | 复核法兰、中心组件、周向接口及密封关系；确定装配顺序和工具空间 | 装配检查表、接口编号图、适配建议 |
| 冷态检查 | 开展通路确认、低压气密/保压观察及必要的分支检查 | 连通性记录、泄漏风险点、整改项 |
| 测量规划 | 按入口附近、主体壁面、关键连接区和出口附近布置代表性测点 | 测点表、通道映射、采集频率与报警逻辑 |
| 热态验证 | 按低等级—中间等级—目标验证等级逐级加载，观察温度、压力和结构状态 | 过程曲线、阶段判据、异常事件记录 |
| 结果交付 | 汇总试验条件、关键曲线、问题闭环和下一轮结构建议 | 工程服务报告、原始数据包、复盘记录 |
四、实施过程：从装配关系开始建立可试验状态
1. 构件识别与接口编号
项目首先依据样件实际形态建立接口编号，不在公开材料中使用客户内部代号。针对上端环形连接、主体周向接管、测量接口和中心组件分别记录位置、方向及用途，并将照片、装配记录和采集通道保持一致。这样做可以避免多人协作时出现“同一接口多种叫法”。
2. 装配与密封边界复核
重点检查机加工密封面、连接孔位、中心组件同轴关系以及管路接头可操作空间。对增材原始表面不直接采用外观粗糙程度判定密封能力，而是以实际密封面、配合尺寸和保压结果为依据。装配过程采用分步紧固与复查方式，减少局部偏载。
3. 内部通路与清洁状态确认
结合结构资料和现场可达性，对分配构件孔道、主体通路及外接接口逐一确认。对可能残留粉末或加工碎屑的区域实施重点检查；在条件允许时使用分路通气和响应对比判断支路一致性。该步骤的目标不是代替工业CT，而是在试验前排除明显的装配、阻塞和方向错误。
4. 测点与联锁逻辑
温度测量采用“代表区域+风险位置”的思路：既关注主体热状态，也关注接口、密封和连接件附近的异常升温。压力/流量侧关注供给稳定性和不同阶段的变化趋势。控制系统设置升温速率、关键温度、压力波动及信号失效等中止条件，避免仅依靠操作人员目视判断。
5. 分阶段热态验证
试验按检查、冷态运行、低等级热态、短时稳定保持和逐级提升的顺序进行。每一级结束后检查构件外观、连接状态、测点漂移和数据一致性；只有前一级满足约定判据，才进入下一阶段。该方法在不披露目标工况的情况下，仍能说明项目采用了受控放大的验证路线。
五、验证结果与问题闭环
在约定验证范围内，样件完成了装配适配、通路检查和分阶段热态运行，主要接口关系及采集链路满足后续研发使用要求。项目未公开极限性能结论，也不将阶段性工程验证等同于产品定型鉴定。
实施过程中形成的改进项主要集中在接口标识、局部操作空间、测点可维护性和后续清洁检查便利性等方面。团队将这些问题回写至下一轮数字模型和装配文件，使后续样件不只是调整打印几何，同时优化制造后处理、检测、装配与试验全过程。
| 关注项 | 本轮处理方式 | 下一轮设计建议 |
|---|---|---|
| 接口辨识 | 现场编号并与数据通道绑定 | 在非关键区域增加永久标识或防错特征 |
| 安装空间 | 调整装配顺序和工具路径 | 预留接头旋转、紧固和拆卸空间 |
| 测点维护 | 采用可更换式安装与通道复核 | 将测温孔、引线保护和定位基准纳入一体化设计 |
| 内部清洁 | 分支通气与可达区域检查 | 增加排粉/清洁路径及可验证的检查接口 |
六、项目价值：把增材构件转化为可验证的工程对象
本项目的核心价值并非单独完成某一次热态运行，而是建立了从增材样件接收、接口识别、装配适配、冷态检查到热态验证的连续流程。对类似燃烧室、换热腔、复杂流道和高温反应部件而言，这套方法可以减少“打印完成后才发现无法装配、无法测量或无法安全升工况”的风险。
工程结论：增材制造解决复杂结构“如何做出来”，工程服务解决构件“如何接入系统、如何测量、如何安全运行、如何用数据推动下一轮设计”。只有两者打通，复杂热端构件才真正具备迭代和交付能力。
