本项目面向铝合金及颗粒增强铝基复合材料的实验制备。客户需要的不只是单台熔炼炉或液压机，而是一套能够稳定复现“熔体净化—颗粒加入—均匀分散—低氧转移—压力凝固”全过程的铝合金复合材料挤压铸造一体化设备。UTONLAB据此完成工艺梳理、热工设计、机械集成、控制联锁、制造装配和联动验证。
一、项目难点：颗粒分散、熔体纯净度与压力凝固必须协同
铝基复合材料具有轻质、高比强度、耐腐蚀和良好热稳定性，在航空航天、交通运输、电子封装及高性能结构件领域具有应用价值。但在液态制备过程中，增强颗粒容易发生团聚、上浮或沉降，同时熔体吸气和氧化夹杂也会放大孔隙、界面缺陷与组织不均问题。
稳定温场
液态工艺约700±20 ℃，半固态工艺约660–680 ℃。三温区加热与PID闭环降低轴向温差，为颗粒润湿和后续浇注保留稳定窗口。
熔体净化
先抽至10–100 Pa真空，再回填氩气至常压或微正压，降低含气量和氧化夹杂，减少熔炼与处理过程的二次污染。
复合分散

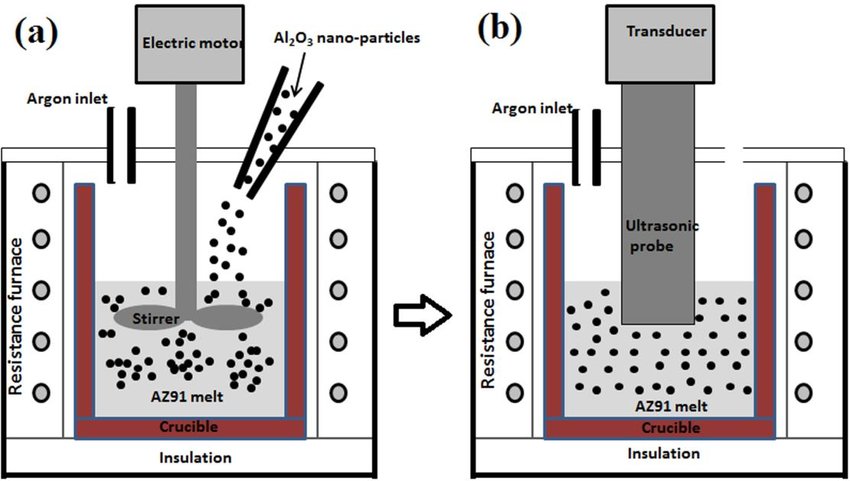

机械搅拌建立轴向—径向复合流场，20 kHz超声利用空化与声流打散团聚、促进脱气，两种机制协同改善均匀性。
压力凝固
金属液充型后施加约100 MPa压力并保压约1分钟，在凝固阶段抑制缩孔和气孔，提高铸锭致密度与组织一致性。

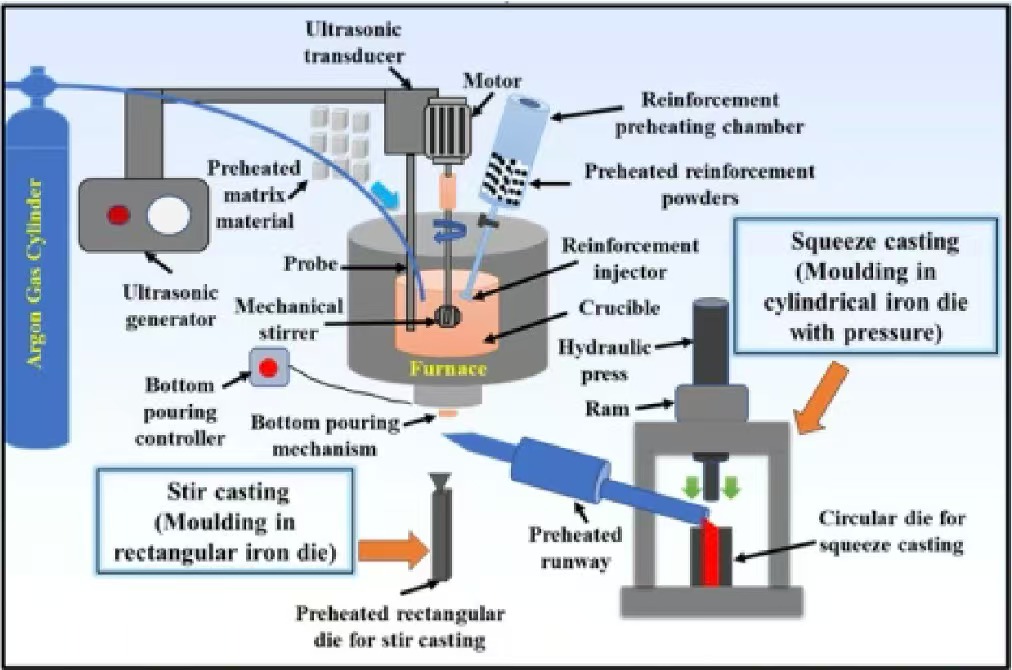

二、设计制造一体化：从工艺目标反推设备结构
项目没有把加热炉、搅拌器、超声设备和压力机简单拼接，而是从材料工艺节拍出发统一确定坩埚容量、温区划分、炉体接口、搅拌轴密封、变幅杆位置、颗粒预热与送料方式、底注流道、模具温控及液压动作顺序。通过设计制造一体化，减少中间转运导致的温降、吸气和二次氧化。
| 功能模块 | 设计配置 | 解决的工艺问题 |
|---|---|---|
| 炉体与加热 | 双层水冷外壳；三温区电阻加热；高密度石墨或SiC-石墨复合坩埚；内壁可配置BN涂层 | 实现≤700 ℃稳定加热，改善温场一致性并降低熔体污染风险 |
| 真空与气氛 | 机械泵抽真空至10–100 Pa；氩气回填；配置流量计及除氧、除水净化单元 | 减少吸气、氧化膜和夹杂，建立可控熔炼环境 |
| 机械搅拌 | 顶置伺服电机、磁流体密封、水冷中空轴；100–600 rpm；45°斜叶桨可更换 | 增强对流与传质，降低颗粒团聚、沉降和自由液面卷气 |
| 超声处理 | 20 kHz、1–2 kW；Ti-6Al-4V变幅杆；浸入深度20–40 mm；功率、脉冲和时长可设 | 利用空化与声流打散团聚体、去除表面气膜并促进熔体脱气 |
| 预热投料 | 螺旋计量送料器；独立400 ℃预热筒；可选双阀锁斗 | 减少颗粒表面吸附气体与加入温差，改善润湿并支持真空/氩气下分批加料 |
| 底注与保温 | 炉底保温中间包、陶瓷纤维隔热、底注式短流道 | 缩短高温熔体暴露及转移距离，降低温降和氧化夹杂 |
| 挤压铸造 | 约100 MPa液压系统；压力/位移闭环；H13或5CrNiMo模具；模温200–350 ℃ | 在压力下凝固，抑制缩孔气孔，并通过预热减少冷隔和热应力 |
| 控制与安全 | PLC+HMI；记录温度、真空度、功率、转速、压力和位移；配置多重联锁 | 实现配方化操作、全过程追溯和异常状态安全处置 |
三、加热与温控：一体化设备的工艺主线
加热技术贯穿整个系统，而不是只负责将铝合金熔化。炉膛采用三温区电阻加热，每区独立采温并参与PID调节；通过温区功率分配抑制坩埚上下部温差，使熔体在搅拌、超声和浇注前保持稳定热状态。设计目标为控温精度±1 ℃，空炉同一高度温度均匀性±2 ℃以内。
强化颗粒进入熔体前在独立料筒中预热至约400 ℃，用于去除吸附气体、降低颗粒与熔体的瞬时温差并改善界面润湿。挤压模具则维持200–350 ℃可调预热，既避免金属液进入冷模后过早凝固，也降低模具热冲击、冷隔及局部热应力。熔体、颗粒和模具三条热状态由统一控制逻辑协调，形成完整的多对象温度管理。

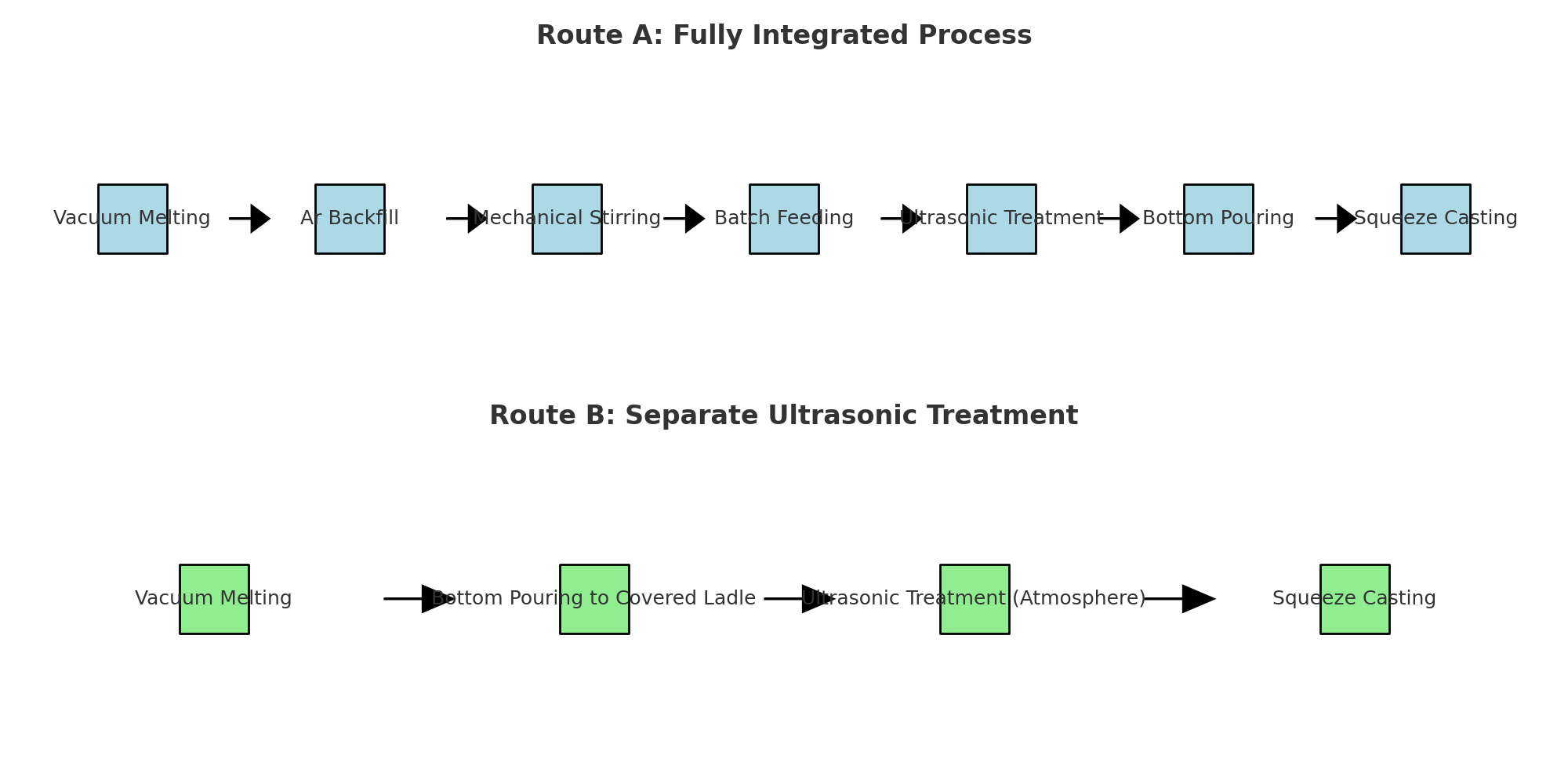

四、全流程工艺路线
方案A：全流程集成
在同一系统内依次完成真空熔炼、氩气保护、机械搅拌、分批预热投料、超声处理、底注浇注和挤压铸造。该路线最大限度压缩熔体暴露和转运时间，适合对颗粒均匀性、熔体纯净度及成品致密度要求较高的研究。
方案B：分体式超声
熔炼后将金属液在保护条件下底注至带盖中间包，随后进行常压超声处理，再转入挤压铸造。该路线便于开展工艺对比，也适用于炉内集成超声受到空间或维护边界限制的实验。
五、关键参数窗口与试样能力
| 项目 | 指标/参数 | 工程说明 |
|---|---|---|
| 坩埚容量 | 2 kg（铝合金） | 支持约1–2 kg实验载量，适用于小试和工艺参数研究 |
| 使用温度 | ≤700 ℃ | 兼容660–680 ℃半固态工艺窗口 |
| 温控系统 | 三温区PID，±1 ℃ | 空炉升温能力目标约20 ℃/min |
| 机械搅拌 | 100–600 rpm | 耐高温密封轴，桨叶可更换 |
| 超声系统 | 20 kHz，1–2 kW | 变幅杆幅值目标20–30 μm，典型处理时间2–5 min |
| 挤压铸造 | 100 MPa，保压约1 min | 压力与位移闭环，模具快速拆装 |
| 铸锭尺寸 | Ø65 mm级 | 满足后续≥Ø60 mm热挤压试样需求 |
六、质量控制与验收逻辑
设备验收不以“各模块能够单独启动”为终点，而是验证温度、真空、气氛、搅拌、超声、投料、底注和加压动作能否按照工艺顺序稳定联动，并对过程数据进行完整记录。
- 热控：空炉条件下同一高度温度均匀性目标≤±2 ℃，验证温区测量、功率分配和超温保护。
- 真空与气氛：系统漏率目标≤5 Pa/min；配合氩气净化后，气氛含氧量控制目标≤50 ppm。
- 超声：额定工况下变幅杆幅值目标20–30 μm，检查升降、冷却、功率与时间控制。
- 液压：100 MPa下稳定保压60 s，压力波动目标≤±2%，核对压力和位移曲线。
- 试样：目标相对密度≥99.5%，内部缩孔面积分数≤0.5%；颗粒截面均匀性变异系数目标≤10%。
七、安全联锁与工程防护
高温熔体、真空、氩气、旋转搅拌、超声和高压液压在同一平台共存，因此安全策略必须在机械、电气和控制层同时落实。系统配置超温切断、冷却水流量监测、炉盖与模具互锁、氩气欠压报警、真空超限报警、液压超压保护、门磁联锁等功能；只有前置条件满足，系统才允许执行加热、搅拌、底注或加压动作。
八、项目实施与交付

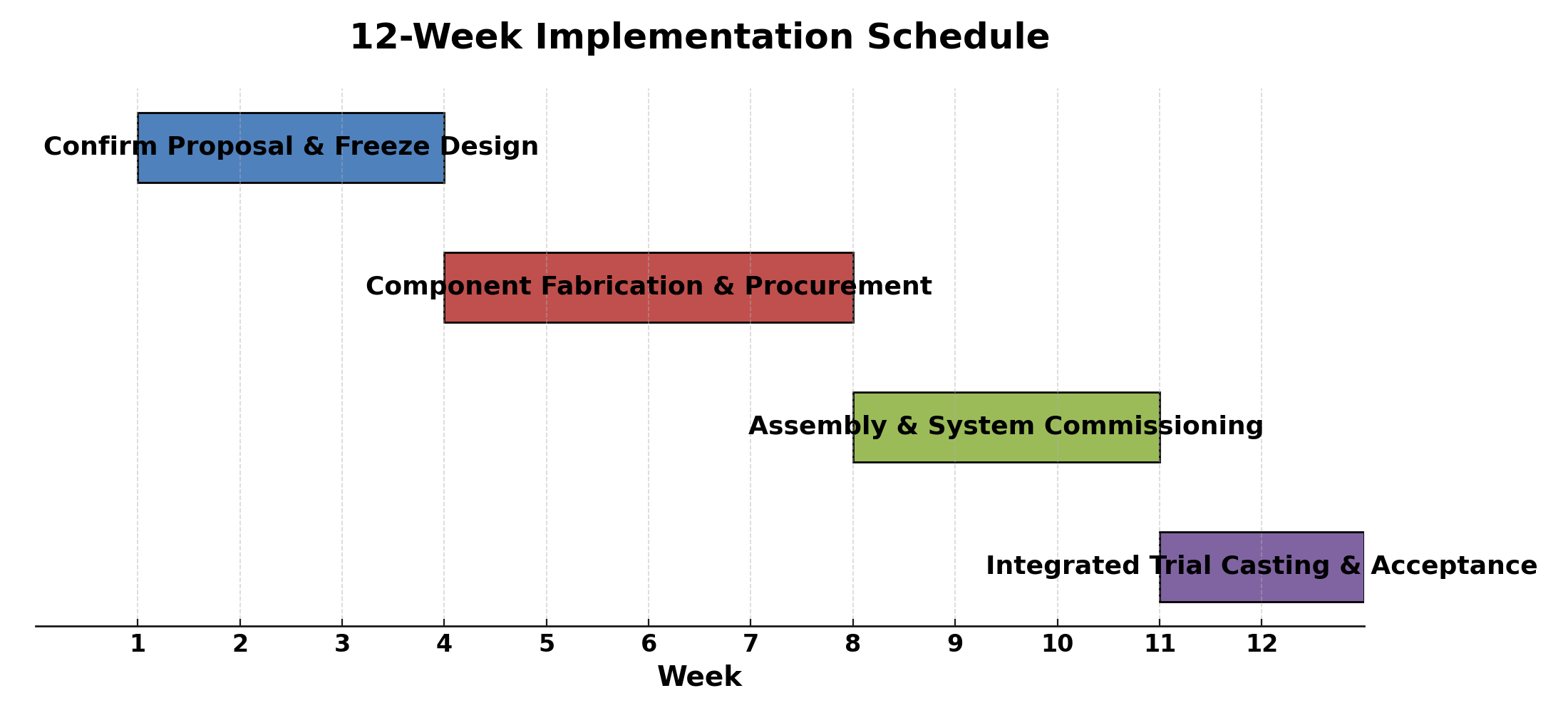

项目建议周期约12周：前3周完成需求澄清、方案确认和详细设计冻结；第4–7周完成核心部件加工、外协采购与控制系统准备；第8–10周完成设备总装、单元调试和系统联调；第11–12周进行全流程试浇、参数优化、性能测试和最终验收。
交付范围包括2 kg真空熔炼炉与机械搅拌系统、20 kHz超声处理系统、400 ℃预热螺旋投料装置、底注中间包与短流道、100 MPa挤压铸造单元、模具预热控制、PLC/HMI控制柜、传感器与联锁系统，以及安装调试、验收报告和操作维护资料。
九、工程价值：把材料配方研究转化为可重复的设备过程
本项目的价值在于将分散的实验动作固化为可控制、可记录、可复现的装备流程。研究人员可以围绕熔炼温度、搅拌转速、超声功率与时间、颗粒预热温度、加料节拍、模具温度、挤压压力和保压时间建立参数矩阵，并把每一炉材料的工艺数据与金相、致密度和力学性能对应起来。
工程结论：铝合金复合材料制备不是“熔炼炉+搅拌器+压力机”的简单组合。只有通过加热与温控、真空气氛、颗粒预处理、机械/超声复合分散、低氧短流程转移和压力凝固的系统设计，才能形成真正面向科研验证和工艺开发的挤压铸造一体化设备。
