高斯光整形成平顶光的均匀激光面加热工程案例

本项目通过光束整形,将中心强、边缘弱的高斯光束转换为边界清晰的矩形平顶光斑,在目标表面形成更均匀的面热流输入,适用于局部面加热、热冲击、材料响应和结构热载荷试验。

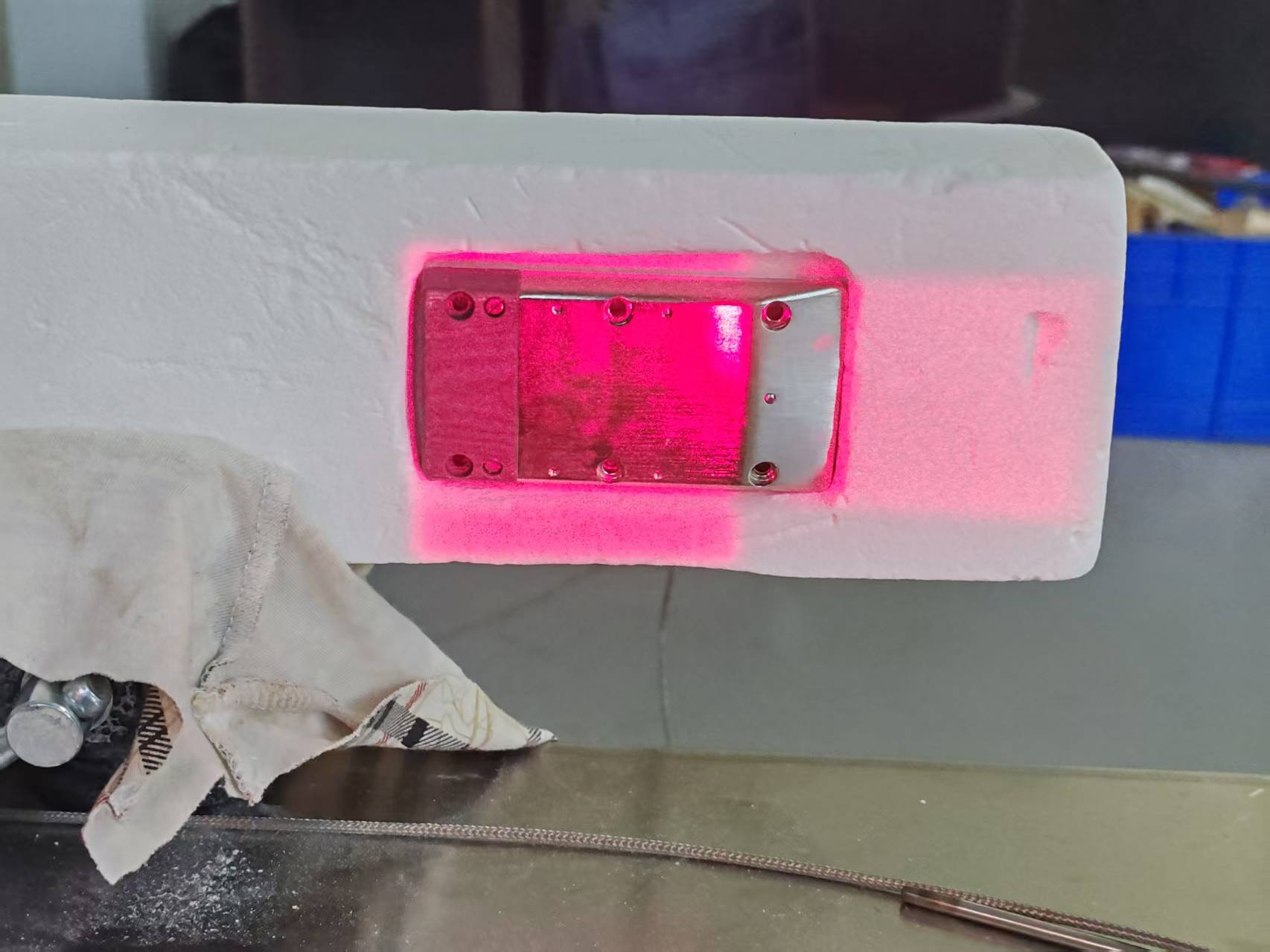

矩形平顶激光光斑照射金属试样的激光面加热现场测试
现场图1:矩形平顶光斑覆盖金属试样有效区域。照片记录光斑形状与覆盖状态,不单独作为温度均匀性证明。
高斯光整形 · 矩形平顶光 · 均匀面加热 · 现场验证

常规激光输出多接近高斯分布,中心功率密度最高,直接用于面加热容易出现中心过热、边缘欠热和较大的横向温度梯度。本项目在激光器与试样之间加入扩束准直、能量重分配和成像投射光学,将入射能量重新映射为近似平顶分布,使目标矩形区域获得更一致的面热流。

结论边界:现场照片能直观显示矩形光斑、边界和覆盖效果;严格的“光强均匀性”应由光束分析仪或标定靶测量,“温度均匀性”还需由热像仪、多点热电偶或其他温度测量结果确认。两者相关但不等同。

一、工程目标与技术难点

从点热源变为面热源

把高斯峰值能量在二维目标区域内重新分配,形成适配试样几何尺寸的矩形或方形平顶光斑。

控制中心热点

降低中心峰值与边缘能量差异,减少局部烧蚀、涂层损伤、热应力集中和温度超调风险。

保持清晰边界

使光斑覆盖有效试验区,同时尽量减少夹具、测温线、保温层和周边结构受到非目标照射。

实现可重复对准

通过固定工作距离、基准面、光轴调节和锁紧结构,使光斑尺寸、位置与入射角可重复。

二、高斯光到平顶光的整形原理

高斯激光输入扩束与准直平顶光束整形矩形面光斑试样与测温反馈中心强、边缘弱稳定口径与发散角重分配能量而非简单截光目标面内近似恒定功率密度热电偶/红外反馈调功
图2 原理图:高斯光经扩束准直和光束整形后,在目标面形成矩形平顶光斑;温度测量信号可反馈调节激光功率。

理想高斯光束的横向强度可写为 I(r)=I₀exp(-2r²/w²),其中心强度最高。平顶光束的目标是在有效口径内令功率密度尽量接近常数,并在边缘快速下降。工程上可采用折射式光束整形器、微透镜阵列/积分器、衍射光学元件或扫描叠加等路线。本项目所述方案属于静态光束整形思路:先稳定输入光束口径和发散角,再通过整形元件重新分配光线,最后由成像光学在工作面得到目标矩形光斑。

环节主要作用需要控制的参数
激光光源提供连续或调制光功率波长、功率、光束质量、功率稳定性
扩束准直使输入口径匹配整形器并降低发散束腰、发散角、同轴度、镜片损伤阈值
光束整形把高斯分布映射为平顶分布输入光束规格、均匀性、效率、边缘陡峭度
成像投射形成规定尺寸和形状的目标光斑工作距离、倍率、离焦量、入射角
测温控制把热响应纳入闭环控制发射率、采样周期、PID参数、超温联锁

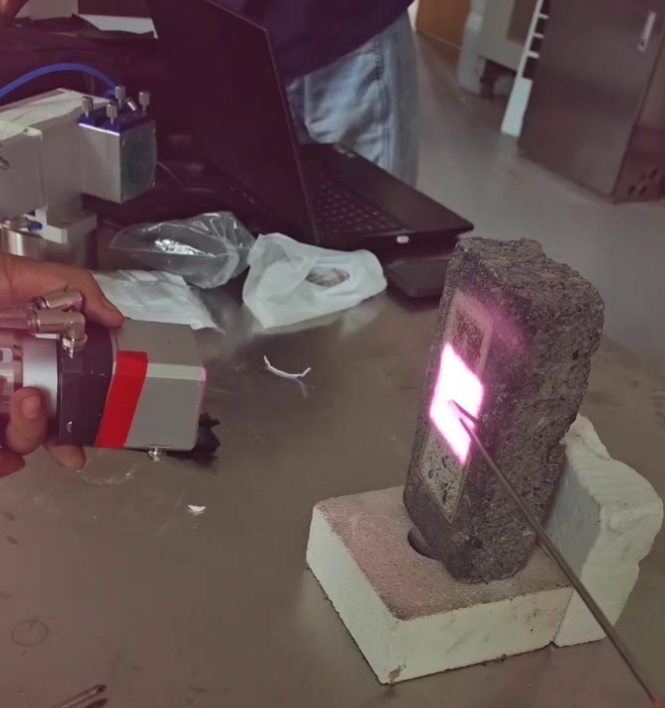

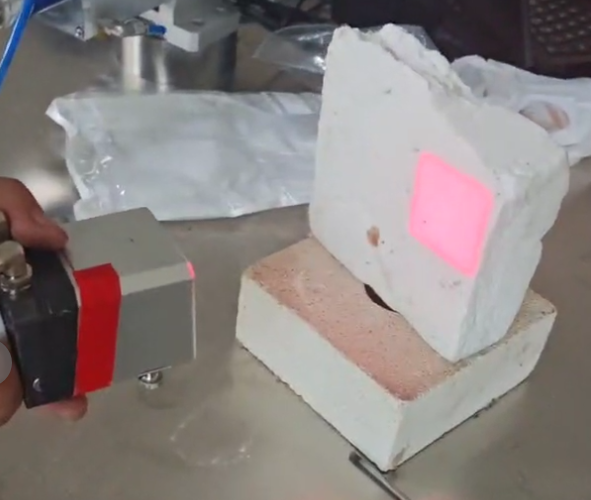

三、现场测试与观察

四、光场均匀性与温场均匀性的评价

光场均匀性建议在实际工作距离和目标平面测量。可在规定ROI内计算平均功率密度、最大/最小值、峰谷差或变异系数,并记录光斑边缘、尺寸和长期漂移。若使用相机测量,应避免饱和,并进行线性、暗场和像元响应校正。

温场均匀性由入射光场、材料吸收率、厚度、导热率、表面辐射、夹具散热和边界条件共同决定。应在实际样件上使用热像仪、多点热电偶或双色测温进行验证。高反射金属需处理发射率误差,可采用背面测温、标定涂层或接触与非接触测温交叉校核。

验收项目推荐方法报告内容

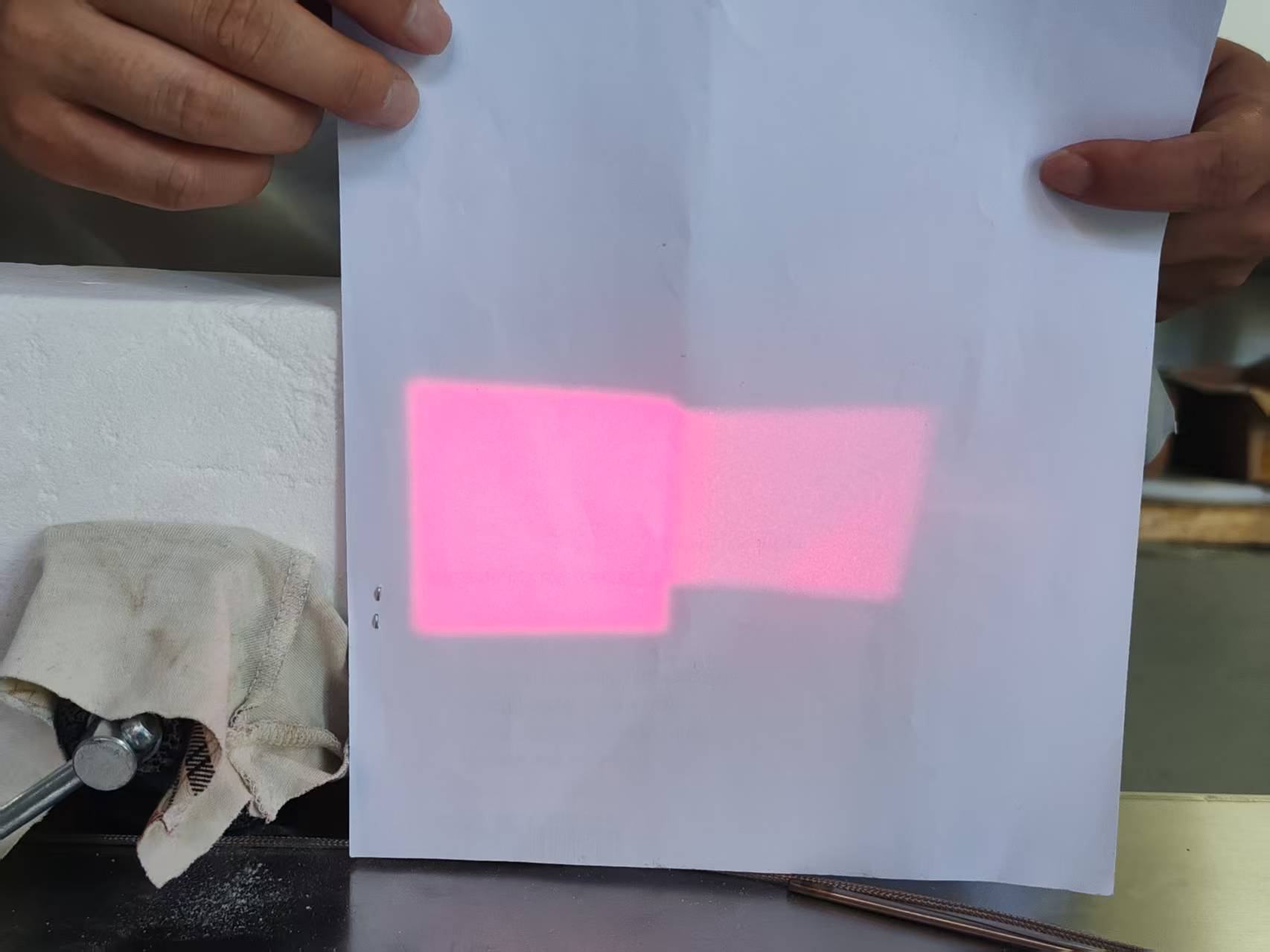

光斑尺寸和形状标定屏/光束分析仪宽度、高度、边缘位置、工作距离
光强均匀性衰减后的光束分析或扫描功率测量ROI、平均值、峰谷差、均匀性指标
功率稳定性功率计连续记录预热时间、短期波动、长期漂移
温度均匀性热像或多点热电偶测点布置、发射率、稳态温差、升温曲线
重复性多次装夹与循环测试光斑位置、温度曲线和峰值偏差

五、热学机理与控制策略

样件表面吸收热流可近似写为 q″abs(x,y)=α(λ,T,表面状态)·I(x,y)。即使入射光强为理想平顶分布,材料吸收率变化、夹具接触和边缘散热仍会造成温差。因此,系统设计通常采用“光学均化打底 + 热学边界优化 + 温度闭环修正”的三级策略。

  • 根据试样尺寸选择矩形光斑和功率余量,避免用遮光片简单切掉大量能量。
  • 对金属表面评估反射率、入射角和回返光风险,必要时设置吸收涂层或光阱。
  • 通过隔热层、水冷夹具或低导热支撑控制边缘散热和非目标区域温升。
  • 以热电偶、红外测温或热像反馈调节激光功率,并配置升温斜率和超温限制。
  • 若静态平顶光仍不能补偿复杂边界,可叠加分区调制、扫描轨迹或模型预测控制。

六、适用场景

材料热响应

涂层、金属、陶瓷、复合材料的局部面加热、热循环和热冲击研究。

结构热载荷

在夹具和非目标区域受限的情况下,对指定矩形区域施加可控面热流。

热机耦合试验

与拉伸、压缩、疲劳或振动平台集成,实现温度与机械载荷同步。

真空与气氛环境

通过窗口实现非接触加热,减少腔内热源、线路和结构占用。

七、安全与工程注意事项

高功率激光面加热涉及直射光、镜面反射、漫反射、热表面、烟尘和火灾风险。系统应采用封闭光路、钥匙开关、门磁、快门、急停和超温联锁;反射性样件周边设置耐功率光阱。现场照片中的红/粉色可见光不用于判断不可见主激光波长或安全等级,实际防护必须依据设备波长、功率和风险评估执行。

八、研究依据与资料说明

公开光学资料普遍指出,微透镜阵列、衍射光学元件和折射式整形器可用于激光均化或生成平顶光;不同路线对输入光束质量、波长、工作距离、效率与离焦敏感性各不相同。本案例依据这些通用原理完成工程化设计,实际设备参数以项目光源、整形器规格和标定记录为准。

工程结论:该方案的核心不是把激光“放大成一块”,而是在保持能量利用率和光斑边界的同时,把高斯中心峰值重新分配到目标面内。现场测试已验证矩形面光斑的形成和不同材料表面的覆盖能力;最终温场指标应通过定量光场标定和样件温度测量共同验收。
