大面积平板石英灯单面整面加热设备交付案例

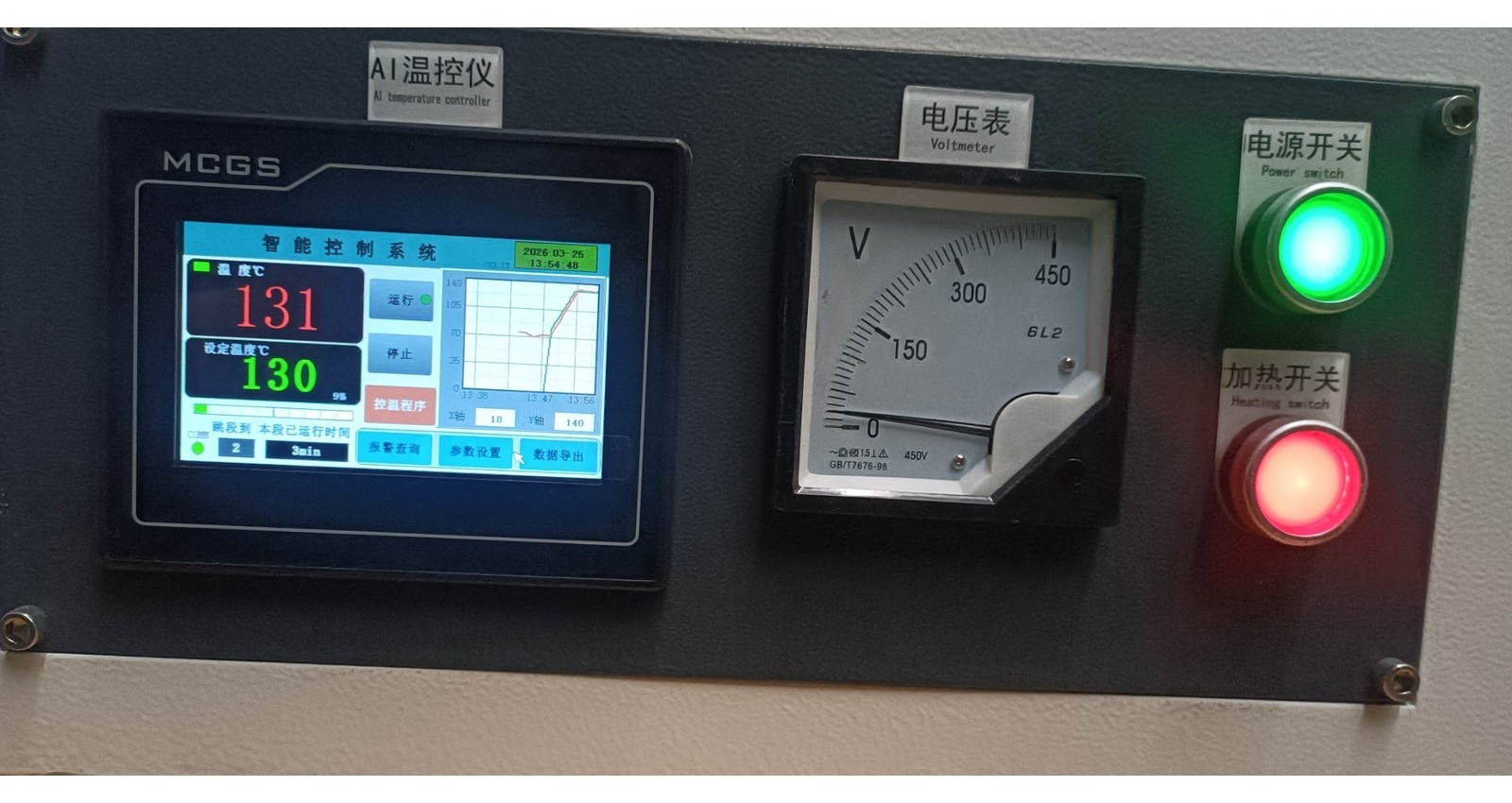

图1 已交付设备实物：台式保温炉腔、可更换顶盖、触摸屏温控及独立电源/加热操作。

真实交付照片 · 多规格平板 · 循环控温

大面积石英灯加热的难点不只是“功率够不够”，而是如何让大板边缘、开孔、筋条和不同支撑边界下仍获得可控制、可复现的单面热输入。本项目通过统一热源主体和四类顶盖完成工程化交付。

案例真实性：本页参数和照片来自已交付设备资料。设备用于低温热响应、预热、保温和循环试验；文中不将其外推为未经验证的超高热流能力。

一、项目任务与行业难点

项目涉及长条形薄片、方形试件、带筋条小型件和大尺寸板件。不同试件在投影面积、厚度、热容量、翘曲风险和夹持方式上差异显著，但共同要求是对同一侧表面实施整面辐射加热，并重复执行“升温—保温—降温—再升温—再保温”。

若直接以大炉腔包围加热，能量会大量进入无效空间；若仅扩大灯阵列，又容易出现中心过热、边缘热流不足、顶盖漏热和测温点不能代表整个受热面。工程设计因此同时处理热源覆盖、边界保温、试件支撑、测温反馈和顶盖换型。

4类非标试验件

410×300 mm最大板件

0.8℃/s设定升温速率

±2℃控温精度

试件类型	典型尺寸	主要热工风险	设备适配
长条形薄片	200×25 mm	端部散热快、易产生轴向温差	长条窗口顶盖限定受热带并提供支撑
方形试件	100×100 mm	四边散热与中心热积累	方形窗口与灯区对应，保持边界对称
带筋条小型件	280×40 mm	筋条遮挡、局部热容量差异	专用窄窗顶盖兼顾筋条避让与表面暴露
带筋条大尺寸板	410×300 mm	面积大、翘曲、边缘冷区	大开口顶盖提供承托、保温和整面覆盖

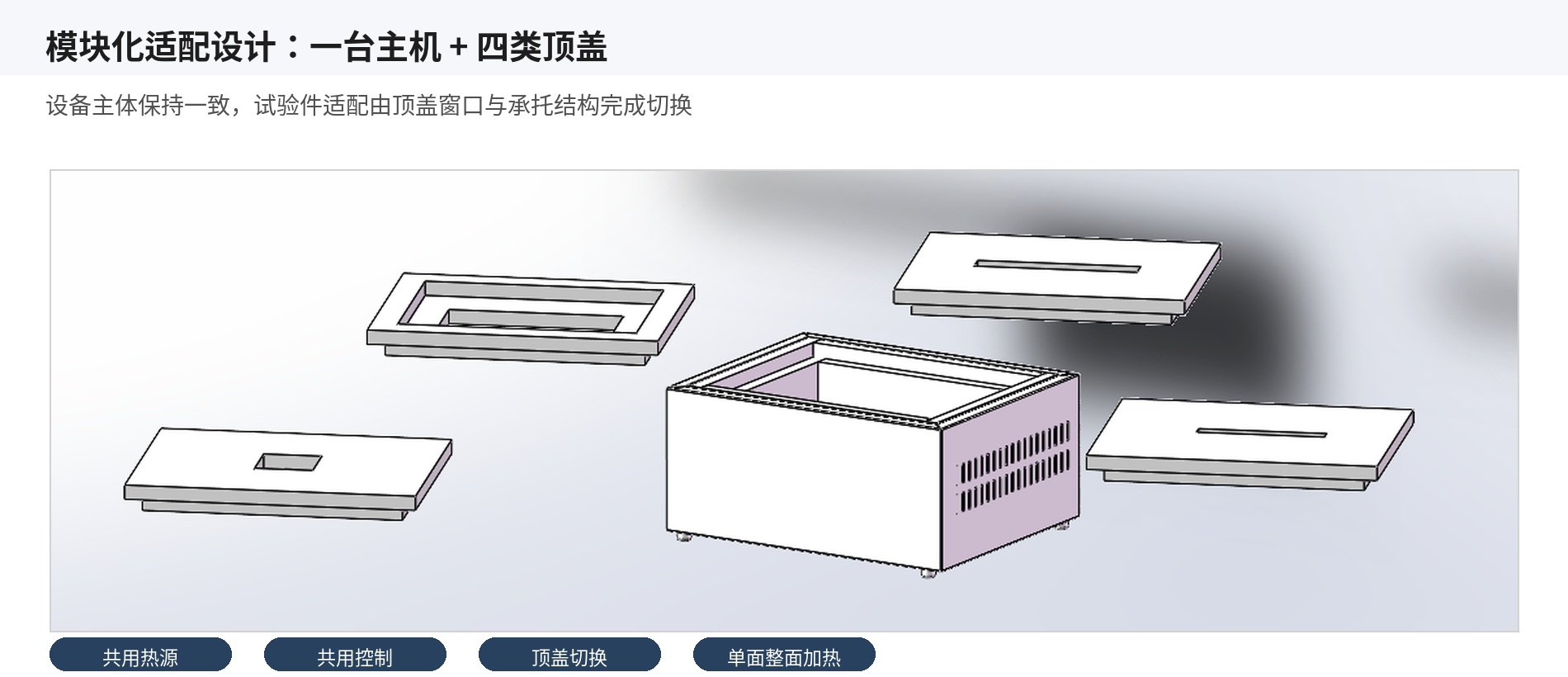

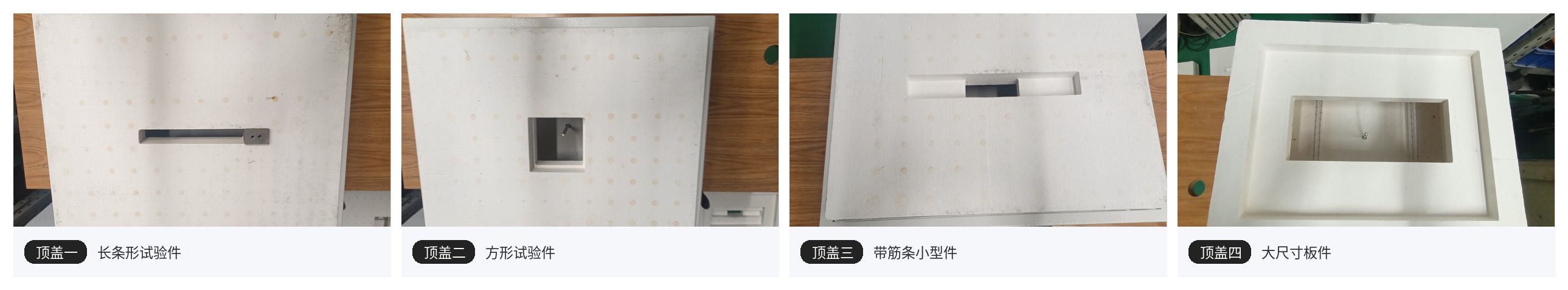

设备主体集成石英灯阵列、保温炉腔、测温输入、功率调节、触摸屏和安全操作件；四类莫来石顶盖负责试件窗口、承托位置和周边绝热。更换试件时不更换热源和控制主机，仅切换顶盖与配方，降低重复设备投入并保持操作逻辑一致。

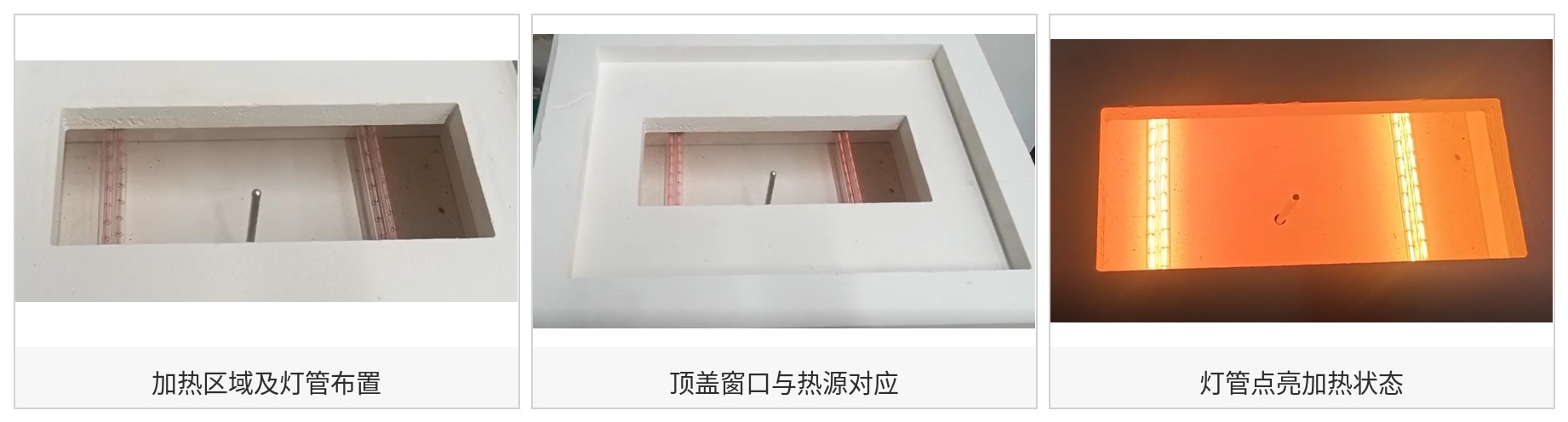

石英灯的优势是响应快、热惯性小、功率可调，但单管天然形成条带状辐照。为了获得整面覆盖，灯管排布需结合灯长、管间距、灯—工件距离和反射/保温边界设计。顶盖窗口不能只按试件外形开孔，还要考虑边缘过渡区，使有效受热区避开急剧衰减的辐照边界。

设备把灯区固定在炉腔内部，通过换型顶盖将不同试件的目标受热面映射到稳定热区。对大板件，工程重点是预留边缘补偿能力和足够的承托刚度；对窄条件，则通过窗口限制降低无效辐射和旁路热损失。

大面积加热不能只看控制点温度。控制热电偶用于稳定闭环，必要时应增加边缘、中心、筋条附近的监测点或红外热像通道，用于判断温差而不直接参与主回路。每种顶盖建立独立配方，保存升温斜率、目标值、保温时间和超温阈值，避免换型后沿用不匹配参数。

启动时先确认顶盖型号、试件方向和传感器接触，再以受限功率预热，观察中心—边缘温差趋势；进入保温后，以温度波动和空间温差同时作为工况有效性判据。循环结束后保留曲线、报警和配方版本，确保复测可追溯。

交付结果不是四台独立加热器，而是一套可换型平台。统一热源、统一控制和统一记录方式减少了样件切换成本，也为后续增加新顶盖、分区测温、热像标定或更高功率模块留下接口。

工程结论：大面积平板石英灯加热的核心是把灯阵列、有效受热面、边缘绝热、试件承托和测温判据作为一个系统设计。本项目通过“一台主机＋四类顶盖”将四种非标试件统一到同一循环控温平台，形成了可操作、可记录、可重复的单面整面加热能力。
