石英灯加热极限热流密度预估：蒙特卡洛算法与计算代码

图1 平均工况下受热面热流密度云图：以 0.425 MW/m² 平均有效热流密度标定空间权重场。

石英灯加热 · 1 m²受热面 · 900 kW装机 · Python开源计算

为评估石英灯阵列在 1 m² 加热区域内所能达到的热流密度极限，本计算对单管功率波动、辐射有效利用率以及表面吸收/其他工程利用系数进行随机模拟，并结合简化射线追踪计算空间热流分布。

计算边界：本案例是前期工程预估。由于灯管间具体间距、反射罩结构和安装高度未完全给定，阵列布局及 0.12 m 安装高度作为简化工程假设；结果不等同于最终设备实测值。

一、已知条件与工程假设

在 1 m × 1 m 受热区域上方布置 2 排石英灯阵列，两排灯管中心分别位于 x=0.25 m 与 x=0.75 m；每排沿 y 方向均匀排布 50 根灯管，灯管轴向沿 x 方向，单根长度 0.5 m。

项目	取值	说明
加热面积 A	1 m²	目标受热面面积
灯管数量 N	100 根	两排，每排 50 根
单根灯管长度 L	500 mm（0.5 m）	计算输入
单根灯管极限功率 P	9 kW	计算输入
线功率密度	18.0 kW/m	P/L
理论总装机功率	900 kW	100×9
理论最大热流密度	0.900 MW/m²	假设全部能量均匀作用于 1 m²
安装高度 H	0.12 m	云图计算用工程假设
辐射有效利用率 η_r	0.50–0.60，均匀分布	对应约 40%–50% 辐射损失
表面吸收/其他利用系数 η_a	0.80–0.95，均匀分布	考虑材料吸收及其他工程损失
单管功率分布	Triangular(8.5, 9.0, 9.0) kW	反映实际功率浮动

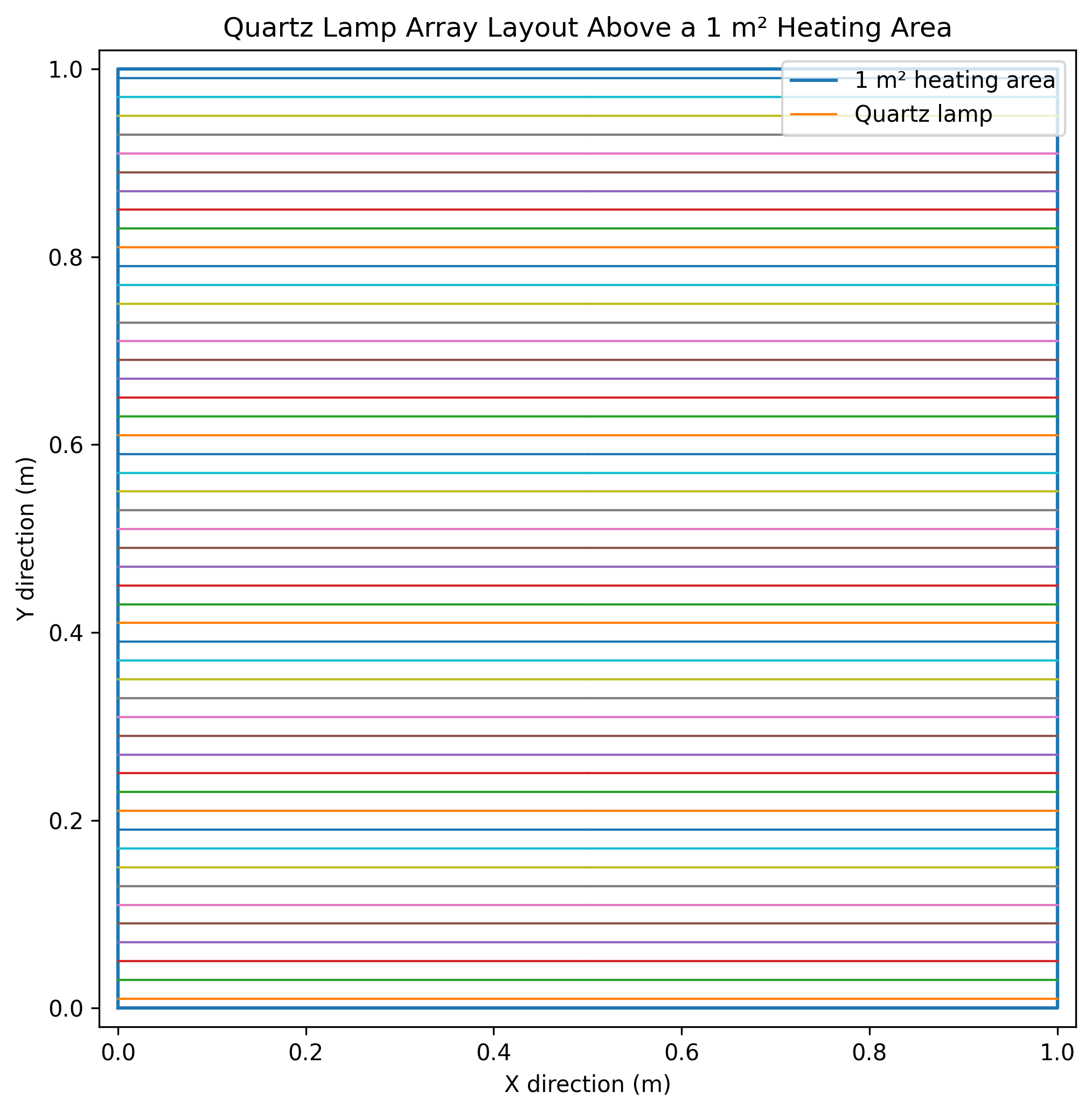

1平方米加热区域上方石英灯阵列布局示意 — 图2 阵列布局示意：两排灯管中心位于 x=0.25 m 和 x=0.75 m，每排沿 y 方向布置 50 根 0.5 m 灯管。

二、数学模型

1. 理论最大热流密度

q″_theoretical = N × P / A = 100 × 9 / 1 = 900 kW/m² = 0.9 MW/m²

2. 蒙特卡洛有效热流密度模型

q″_effective = N × P × η_r × η_a / A

其中 P 为单根灯管实际功率，η_r 为辐射有效利用率，η_a 为表面吸收/其他工程利用系数。对这些参数大量随机抽样，得到有效热流密度的概率分布。

3. 受热面空间热流密度模型

将每根灯管视为线辐射源，沿灯管长度均匀选取发射点，并在向下半球内随机发射射线。统计落入 1 m² 受热面的落点，得到归一化空间权重场 w(x,y)，最后以有效热流密度均值 q″_mean 标定：

q″(x,y) = q″_mean × w(x,y)

三、程序与样本规模

参数随机模拟共 200,000 次，用于统计平均有效热流密度及其分布区间；简化射线追踪共 400,000 条射线，用于计算受热面的空间热流密度云图。Python 程序包含输入参数与概率分布、随机抽样、简化射线追踪及统计/图像输出四部分。

公开下载 Python 计算代码（.py）

四、计算结果

0.900理论最大 MW/m²

0.486平均入射 MW/m²

0.425平均有效 MW/m²

0.374–0.479有效热流 P5–P95

指标	入射热流密度 (MW/m²)	有效热流密度 (MW/m²)	说明	结论
均值	0.486	0.425	大量随机样本平均值	代表典型工程水平
标准差	0.026	0.031	反映波动程度	值越小说明波动越小
P5	0.445	0.374	5%分位值	可视为偏保守水平
P50	0.486	0.424	中位值	50%模拟结果不低于该值
P95	0.528	0.479	95%分位值	可视为偏乐观水平
最大值	0.540	0.512	模拟最大值	接近上限工况

以 0.40 MW/m² 为目标阈值，模拟中达到或超过该值的比例约为 77.3%；0.45 MW/m² 的达到比例约为 22.6%；0.50 MW/m² 的达到比例仅约为 0.33%。因此，约 0.40 MW/m² 可作为较合理的工程极限量级，而 0.50 MW/m² 已属于较难稳定达到的高端水平。

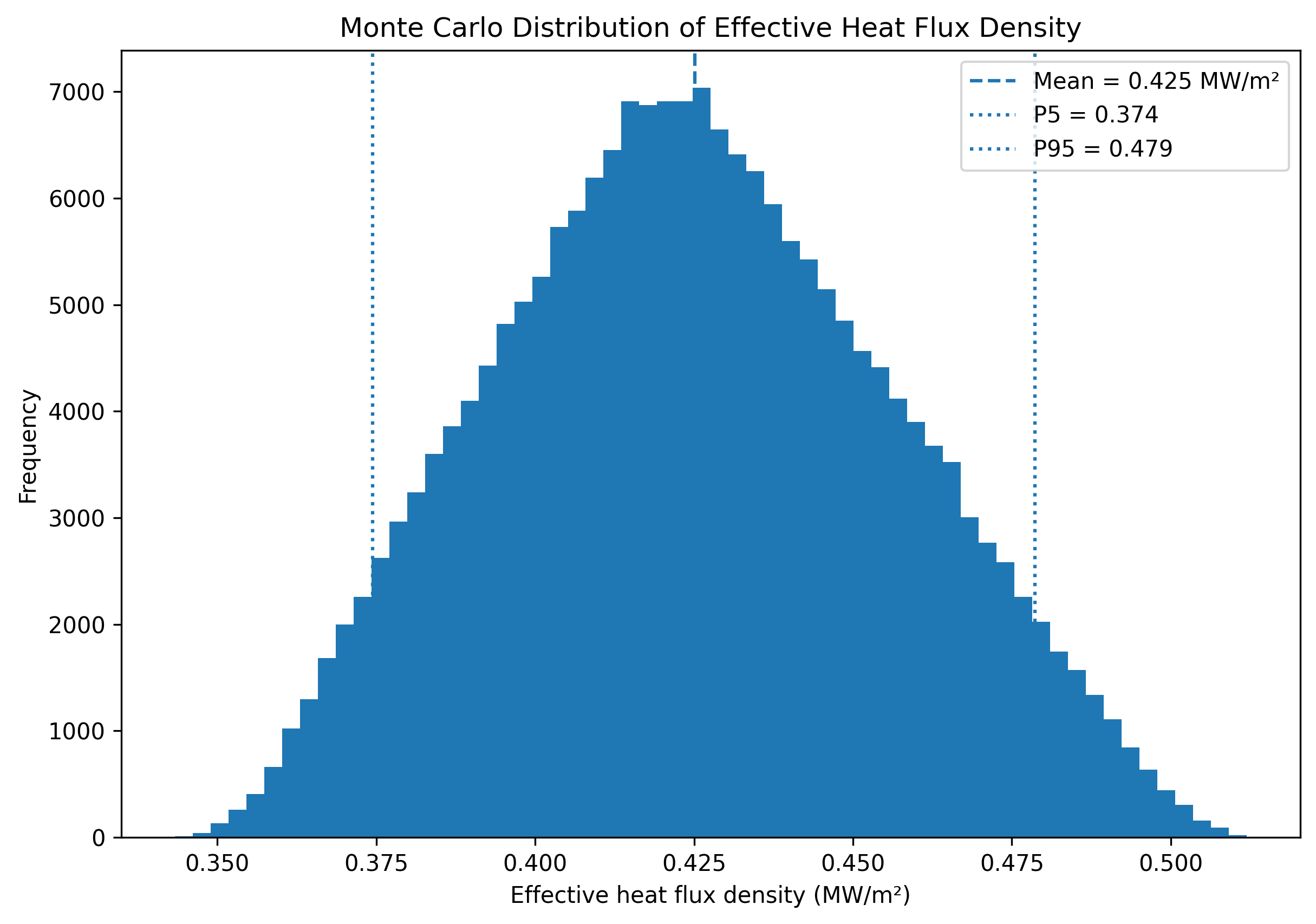

蒙特卡洛模拟有效热流密度概率分布 — 图3 有效热流密度呈单峰分布，均值 0.425 MW/m²，P5 为 0.374 MW/m²，P95 为 0.479 MW/m²。

五、空间均匀性分析

以平均有效热流密度 0.425 MW/m² 标定后的空间云图显示：受热面平均值为 0.425 MW/m²，最小值约 0.000 MW/m²，最大值约 1.160 MW/m²，标准差约 0.159 MW/m²，变异系数（标准差/均值）约为 0.373。

灯管投影集中区域热流密度相对较高，边缘区域略低。当前两排 100 根灯管、500 mm 长度和给定安装高度的布局能实现较高能量覆盖，但仍存在空间不均匀性。可通过优化安装高度、灯管间距、反射罩结构及分区功率控制改善。

六、计算结论

100 根、单根 500 mm/9 kW 石英灯管的理论总装机功率为 900 kW，理论最大热流密度为 0.900 MW/m²。
仅考虑辐射有效利用率时，入射热流密度均值约为 0.486 MW/m²，5%–95% 区间约为 0.445–0.528 MW/m²。
进一步考虑表面吸收及其他工程利用系数后，有效热流密度均值约为 0.425 MW/m²，5%–95% 区间约为 0.374–0.479 MW/m²。
综合蒙特卡洛结果，约 0.40 MW/m² 可作为实际有效热流密度的工程极限量级；稳定达到更高水平需优化反射罩、缩短灯管—工件间距、增加定向反射或采用分区控制。
结论受阵列布局、安装高度、反射结构和材料吸收率假设影响。获得更明确的灯管间距、反射罩几何及被加热材料参数后，应建立更精细的辐射传热模型。

工程结论：在本计算边界下，石英灯阵列的有效热流密度主要集中于 0.38–0.48 MW/m²；0.40 MW/m² 是较合理的工程极限量级，0.50 MW/m² 难以稳定达到。
