真空熔融压铸炉一体化设备工程案例

该项目不是一台单功能电炉，而是一套面向铝合金及相关金属材料实验制备的真空熔融压铸炉。设备需要在约650 ℃真空环境下完成熔融与搅拌，通过真空送料系统加入材料，再将处理后的金属液转入超声保温单元进行均化，最终在高压成形单元内完成压铸。各功能模块由PLC统一协调，确保温度、真空、投料、搅拌、放液、超声和液压动作按工艺节拍运行。

一、项目需求：将多段材料处理工序集成为连续设备

传统实验流程往往将熔融、搅拌、加料、超声处理和压力成形分散在不同设备中。金属液在设备间转运时容易出现温降、吸气、氧化和人为节拍偏差，难以保证不同批次之间的可比性。项目在方案阶段将目标明确为：以自动化工艺链替代多个孤立设备，既保留科研参数的灵活性，又提高操作安全性和实验重现性。

二、总体方案与系统组成

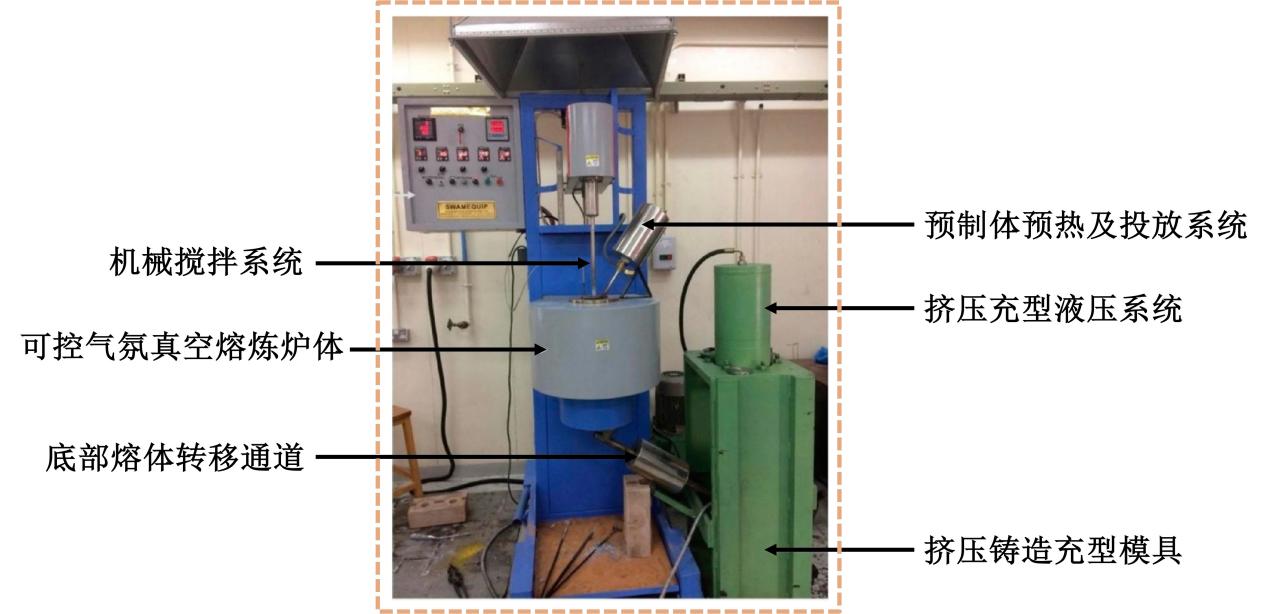

设备采用一体式布局，炉膛预计尺寸约Φ700×800 mm，额定炉膛载重约10 kg。主体由三温区电阻加热炉、真空系统、密封搅拌系统、伺服螺旋投料系统、底部熔体转移通道、超声保温处理单元、液压压铸单元、水冷系统和PLC控制柜组成。各模块在机械接口、热边界、动作顺序和安全条件上统一设计。

三、加热系统：三温区独立控制保障熔融稳定性

三温区加热是该设备的核心。炉体四周布置高温电阻丝，各温区独立采集温度并通过PID调功，使炉膛在升温、熔融和保温阶段保持更均匀的温场。控制系统支持0–20 ℃/min升降温速率设定，空炉由室温升至700 ℃约需30分钟；实际带料工况根据装料量、坩埚热容量和材料状态调整。

控制精度目标为±1 ℃且无明显超调。系统采用闭环可控硅移相触发，输出电压、电流或功率连续可调，并通过电压环、电流环限制冲击，保护电阻发热元件。温控仪具备自整定、自学习和曲线拟合功能，支持50段程序，可执行斜率升温、保温、降温、循环、暂停、跳转和停止等动作。

炉体采用双层结构及自然风道循环，内衬由高温纤维板与高铝纤维毯构成，各面保温层总厚度约200 mm。该结构兼顾低蓄热、耐急热急冷和节能，长期工作时控制外壳温度；方案指标中最高温度工况外壳温升目标需结合最终结构确认，验收时以双方冻结的技术协议为准。

四、真空熔融、机械搅拌和伺服投料

真空炉体达到设定压力后进入程序升温。材料熔融并具备搅拌条件后，密封搅拌器按照配方设定运行，使炉内熔体形成循环流动。搅拌轴密封、传动部件和冷却边界需同时适应真空与高温，避免空气泄漏、密封件过热或旋转部件卡滞。

真空送料机构采用伺服电机+螺旋供料，可将加入物按批次和时间窗口送入熔体。与人工开盖投料相比，该方案减少真空破坏与热量损失，并可将送料量、送料时间和搅拌状态纳入配方记录。控制逻辑在投料前确认炉温、真空度、搅拌器状态和料仓条件，不满足联锁时禁止动作。

五、底部熔体转移与超声波均化

完成熔融和机械混合后，系统通过炉底真空阀门释放金属液，使其沿保温通道进入下部超声处理容器。底部放液缩短了高温熔体在空气中的暴露路径，同时避免大幅倾炉操作，有利于控制转移节拍和现场安全。

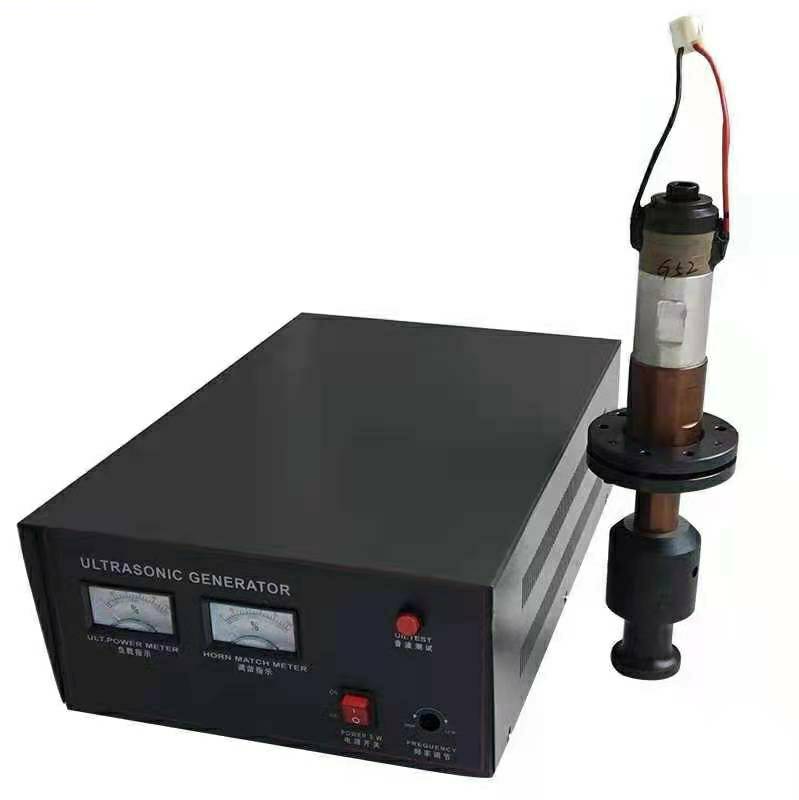

超声单元在保温状态下对液态材料进行二次均化。超声空化能够产生局部微射流和压力扰动，声流则推动更大尺度的熔体循环，两者共同改善加入物分散、气体逸出和组织均匀性。设备将超声启动条件、工作时长、液位与冷却状态纳入PLC联锁，防止换能组件在不合适的边界下运行。

六、100 MPa压力成形与工艺节拍

超声处理结束后，金属液按设定路径导入压铸模具。液压系统在模具和转移条件满足后执行合模、加压、保压和卸压动作，设计压力约100 MPa。全过程需控制从放液到加压的时间，避免熔体在流道或型腔内提前凝固。

PLC对温度、真空、送料、搅拌、超声、阀门位置、液压压力和动作时间进行统一记录。操作人员可查看温度段号、程序时间、剩余时间、输出功率百分比、电压、电流与压力，从而将每一批试样的材料状态与工艺历史对应起来。

七、主要技术参数

八、PLC控制与多重安全保护

设备采用PLC、伺服驱动、PID温控和闭环可控硅模块组成控制系统。程序不仅负责温度曲线，还需要建立跨模块的动作许可，例如：真空未达到设定值时限制投料和放液；冷却水异常时禁止继续升温；炉门或模具状态不正确时禁止液压动作；超声组件未到工作位置时禁止输出功率。

• 电气保护：漏电、缺相、过流、过压、电流反馈异常和软启动保护。
• 温度保护：过冲、超调、欠调、热电偶断偶、主控超温及独立超温断电。
• 机械保护：炉门锁扣、阀门位置、搅拌状态、模具闭合和液压动作互锁。
• 冷却保护：对真空密封、搅拌轴、超声组件等关键位置监测水冷状态。
• 过程保护：异常时停止加热或执行受控中止，保留报警记录便于排查。

九、工程设计与交付考虑

设备除满足工艺性能外，还需要在接口标准、运输包装、现场安装和远程支持方面提前规划。方案阶段应冻结现场电源、冷却水、真空排气、设备基础、吊装通道和安装空间；对易损件、发热元件、热电偶、密封件和超声变幅组件建立备件清单。

设备采用防潮包裹、薄膜密封和木箱组合包装，可根据运输距离选择汽车、铁路、海运或空运。随机交付资料包括设备说明书、合格证、保修资料、装箱清单、电气图、接口图、易损件清单及调试验收记录；操作界面术语、报警信息和关键安全标识按照最终使用要求配置。

十、联调与验收方法

项目验收分为单元验证和全流程验证。单元阶段分别检查三温区加热、真空保持、搅拌密封、伺服送料、底部阀门、超声输出、水冷和液压系统；全流程阶段按“抽真空—升温—保温—搅拌—送料—放液—超声—压铸”的顺序执行联动试验。

十一、项目价值

该项目将电阻加热、真空技术、机械搅拌、伺服投料、超声处理和液压成形整合为一套连续装备，使金属材料实验从依赖人工经验的分散操作，转变为可设定、可记录和可复现的自动化过程。统一的设备参数、过程记录和验收数据也为材料研究与后续工艺优化提供了明确依据。

工程结论：真空熔融压铸炉的核心不是单独达到700 ℃或100 MPa，而是让温度、真空、流动、投料、超声均化和压力成形在同一控制体系内准确衔接。只有把热工设计、机械结构和自动控制同步推进，才能形成可交付、可复制的材料制备平台。
